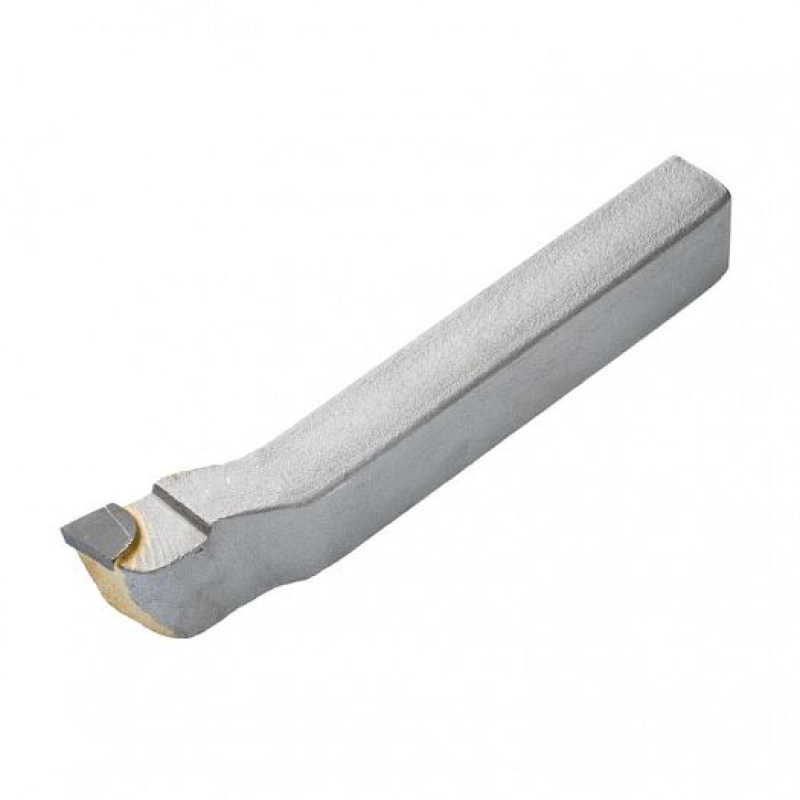

Резец подрезной отогнутый 40х25х200 ВК8 левый
Резец подрезной отогнутый 40х25х200 ВК8 с шифром 2112-0010 — левый токарный резец с напаянной пластиной из твердого сплава ВК8 для подрезки торцов и уступов (ГОСТ 18880-73).
Характеристики
- Тип (ГОСТ 18880-73)
- подрезной отогнутый
- Исполнение
- левый, угол врезки пластины 10°
- Шифр
- 2112-0010
- Сечение h×b и длина L
- 40х25х200 мм (высота 40, ширина 25, длина 200)
- Марка твердого сплава
- ВК8 (вольфрамокобальтовый, 8 % кобальта)
- Сталь державки (ГОСТ 5688-61)
- 45 или 50
- Изготовитель
- ЧИЗ
Конструкция и размеры — ГОСТ 18880-73; технические условия — ГОСТ 5688-61.
Подбор и применение
Подрезной резец снимает металл с торца заготовки при подаче поперек оси. Левое исполнение работает от шпинделя к задней бабке. Державка 40×25 мм требует гнезда резцедержателя высотой 40 и шириной 25 мм, длина 200 мм определяет вылет. Для сверки с чертежом или спецификацией сравните 40*25*200 мм и шифр 2112-0010.
Справочно (ГОСТ 18880-73, п. 3)
Угол врезки пластины 10° стандарт задает для чугуна и других хрупких материалов, для стали и других вязких материалов — 0°. У этого резца угол 10°.
Частые вопросы
Какое сечение державки у резца 2112-0010?
Высота 40 мм, ширина 25 мм, длина 200 мм; державка из стали 45 или 50.
Для какого материала угол врезки 10°?
ГОСТ 18880-73 относит угол 10° к чугуну и другим хрупким материалам.
Что означает ВК8?
Пластина из вольфрамокобальтового твердого сплава с 8 % кобальта.
Что уточнить перед заказом
- Гнездо резцедержателя под 40x25 мм и вылет при длине 200 мм.
- Диаметр заготовки и глубина подрезки.
