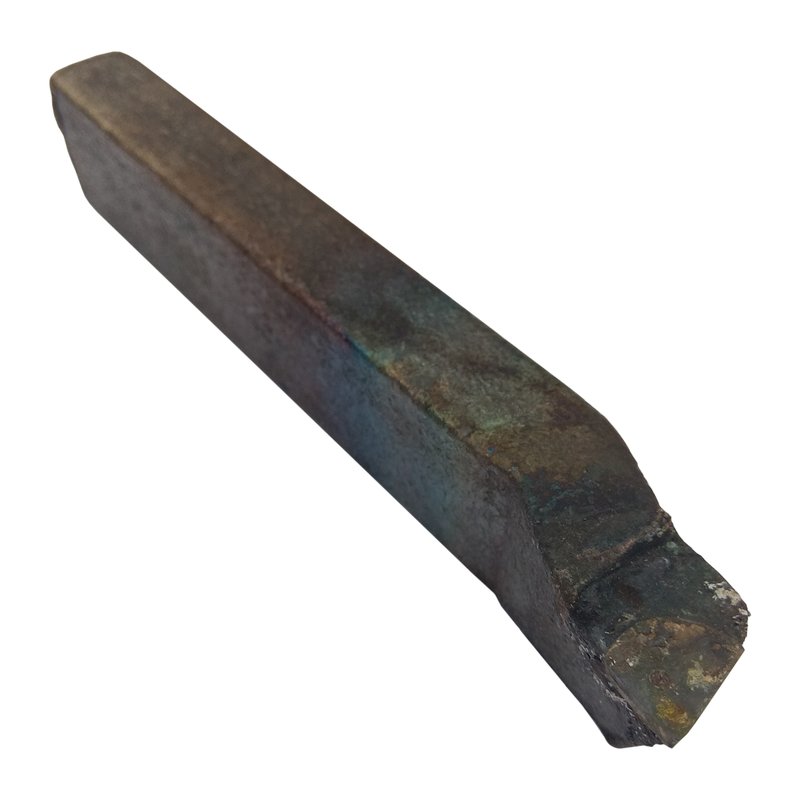

Резец токарный подрезной отогнутый 25х16х140 ВК8 2112-0006 подрезает торцы и уступы с поперечной подачей. Державка 25×16 мм ставится в резцедержатель станков 16К20, 1К62, 1К625, ДИП-200. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2112-0006 по ГОСТ 18880-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.
- Посадочное место
- резцедержатель под державку 25×16 мм: станки 16К20, 1К62, 1К625, ДИП-200
- Пластина
- типоразмер 06050 ВК8 по ГОСТ 25397-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2112-0006 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2112-0058 под сталь и вязкие материалы
Назначение и область применения
Резец обрабатывает торец детали поперечной подачей от периферии к центру и формирует уступы на ступенчатых деталях. Отогнутая головка выводит кромку к торцу и позволяет работать по заготовкам с большим отношением длины к диаметру.
Р
С
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный подрезной отогнутый
- Обозначение (шифр)
- 2112-0006, врезка пластины 10 градусов, левый
- Стандарт на инструмент
- ГОСТ 18880-73
- Сечение державки h×b
- 25 × 16 мм
- Общая длина L
- 140 мм
- Пластина
- 06050, 06060 ВК8, ГОСТ 25397-90
- Пластина при врезке 0 градусов
- 66050, 66060
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- левое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2112-0006
- 2112
- группа подрезной отогнутый в классификаторе режущего инструмента
- 0006
- типоразмер: сечение 25х16 мм, длина 140 мм
- 2112-0058
- то же с углом врезки пластины 0 градусов под сталь
- 06050
- типоразмер напайной пластины по ГОСТ 25397-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы подрезки
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 424-637 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 477-690 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 796-1326 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 318-477 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×16 мм рассчитана на станки 16К20, 1К62, 1К625, ДИП-200. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2112-0058) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Какой класс шероховатости достижим
- на получистовых режимах Ra 3,2-6,3 мкм, на чистовых с доведенной кромкой и малой подачей Ra 1,6 мкм. Ниже уходят шлифованием: точением такая поверхность на универсальном станке не держится стабильно.
- Что делать при выкрашивании кромки
- выкрашивание указывает на удар или вибрацию: проверьте вылет резца, зазоры в суппорте и установку вершины по оси центров. Если режим прерывистый, переходите на сплав с большим содержанием кобальта.
Преимущества
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2112-0006 взаимозаменяемо между изготовителями
- ✓Работает на изношенном оборудовании с люфтами в суппорте
- ✓Держит первый проход по корке отливки и окалине проката
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 06050 ВК8 ГОСТ 25397-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 66050 ВК8 ГОСТ 25397-90
- Инструмент для смежной операции
- Резец проходной отогнутый 25х16х140 ВК8 ЧИЗ левый
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец подрезной отогнутый 25х16х140 Т15К6 ЧИЗ левый
- Большее сечение
- Резец подрезной отогнутый 32х20х170 ВК8 ЧИЗ левый
- Правое исполнение
- Резец подрезной отогнутый 25х16х140 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные подрезные отогнутые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
