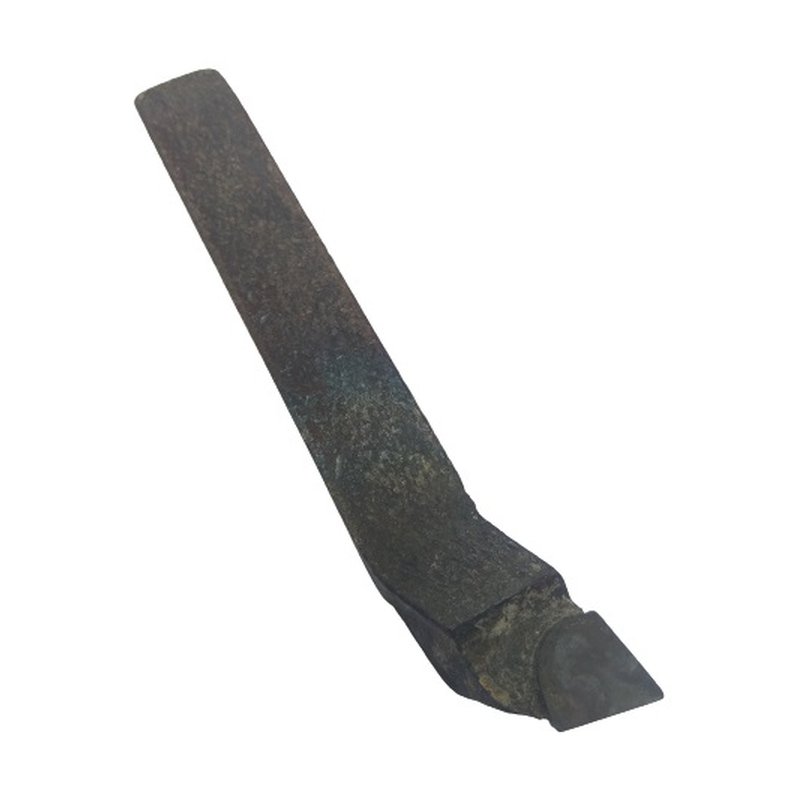

Резец токарный подрезной отогнутый 25х20х140 ВК8 2112-0015 — инструмент, который подрезает торцы и уступы с поперечной подачей. Державка 25×20 мм ставится в резцедержатель станков 16К20, 1К625, 1М63. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2112-0015 по ГОСТ 18880-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.
- Посадочное место
- резцедержатель под державку 25×20 мм: станки 16К20, 1К625, 1М63
- Пластина
- типоразмер 06090 ВК8 по ГОСТ 25397-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2112-0015 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2112-0061 под сталь и вязкие материалы
Назначение и область применения
Резец обрабатывает торец детали поперечной подачей от периферии к центру и формирует уступы на ступенчатых деталях. Отогнутая головка выводит кромку к торцу и позволяет работать по заготовкам с большим отношением длины к диаметру.
П
И
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный подрезной отогнутый
- Обозначение (шифр)
- 2112-0015, врезка пластины 10 градусов, правый
- Стандарт на инструмент
- ГОСТ 18880-73
- Сечение державки h×b
- 25 × 20 мм
- Общая длина L
- 140 мм
- Пластина
- 06090, 06100 ВК8, ГОСТ 25397-90
- Пластина при врезке 0 градусов
- 66090, 66100
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2112-0015
- 2112
- группа подрезной отогнутый в классификаторе режущего инструмента
- 0015
- типоразмер: сечение 25х20 мм, длина 140 мм
- 2112-0061
- то же с углом врезки пластины 0 градусов под сталь
- 06090
- типоразмер напайной пластины по ГОСТ 25397-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы подрезки
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 424-637 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 477-690 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 796-1326 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 318-477 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×20 мм рассчитана на станки 16К20, 1К625, 1М63. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2112-0061) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Какой класс шероховатости достижим
- на получистовых режимах Ra 3,2-6,3 мкм, на чистовых с доведенной кромкой и малой подачей Ra 1,6 мкм. Ниже уходят шлифованием: точением такая поверхность на универсальном станке не держится стабильно.
- Что делать при выкрашивании кромки
- выкрашивание указывает на удар или вибрацию: проверьте вылет резца, зазоры в суппорте и установку вершины по оси центров. Если режим прерывистый, переходите на сплав с большим содержанием кобальта.
Преимущества
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2112-0015 взаимозаменяемо между изготовителями
- ✓Заводская заточка готова к работе без доводки
- ✓Стоимость ремонта ограничена ценой пластины при перепайке
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 06090 ВК8 ГОСТ 25397-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 66090 ВК8 ГОСТ 25397-90
- Инструмент для смежной операции
- Резец проходной отогнутый 25х20х140 Т15К6 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец подрезной отогнутый 25х20х140 Т15К6 ЧИЗ
- Меньшее сечение
- Резец подрезной отогнутый 20х12х125 ВК8 ЧИЗ
- Большее сечение
- Резец подрезной отогнутый 32х20х170 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные подрезные отогнутые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
