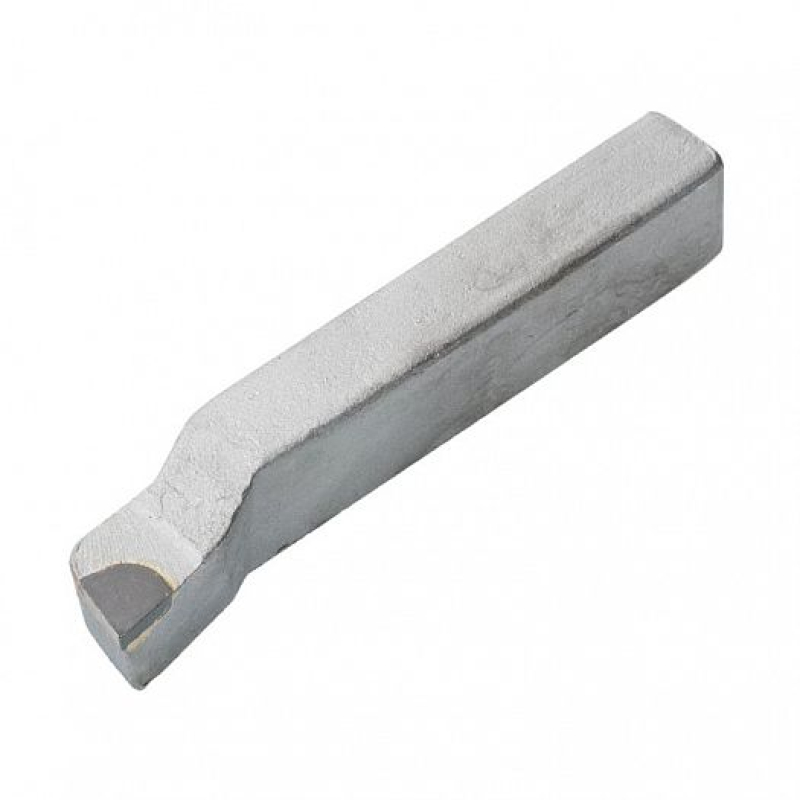

Резец токарный подрезной отогнутый 25х20х140 Т15К6 2112-0015 — инструмент, который подрезает торцы и уступы с поперечной подачей. Державка 25×20 мм ставится в резцедержатель станков 16К20, 1К625, 1М63. Сплав Т15К6 рассчитан на конструкционная и легированная сталь на чистовых режимах. Обозначение 2112-0015 по ГОСТ 18880-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Сечение державки 25×20 мм определяет и посадку в резцедержатель, и предельную глубину резания за проход.
- Посадочное место
- резцедержатель под державку 25×20 мм: станки 16К20, 1К625, 1М63
- Пластина
- типоразмер 06090 Т15К6 по ГОСТ 25397-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2112-0015 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2112-0061 под сталь и вязкие материалы
Назначение и область применения
Резец обрабатывает торец детали поперечной подачей от периферии к центру и формирует уступы на ступенчатых деталях. Отогнутая головка выводит кромку к торцу и позволяет работать по заготовкам с большим отношением длины к диаметру.
Н
И
Сплав Т15К6 — титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта. Работает по материалам: конструкционная и легированная сталь на чистовых режимах. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный подрезной отогнутый
- Обозначение (шифр)
- 2112-0015, врезка пластины 10 градусов, правый
- Стандарт на инструмент
- ГОСТ 18880-73
- Сечение державки h×b
- 25 × 20 мм
- Общая длина L
- 140 мм
- Пластина
- 06090, 06100 Т15К6, ГОСТ 25397-90
- Пластина при врезке 0 градусов
- 66090, 66100
- Материал режущей части
- Т15К6 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2112-0015
- 2112
- группа подрезной отогнутый в классификаторе режущего инструмента
- 0015
- типоразмер: сечение 25х20 мм, длина 140 мм
- 2112-0061
- то же с углом врезки пластины 0 градусов под сталь
- 06090
- типоразмер напайной пластины по ГОСТ 25397-90
- Т15К6
- титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта
Ориентировочные режимы подрезки
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 477-690 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 371-584 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 265-424 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×20 мм рассчитана на станки 16К20, 1К625, 1М63. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2112-0061) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Можно ли перепаять пластину самостоятельно
- да, латунным или медно-цинковым припоем с бурой в качестве флюса при нагреве до 850-900 градусов. Охлаждение медленное в сухом песке: резкое охлаждение дает трещины в пластине по границе спая.
- Как хранить резец между работами
- в ячейке или с надетым колпачком на режущую часть. Пластина твердая, но хрупкая: удар о соседний инструмент в ящике скалывает вершину, и резец уходит на переточку раньше срока.
Преимущества
- ✓Сплав Т15К6: конструкционная и легированная сталь на чистовых режимах
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2112-0015 взаимозаменяемо между изготовителями
- ✓Заводская заточка готова к работе без доводки
- ✓Стоимость ремонта ограничена ценой пластины при перепайке
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 06090 Т15К6 ГОСТ 25397-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 66090 Т15К6 ГОСТ 25397-90
- Инструмент для смежной операции
- Резец проходной отогнутый 25х20х140 Т15К6 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец подрезной отогнутый 25х20х140 ВК8 ЧИЗ
- Меньшее сечение
- Резец подрезной отогнутый 20х12х125 Т15К6 ЧИЗ
- Большее сечение
- Резец подрезной отогнутый 32х20х170 Т15К6 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные подрезные отогнутые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
