О разделе

Резцы токарные проходные прямые с напайными твердосплавными пластинами — базовый инструмент для обтачивания наружных цилиндрических и конических поверхностей с продольной подачей. Прямая жесткая державка дает минимальный вылет и высокую виброустойчивость на черновых режимах. На складе в Харькове — размерный ряд по ГОСТ 18878-73 от 8х8 до 40х32 мм в сплавах ВК8, Т15К6 и Т5К10, правые и левые, с углами в плане 45°, 60° и 75°. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

Конструкция и обозначения по ГОСТ 18878-73

Стандарт охватывает проходные прямые резцы общего назначения с тремя главными углами в плане: φ = 45°, φ = 60° и φ = 75°. Каждый угол выпускается в двух исполнениях головки и с двумя углами врезки пластины в державку. Угол врезки выбирают по обрабатываемому материалу: 10° — чугун и другие хрупкие материалы, 0° — сталь и другие вязкие материалы. Исполнение 1 комплектуется пластинами по ГОСТ 25396 (формы 10 и 70), исполнение 2 — пластинами по ГОСТ 25395 (формы 01, 02, 61, 62). Шифр 2100-xxxx однозначно определяет угол в плане, исполнение, сечение, угол врезки и направление резца.

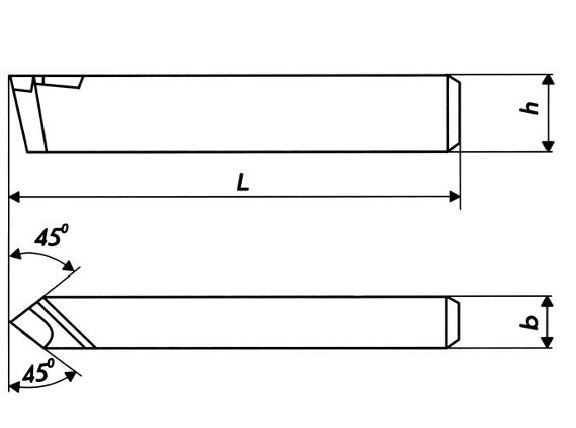

Резцы с углом в плане φ = 45° — таблица обозначений (по ГОСТ 18878-73)

В таблице приведены обозначения правых резцов. Левому резцу соответствует следующий номер: например, 2100-0017 — правый, 2100-0018 — левый. Строки с прочерками — размеры, которые стандартом не предусмотрены, но выпускаются заводами как складские позиции по типу ГОСТ 18878-73.

Резцы с углом в плане φ = 60°

Угол 60° уменьшает радиальную составляющую силы резания по сравнению с 45° — резец меньше отжимает деталь и лучше работает по нежестким валам и на проходах с большой глубиной.

Резцы с углом в плане φ = 75°

Самый «тупой» угол в плане в стандарте: наибольшая длина активной кромки и лучший теплоотвод, применяется на черновых проходах по жестким заготовкам большого диаметра.

Отдельная группа стандарта — резцы с углами φ = 75° и φ₁ = 25° с пластинами формы 07 по ГОСТ 25426: 2100-0301 (20х12х100), 2100-0303 (25х16х120), 2100-0305 (32х20х140).

Как выбрать проходной прямой резец

• Угол в плане: 45° — универсальный, позволяет и точить, и снимать фаску; 60° — меньше отжим детали на нежестких валах; 75° — черновая обдирка жестких заготовок с максимальной подачей.
• Сечение под станок: 8х8, 10х10 и 12х12 — настольные и учебные станки (Резец проходной прямой 12х12х70 Т5К10 ЧИЗ ГОСТ 18878-73, Резец проходной прямой 12х12х70 Т15К6 ГОСТ 18878-73), 16х10 и 16х16 — ТВ-4, ТВ-6, ТВ-7, 20х12 и 25х16 — 1К62, 16К20 и аналоги, от 32х20 — тяжелые станки.
• Сплав пластины: Т5К10 — черновая обдирка стали по корке и окалине; Т15К6 — получистовое и чистовое точение конструкционных и легированных сталей; ВК8 — чугун, цветные металлы, нержавеющие и жаропрочные сплавы.
• Угол врезки: 10° для чугуна и хрупких материалов, 0° для стали и вязких материалов.

Купить проходные прямые резцы в Украине

Компания «Сплав» — прямые поставки резцов 2100 от ЧАО «ЧИЗ» (Черниговский инструментальный завод) и складские запасы советского производства с хранения. Оптовые цены, скидки от количества. Подберем запасные пластины по ГОСТ 25395 и ГОСТ 25396 из каталога. Минимальный заказ — 300 грн. Доставка Новой Почтой и Delivery: Киев, Днепр, Одесса, Львов, Запорожье и вся Украина.
