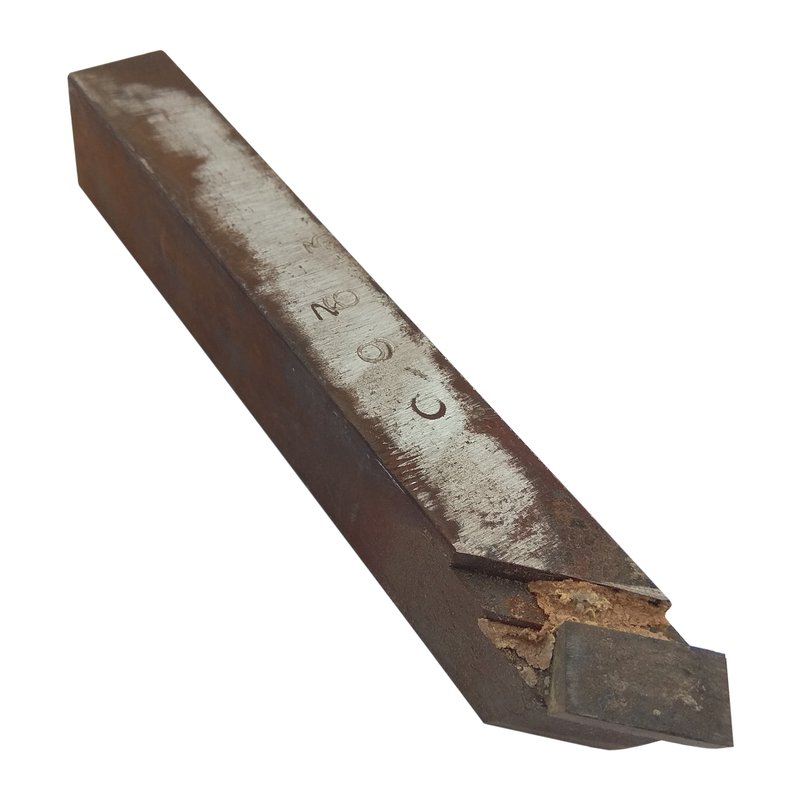

Резец токарный проходной прямой 25х20х140 Т15К6 — инструмент, который обтачивает наружные цилиндрические и конические поверхности с продольной подачей. Державка 25×20 мм ставится в резцедержатель станков 16К20, 1К625, 1М63. Сплав Т15К6 рассчитан на конструкционная и легированная сталь на чистовых режимах. Изготовлен по типу ГОСТ 18878-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Сечение державки 25×20 мм определяет и посадку в резцедержатель, и предельную глубину резания за проход.
- Посадочное место
- резцедержатель под державку 25×20 мм: станки 16К20, 1К625, 1М63
- Пластина
- типоразмер 10491 Т15К6 по ГОСТ 25395-90, угол врезки 10 градусов
Назначение и область применения
Резец ведет продольное точение вала, оси или втулки. Прямая державка дает минимальный вылет кромки относительно оси стержня, поэтому резец держит большую глубину резания без вибрации. Торец он не подрезает: для комбинированной обработки за одну установку в резцедержатель ставят пару с отогнутым.
И
П
Сплав Т15К6 — титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта. Работает по материалам: конструкционная и легированная сталь на чистовых режимах. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный проходной прямой
- Обозначения по ГОСТ
- 2100-0032 — φ45°
2100-0134 — φ60°
2100-0412 — φ45°
2100-0812 — φ60° - Стандарт на инструмент
- ГОСТ 18878-73
- Сечение державки h×b
- 25 × 20 мм
- Общая длина L
- 140 мм
- Пластина
- 10491, 10501 Т15К6, ГОСТ 25395-90
- Пластина при врезке 0 градусов
- 70491, 70501
- Материал режущей части
- Т15К6 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- левое
- Запись размера
- 25х20х140, 25x20x140, 25*20*140
Что означает обозначение 2100-0032
- 2100
- группа проходной прямой в классификаторе режущего инструмента
- 0032
- типоразмер: сечение 25х20 мм, длина 140 мм
- 10491
- типоразмер напайной пластины по ГОСТ 25395-90
- Т15К6
- титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта
Ориентировочные режимы точения
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 477-690 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 371-584 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 265-424 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×20 мм рассчитана на станки 16К20, 1К625, 1М63. На меньших станках применяется сечение 16х10 мм
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Можно ли перепаять пластину самостоятельно
- да, латунным или медно-цинковым припоем с бурой в качестве флюса при нагреве до 850-900 градусов. Охлаждение медленное в сухом песке: резкое охлаждение дает трещины в пластине по границе спая.
- Как хранить резец между работами
- в ячейке или с надетым колпачком на режущую часть. Пластина твердая, но хрупкая: удар о соседний инструмент в ящике скалывает вершину, и резец уходит на переточку раньше срока.
Преимущества
- Сплав Т15К6: конструкционная и легированная сталь на чистовых режимах
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Геометрия перетачивается под конкретную задачу цеха
- Заводская заточка готова к работе без доводки
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 10491 Т15К6 ГОСТ 25396-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 70491 Т15К6 ГОСТ 25396-90
- Инструмент для смежной операции
- Резец проходной отогнутый 25х20х140 Т15К6 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные проходные прямые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
