Резец резьбовой для наружной резьбы с напайной т/с пластиной - купить ВК8, Т15К6

Резцы токарные резьбовые для наружной метрической резьбы с напайными твердосплавными пластинами — инструмент для нарезания резьбы с профилем 60° на валах, шпильках, винтах и трубных заготовках. В отличие от плашки, резец нарезает резьбу любого диаметра и шага, включая нестандартные и многозаходные, и держит точный средний диаметр под калибр. На складе в Харькове — размерный ряд по ГОСТ 18885-73 (тип 1) от 16х10 до 32х20 мм в сплавах ВК8, Т15К6 и Т5К10. Отправка по Украине в день заказа, безнал для юрлиц и ФЛП.

Материал пластин: ВК8, Т5К10, Т15К6

Конструкция и обозначения по ГОСТ 18885-73 (тип 1)

Стандарт на резьбовые резцы с твердосплавными пластинами включает четыре типа: тип 1 (шифр 2660) — для наружной метрической резьбы, тип 2 (2662) — для внутренней метрической, тип 3 (2664) и тип 4 (2666) — для наружной и внутренней трапецеидальной резьбы. Резец типа 1 — прямая державка из стали 45 с напаянной пластиной формы 11 по ГОСТ 25398, заточенной с углом профиля 60° под метрическую резьбу по ГОСТ 24705. Радиус при вершине выполняется в зависимости от шага резьбы (r ≈ 0,144P), поэтому каждому сечению соответствует свой рабочий диапазон шагов.

Таблица обозначений и размеров (ГОСТ 18885-73, тип 1)

Пример условного обозначения резца типа 1 сечением 20×12 мм для метрической резьбы с шагом P = 2 мм с пластиной Т15К6: Резец 2660-0003 2 Т15К6 ГОСТ 18885-73. Строки с прочерками — размеры, которые стандартом не предусмотрены, но выпускаются заводами как складские позиции по типу ГОСТ 18885-73 для настольных и учебных станков.

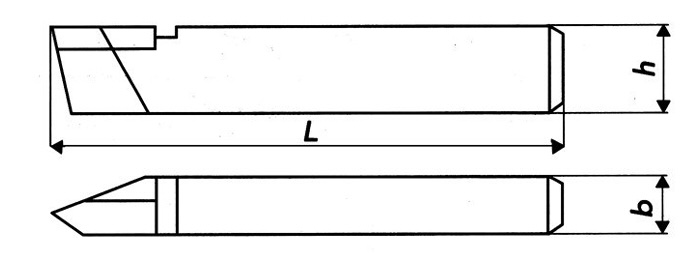

Обозначения размеров

• h × b — сечение державки резца под резцедержатель станка.
• L — общая длина резца.
• m — вылет вершины пластины относительно боковой грани державки.
• P — диапазон шагов нарезаемой резьбы, на который рассчитано данное сечение.
• Пластина — обозначение резьбовой пластины формы 11 по ГОСТ 25398.

Как выбрать резьбовой резец для наружной резьбы

• Шаг резьбы — главный параметр: радиус при вершине затачивается под конкретный шаг, поэтому сечение выбирают по колонке P. Для мелких резьб M6–M12 (шаг 1–1,75) подойдет 16х10, для крупных M36–M64 (шаг 4–6) нужно 32х20.
• Сечение под станок: 16х10 — ТВ-4, ТВ-6, ТВ-7 и настольные станки, 20х12 и 25х16 — 1К62, 16К20 и аналоги, 32х20 — тяжелые станки.
• Сплав пластины: Т5К10 — черновые проходы по стали и работа с ударами; Т15К6 — чистовые проходы по конструкционным и легированным сталям, точный профиль; ВК8 — чугун, цветные металлы, нержавеющие сплавы.
• Наружная или внутренняя: для резьбы в отверстиях берите резцы типа 2 (шифр 2662) с цилиндрической рабочей частью; для ходовых винтов — трапецеидальные типа 2664.

Купить резьбовые резцы для наружной резьбы в Украине

Компания «Сплав» — прямые поставки резцов 2660 от ЧАО «ЧИЗ» (Черниговский инструментальный завод) и складские запасы советского производства с хранения. В наличии также нестандартные заводские размеры и резцы из быстрорежущей стали. Оптовые цены, скидки от количества. Подберем запасные резьбовые пластины формы 11 по ГОСТ 25398 из каталога. Минимальный заказ — 300 грн. Доставка Новой Почтой: Киев, Днепр, Одесса, Львов, Запорожье и вся Украина.
