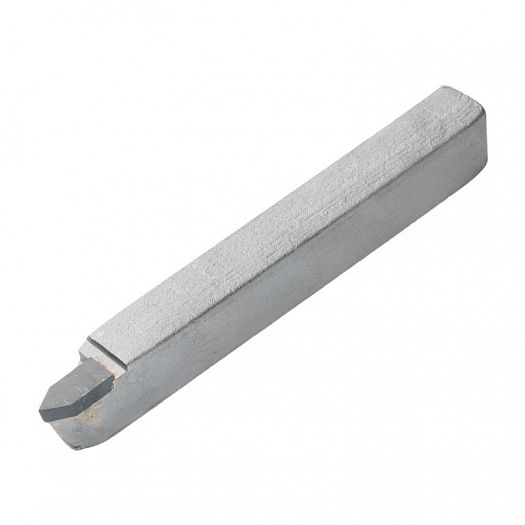

Резец токарный резьбовой для наружной метрической резьбы 20х12х120 Т15К6 2660-0003 — инструмент, который нарезает наружную метрическую резьбу с профилем 60 градусов. Шаг нарезаемой резьбы 0,8-3,0 мм. Державка 20×12 мм ставится в резцедержатель станков 1К62, ТВ-320, 1А616. Сплав Т15К6 рассчитан на конструкционная и легированная сталь на чистовых режимах. Обозначение 2660-0003 по ГОСТ 18885-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Наружная обработка на станках с резцедержателем под державку 20×12 мм.
- Диапазон шага резьбы
- 0,8-3,0 мм: радиус при вершине подобран под этот диапазон
- Посадочное место
- резцедержатель под державку 20×12 мм: станки 1К62, ТВ-320, 1А616
- Пластина
- типоразмер 11190 Т15К6 по ГОСТ 25398-90
- Взаимозаменяемость
- обозначение 2660-0003 единое для всех изготовителей гостовской номенклатуры
Назначение и область применения
Резец нарезает резьбу на валах, шпильках, винтах и трубных заготовках. В отличие от плашки он берет любой диаметр и шаг, включая нестандартные, дюймовые и многозаходные, и держит средний диаметр под калибр-кольцо. Профиль формируется за 5-8 проходов с уменьшением глубины к последним.
С
Н
Сплав Т15К6 — титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта. Работает по материалам: конструкционная и легированная сталь на чистовых режимах. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный резьбовой для наружной метрической резьбы
- Обозначение (шифр)
- 2660-0003, правый
- Стандарт на инструмент
- ГОСТ 18885-73
- Сечение державки h×b
- 20 × 12 мм
- Общая длина L
- 120 мм
- Шаг нарезаемой резьбы P
- 0,8-3,0 мм
- Угол профиля
- 60 градусов
- Пластина
- 11190 Т15К6, ГОСТ 25398-90
- Материал режущей части
- Т15К6 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
Что означает обозначение 2660-0003
- 2660
- группа резьбовой для наружной метрической резьбы в классификаторе режущего инструмента
- 0003
- типоразмер: сечение 20х12 мм, длина 120 мм
- 11190
- типоразмер напайной пластины по ГОСТ 25398-90
- Т15К6
- титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта
Ориентировочные режимы нарезания резьбы
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 40 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 716-1035 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 557-875 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 398-637 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 40 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Подача при нарезании резьбы равна шагу и задается ходовым винтом станка, глубина на проход уменьшается к последним проходам. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 20×12 мм рассчитана на станки 1К62, ТВ-320, 1А616. На меньших станках применяется сечение 16х10 мм
- Нарежет ли резьбу с другим шагом
- радиус при вершине пластины подбирается под шаг, типоразмер рассчитан на 0,8-3,0 мм. Вне диапазона профиль получится с завалом
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Почему стружка наматывается на деталь
- сливная стружка образуется при обработке вязких сталей с большой подачей и без стружколома. Заточите на передней поверхности лунку радиусом 2-4 мм или снизьте подачу: стружка начнет ломаться на отрезки.
- Можно ли работать без охлаждения
- твердый сплав допускает сухое резание, но при обработке вязких сталей охлаждение снижает налипание и наростообразование. Прерывать подачу СОЖ во время прохода нельзя: перепад температуры дает термические трещины в пластине.
Преимущества
- ✓Сплав Т15К6: конструкционная и легированная сталь на чистовых режимах
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2660-0003 взаимозаменяемо между изготовителями
- ✓Державка из стали 45 садится в резцедержатель без подкладок
- ✓Единая система обозначений: повторный заказ по шифру
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 11190 Т15К6 ГОСТ 25398-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец проходной отогнутый 20х12х120 ВК8
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец резьбовый для наружной резьбы 20х12х120 ВК8 ЧИЗ
- Меньшее сечение
- Резец резьбовый для наружной резьбы 16х10х100 Т15К6
- Большее сечение
- Резец резьбовый для наружной резьбы 25х16х140 Т15К6 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы резьбовые для наружной резьбы.
Как подобрать: радиус при вершине считается по шагу резьбы: r = 0,144P. Для шага 2 мм это 0,29 мм. При переточке радиус восстанавливается по шаблону, иначе впадина резьбы получит острый угол и станет концентратором напряжений.
