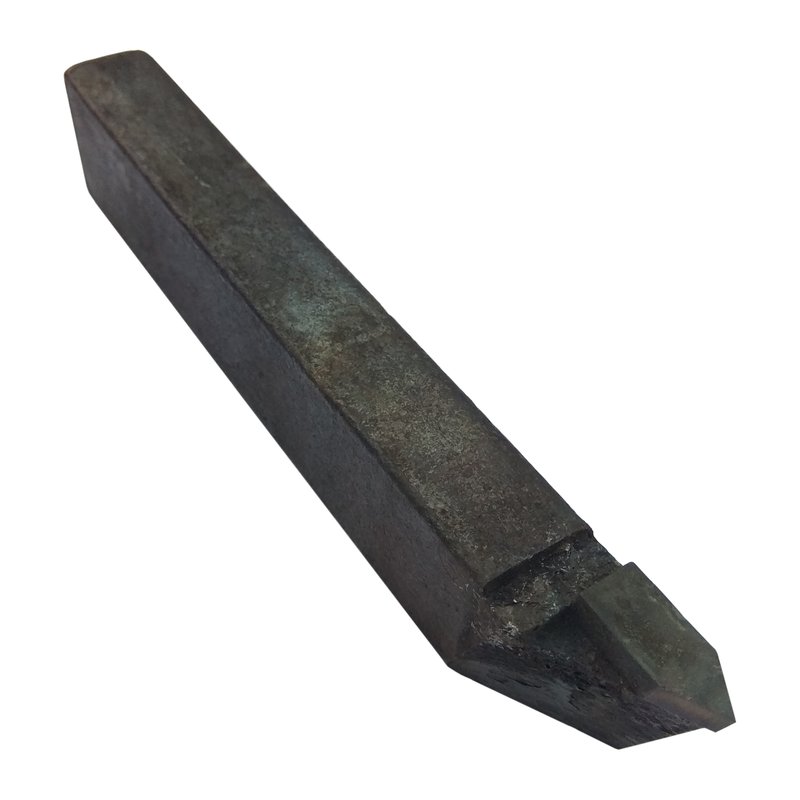

Резец токарный резьбовой для наружной метрической резьбы 25х16х140 ВК8 2660-0005 нарезает наружную метрическую резьбу с профилем 60 градусов. Шаг нарезаемой резьбы 1,25-5 мм. Державка 25×16 мм ставится в резцедержатель станков 16К20, 1К62, 1К625, ДИП-200. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2660-0005 по ГОСТ 18885-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Сечение державки 25×16 мм определяет и посадку в резцедержатель, и предельную глубину резания за проход.
- Диапазон шага резьбы
- 1,25-5 мм: радиус при вершине подобран под этот диапазон
- Посадочное место
- резцедержатель под державку 25×16 мм: станки 16К20, 1К62, 1К625, ДИП-200
- Пластина
- типоразмер 11210 ВК8 по ГОСТ 25398-90
- Взаимозаменяемость
- обозначение 2660-0005 единое для всех изготовителей гостовской номенклатуры
Назначение и область применения
Резец нарезает резьбу на валах, шпильках, винтах и трубных заготовках. В отличие от плашки он берет любой диаметр и шаг, включая нестандартные, дюймовые и многозаходные, и держит средний диаметр под калибр-кольцо. Профиль формируется за 5-8 проходов с уменьшением глубины к последним.
Н
Г
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный резьбовой для наружной метрической резьбы
- Обозначение (шифр)
- 2660-0005, правый
- Стандарт на инструмент
- ГОСТ 18885-73
- Сечение державки h×b
- 25 × 16 мм
- Общая длина L
- 140 мм
- Шаг нарезаемой резьбы P
- 1,25-5 мм
- Угол профиля
- 60 градусов
- Пластина
- 11210 ВК8, ГОСТ 25398-90
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2660-0005
- 2660
- группа резьбовой для наружной метрической резьбы в классификаторе режущего инструмента
- 0005
- типоразмер: сечение 25х16 мм, длина 140 мм
- 11210
- типоразмер напайной пластины по ГОСТ 25398-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы нарезания резьбы
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 424-637 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 477-690 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 796-1326 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 318-477 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Подача при нарезании резьбы равна шагу и задается ходовым винтом станка, глубина на проход уменьшается к последним проходам. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×16 мм рассчитана на станки 16К20, 1К62, 1К625, ДИП-200. На меньших станках применяется сечение 16х10 мм
- Нарежет ли резьбу с другим шагом
- радиус при вершине пластины подбирается под шаг, типоразмер рассчитан на 1,25-5 мм. Вне диапазона профиль получится с завалом
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Почему стружка наматывается на деталь
- сливная стружка образуется при обработке вязких сталей с большой подачей и без стружколома. Заточите на передней поверхности лунку радиусом 2-4 мм или снизьте подачу: стружка начнет ломаться на отрезки.
- Можно ли работать без охлаждения
- твердый сплав допускает сухое резание, но при обработке вязких сталей охлаждение снижает налипание и наростообразование. Прерывать подачу СОЖ во время прохода нельзя: перепад температуры дает термические трещины в пластине.
Преимущества
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2660-0005 взаимозаменяемо между изготовителями
- ✓Геометрия перетачивается под конкретную задачу цеха
- ✓Заводская заточка готова к работе без доводки
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 11210 ВК8 ГОСТ 25398-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец проходной отогнутый 25х16х140 ВК8 ЧИЗ левый
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец резьбовый для наружной резьбы 25х16х140 Т15К6 ЧИЗ
- Меньшее сечение
- Резец резьбовый для наружной резьбы 20х12х120 ВК8 ЧИЗ
- Большее сечение
- Резец резьбовый для наружной резьбы 32х20х170 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы резьбовые для наружной резьбы.
Как подобрать: радиус при вершине считается по шагу резьбы: r = 0,144P. Для шага 2 мм это 0,29 мм. При переточке радиус восстанавливается по шаблону, иначе впадина резьбы получит острый угол и станет концентратором напряжений.
