Резец проходной прямой 40х25х200 Т15К6 ГОСТ 18878-73

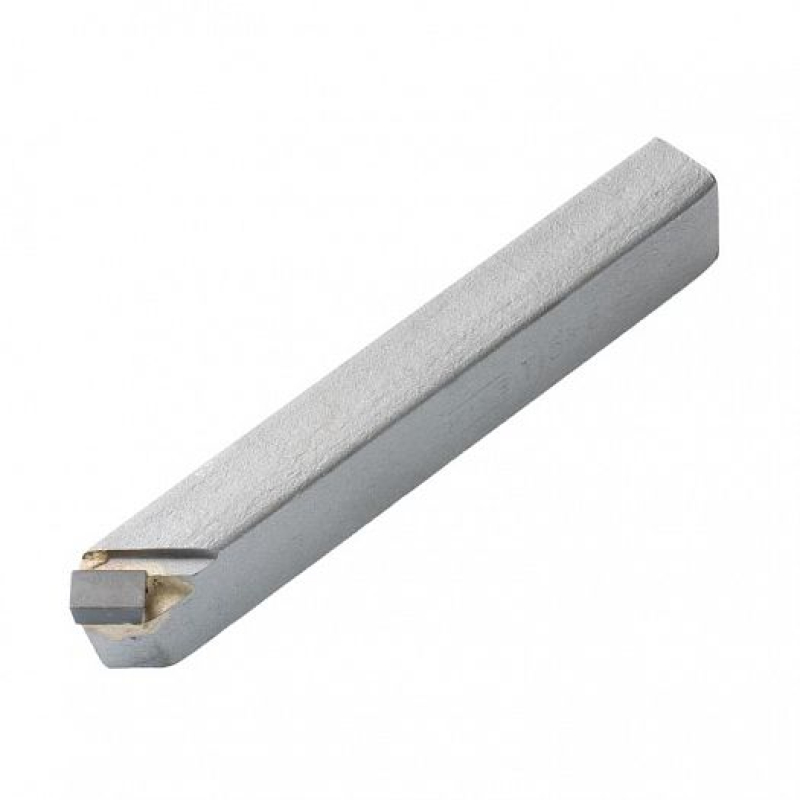

Резец проходной прямой 40х25х200 Т15К6 ЧИЗ — токарный державочный резец с напаянной пластиной из твердого сплава Т15К6 для наружного продольного точения, обозначение по стандарту 2100-0417.
Характеристики
- Тип
- токарный проходной прямой, с напаянной твердосплавной пластиной
- Сечение державки h×b
- 40×25 мм
- Общая длина L
- 200 мм
- Размер n (ГОСТ 18878-73)
- 18 мм
- Материал пластины
- твердый сплав Т15К6
- Обозначение (ГОСТ 18878-73)
- 2100-0417, правый резец, угол врезки пластины 10°
- Материал державки (ГОСТ 5688-61)
- сталь 45 или 50
- Изготовитель
- ЧИЗ
Размеры — ГОСТ 18878-73; технические требования — ГОСТ 5688-61.
Подбор и применение
Резец ставится в резцедержатель с гнездом 40×25 мм: высота 40 мм, ширина 25 мм. Марка пластины Т15К6 отличает эту позицию от резца 2100-0417 с пластиной Т5К10 того же размера. Для сверки с чертежом сравнивайте три размера: 40*25*200 мм.
Справочно (ГОСТ 5688-61)
Нормы стандарта, не замер экземпляра: пластина может выступать относительно державки не более чем на 0,5 мм при толщине до 5 мм и не более чем на 1,0 мм при толщине свыше 5 мм; слой припоя не толще 0,35 мм.
Частые вопросы
Какой размер n у резца 40х25х200?
По таблице ГОСТ 18878-73 для сечения 40×25 мм при длине 200 мм n равен 18 мм.
Что означает 2100-0417?
Шифр из ГОСТ 18878-73: правый проходной прямой резец с углом врезки пластины 10°.
Из какой стали державка?
По ГОСТ 5688-61 для проходных резцов высотой более 12 мм (здесь 40 мм) — сталь 45 или 50.
Что уточнить перед заказом
- Угол в плане (45°, 60° или 75° по ГОСТ 18878-73) и исполнение 1 или 2 — по маркировке или у менеджера.
- Посадка: сверьте с гнездом станка сечение 40x25 мм и длину 200 мм.
