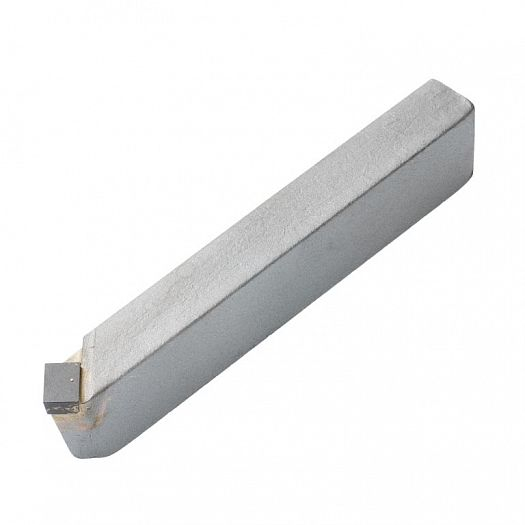

Резец проходной прямой 12х12х70 ВК8 левый ЧИЗ ГОСТ 18878-73

Токарная операция: обтачивает наружные цилиндрические и конические поверхности с продольной подачей. Резец токарный проходной прямой 12х12х70 ВК8. Державка 12×12 мм ставится в резцедержатель станков ТВ-4, ТВ-6, ТВ-7, ТВ-16. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Изготовлен по типу ГОСТ 18878-73.

Обрабатываемые материалы

• KЧугун серый и ковкий
• NЦветные металлы и сплавы
• MНержавеющая сталь

Совместимость и подбор

Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.

Посадочное место

резцедержатель под державку 12×12 мм: станки ТВ-4, ТВ-6, ТВ-7, ТВ-16

Пластина

типоразмер 10051 ВК8 по ГОСТ 25395-90

Назначение и область применения

Резец ведет продольное точение вала, оси или втулки. Прямая державка дает минимальный вылет кромки относительно оси стержня, поэтому резец держит большую глубину резания без вибрации. Торец он не подрезает: для комбинированной обработки за одну установку в резцедержатель ставят пару с отогнутым.

Р

Д

Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.

Характеристики

Тип

Резец токарный проходной прямой

Обозначения по ГОСТ

2100-0006 — φ45°
2100-0106 — φ60°
2100-0206 — φ75°

Стандарт на инструмент

ГОСТ 18878-73

Сечение державки h×b

12 × 12 мм

Общая длина L

70 мм

Пластина

10051, 10061 ВК8, ГОСТ 25395-90

Материал режущей части

ВК8 (твердый сплав)

Материал державки

сталь 45

Исполнение

левое

Изготовитель

ЧАО «ЧИЗ», Чернигов

Запись размера

12х12х70, 12x12x70, 12*12*70

Что означает обозначение 2100-0006

2100

группа проходной прямой в классификаторе режущего инструмента

0006

типоразмер: сечение 12х12 мм, длина 70 мм

10051

типоразмер напайной пластины по ГОСТ 25395-90

ВК8

вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта

Ориентировочные режимы точения

Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 25 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.

Частые вопросы

Встанет ли в резцедержатель станка

державка 12×12 мм рассчитана на станки ТВ-4, ТВ-6, ТВ-7, ТВ-16. На меньших станках применяется сечение 10х10 мм

Сколько раз перетачивается

15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины

Подойдет ли для стали

работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы

Какой класс шероховатости достижим

на получистовых режимах Ra 3,2-6,3 мкм, на чистовых с доведенной кромкой и малой подачей Ra 1,6 мкм. Ниже уходят шлифованием: точением такая поверхность на универсальном станке не держится стабильно.

Что делать при выкрашивании кромки

выкрашивание указывает на удар или вибрацию: проверьте вылет резца, зазоры в суппорте и установку вершины по оси центров. Если режим прерывистый, переходите на сплав с большим содержанием кобальта.

Преимущества

• Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
• Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
• Ресурс 15-25 переточек вместо замены инструмента
• Заводская заточка готова к работе без доводки
• Стоимость ремонта ограничена ценой пластины при перепайке

Сопутствующие товары

Запасная пластина

Пластина твердосплавная напайная 10051 ВК8 ГОСТ 25396-90 для перепайки затупленного резца

Другие сечения и марки сплава — в разделе Резцы токарные проходные прямые.
