Резец расточной для сквозных отверстий 20х20х200 Т15К6

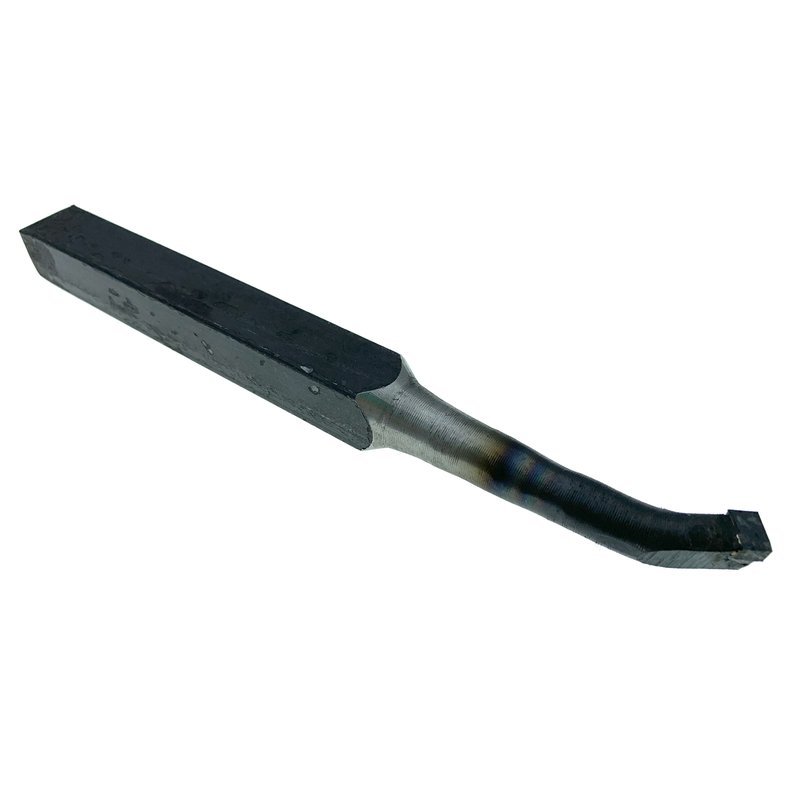

Резец расточной для сквозных отверстий 20х20х200 Т15К6 2140-0008 — токарный расточной резец ЧИЗ с напаянной твердосплавной пластиной, угол в плане φ = 60°; растачивает сквозные отверстия.
Характеристики
- Тип (ГОСТ 18882-73)
- 1, расточной с углом φ = 60°
- Обозначение
- 2140-0008
- Сечение державки h×b
- 20х20 мм
- Общая длина L
- 200 мм
- Угол в плане φ (ГОСТ 18882-73)
- 60°
- Угол врезки пластины (ГОСТ 18882-73)
- 10°
- Марка твердого сплава
- Т15К6
- Изготовитель
- ЧИЗ
Размеры — ГОСТ 18882-73; технические требования — ГОСТ 5688-61.
Подбор и применение
Резцедержатель должен принимать державку 20х20 мм. Растачивание идет на токарном станке по сквозному отверстию, поэтому вылет резца не должен превышать длины его оттянутой части (п. 28 ГОСТ 5688-61). Размер 20*20*200 сверяйте с чертежом: на боковой стороне резца нанесены марка сплава Т15К6 и последние четыре цифры обозначения, 0008.
Справочно (ГОСТ 5688-61)
Резцы с пластиной группы ТК, куда входит Т15К6, испытывают на стали 45 или 50 твердостью 191–210 НВ без охлаждения. Критерий затупления расточного резца: износ по задней поверхности 0,6 мм на стали и 1,0 мм на чугуне. Средний период стойкости не менее 45 мин, установленный не менее 20 мин. Это нормы стандарта, а не замер конкретного резца.
Частые вопросы
Какой угол в плане у резца 2140-0008?
60° по ГОСТ 18882-73, угол врезки пластины в стержень 10°.
При каком износе менять расточной резец?
При износе по задней поверхности 0,6 мм на стали, на чугуне допускается 1,0 мм.
Как проверить резец при получении?
На боковой стороне должны быть товарный знак изготовителя, марка Т15К6 и цифры 0008 (п. 22а ГОСТ 5688-61); длина державки 200 мм.
Что уточнить перед заказом
- Наименьший диаметр растачиваемого отверстия и длину оттянутой части — по вашему отверстию и таблице 1 ГОСТ 18882-73 для сечения 20х20.
- Размер 20x20x200 мм: сверьте со станком и резцедержателем.
