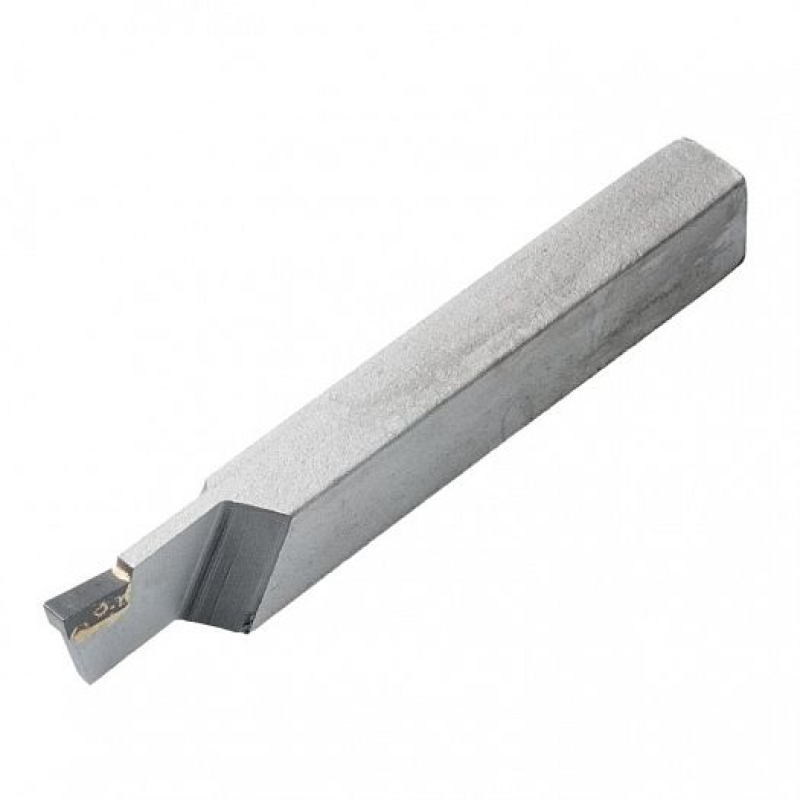

Токарная операция: отрезает заготовки и прорезает наружные канавки. Резец токарный отрезной 25х16х140 Т5К10 2130-0313. Наименьший диаметр обработки 50 мм. Ширина режущей части 5 мм. Державка 25×16 мм ставится в резцедержатель станков 16К20, 1К62, 1К625, ДИП-200. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Обозначение 2130-0313 по ГОСТ 18884-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Отрезка прутка диаметром до 70 мм за один заход с потерей 5 мм материала на рез.
- Максимальный диаметр отрезки
- до 70 мм за один заход; больший диаметр отрезается с двух сторон при развороте детали
- Ширина пропила
- 5 мм — столько материала уходит в стружку на каждом резе
- Посадочное место
- резцедержатель под державку 25×16 мм: станки 16К20, 1К62, 1К625, ДИП-200
- Пластина
- типоразмер 13572 Т5К10 по ГОСТ 17163-90
- Взаимозаменяемость
- обозначение 2130-0313 единое для всех изготовителей гостовской номенклатуры
Назначение и область применения
Резец отрезает готовую деталь от прутка в патроне и прорезает канавки прямоугольного профиля под стопорные кольца, выход резьбы и выход шлифовального круга. Суженная головка снимает узкую полосу материала, поэтому потери на рез в разы ниже, чем при отрезке дисковой пилой.
Г
П
Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный отрезной
- Обозначение (шифр)
- 2130-0313, левый
- Стандарт на инструмент
- ГОСТ 18884-73
- Сечение державки h×b
- 25 × 16 мм
- Общая длина L
- 140 мм
- Рабочая длина l
- 35 мм
- Наименьший диаметр обработки
- 50 мм
- Ширина режущей части a
- 5 мм
- Главный угол в плане
- 90 градусов
- Пластина
- 13572 Т5К10, ГОСТ 17163-90
- Материал режущей части
- Т5К10 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- левое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
- Запись размера
- 25х16х140, 25x16x140, 25*16*140
Что означает обозначение 2130-0313
- 2130
- группа отрезной в классификаторе режущего инструмента
- 0313
- типоразмер: сечение 25х16 мм, длина 140 мм, вылет 35 мм
- 13572
- типоразмер напайной пластины по ГОСТ 17163-90
- Т5К10
- титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта
Ориентировочные режимы отрезки
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 70 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 409-591 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 318-500 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 227-364 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 70 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. По мере подхода кромки к оси скорость резания падает до нуля, поэтому на последних 2-3 мм подача снижается вдвое. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×16 мм рассчитана на станки 16К20, 1К62, 1К625, ДИП-200. На меньших станках применяется сечение 16х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 50 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Можно ли работать без охлаждения
- твердый сплав допускает сухое резание, но при обработке вязких сталей охлаждение снижает налипание и наростообразование. Прерывать подачу СОЖ во время прохода нельзя: перепад температуры дает термические трещины в пластине.
- Почему стружка наматывается на деталь
- сливная стружка образуется при обработке вязких сталей с большой подачей и без стружколома. Заточите на передней поверхности лунку радиусом 2-4 мм или снизьте подачу: стружка начнет ломаться на отрезки.
Преимущества
- Ширина пропила 5 мм: потери материала в разы ниже, чем при отрезке пилой
- Обработка отверстий от 50 мм при вылете 35 мм
- Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Обозначение 2130-0313 взаимозаменяемо между изготовителями
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 13572 Т5К10 ГОСТ 17163-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец подрезной отогнутый 25х16х140 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные отрезные.
Как подобрать: рабочая часть 35 мм задает предел отрезки 70 мм, но при полном использовании вылета жесткость падает и кромку уводит. Для серийной отрезки прутка у верхней границы берите следующее сечение: пропил вырастет на 1 мм, зато уйдет увод на последних миллиметрах.
