Резец проходной упорный прямой 25х16х120 Т5К10 левый

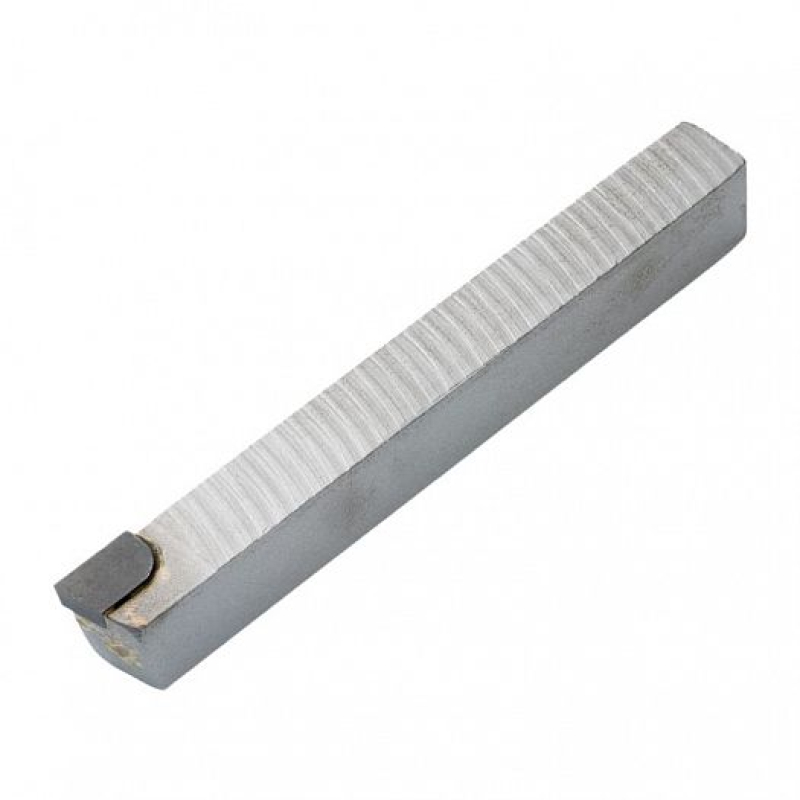

Резец проходной упорный прямой 25х16х120 Т5К10 2101-0014 — левый токарный резец ЧИЗ с напаянной твердосплавной пластиной, угол в плане φ = 90°; обтачивает наружную поверхность и подрезает уступ под прямым углом.
Характеристики
- Тип (ГОСТ 18879-73)
- 1, проходной упорный прямой
- Направление
- левый
- Обозначение
- 2101-0014
- Сечение державки h×b
- 25х16 мм
- Общая длина L
- 120 мм
- Угол в плане φ (ГОСТ 18879-73)
- 90°
- Угол врезки пластины (ГОСТ 18879-73)
- 10°
- Марка твердого сплава
- Т5К10
- Изготовитель
- ЧИЗ
- Материал державки (ГОСТ 5688-61)
- сталь 45 или 50
Размеры — ГОСТ 18879-73; технические требования — ГОСТ 5688-61.
Подбор и применение
Резцедержатель должен принимать державку 25 мм по высоте и 16 мм по ширине. По ГОСТ 5688-61 вылет резца при обточке наружных поверхностей составляет 1,2–1,3 высоты державки, то есть 30–32 мм. При получении сверьте с чертежом или старым резцом размер 25*16*120, а на боковой стороне — марку Т5К10 и последние четыре цифры 0014: их наносит изготовитель (п. 22а ГОСТ 5688-61).
Справочно (ГОСТ 5688-61)
Условия испытаний резцов 25х16 с пластиной Т5К10 по стали: глубина резания 2 мм, подача 0,3 мм/об, скорость 140 м/мин, без охлаждения. Критерий затупления при обработке стали — износ по задней поверхности 0,8 мм. Средний период стойкости не менее 45 мин. Это нормы испытаний стандарта, а не замер конкретного резца.
Частые вопросы
Какой угол врезки пластины у резца 2101-0014?
10°. ГОСТ 18879-73 (п. 4) относит угол 10° к обработке чугуна и других хрупких материалов, а угол 0° — к стали и вязким материалам.
Когда резец 25х16 пора менять или перетачивать?
При износе по задней поверхности 0,8 мм на стали (таблица 4 ГОСТ 5688-61); на чугуне допускается 1,2 мм.
Что значит «упорный прямой»?
Это тип 1 по ГОСТ 18879-73: державка прямая, угол в плане φ = 90°, поэтому резец выбирает уступ под прямым углом к оси детали.
Что уточнить перед заказом
- Обрабатываемый материал: угол врезки 10° у стандарта относится к чугуну, а Т5К10 испытывают на стали — подтвердите у менеджера пригодность под вашу задачу.
- Размер державки 25x16 мм: сверьте с гнездом резцедержателя станка.
