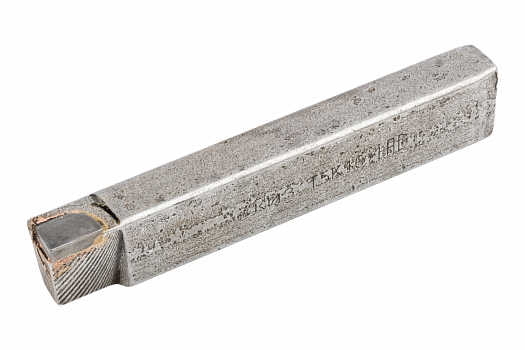

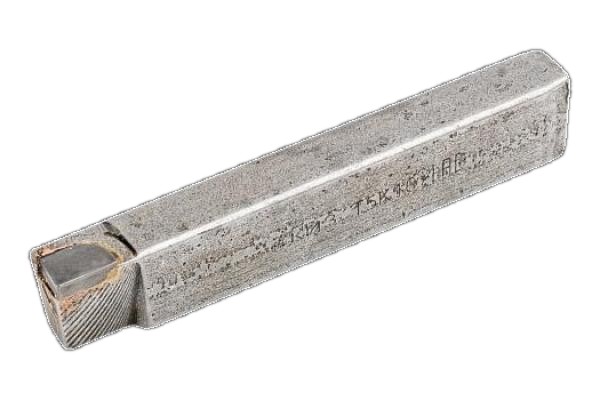

Токарная операция: обтачивает ступенчатые валы с образованием прямого уступа при угле в плане 90 градусов. Резец токарный проходной упорный прямой 32х20х140 Т15К6 2101-0015. Державка 32×20 мм ставится в резцедержатель станков 16К25, 1М63, ДИП-300. Сплав Т15К6 рассчитан на конструкционная и легированная сталь на чистовых режимах. Обозначение 2101-0015 по ГОСТ 18879-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Наружная обработка на станках с резцедержателем под державку 32×20 мм.
- Посадочное место
- резцедержатель под державку 32×20 мм: станки 16К25, 1М63, ДИП-300
- Пластина
- типоразмер 07130 Т15К6 по ГОСТ 25426-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2101-0015 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2101-0059 под сталь и вязкие материалы
Назначение и область применения
Резец точит цилиндр и формирует прямой уступ за один проход. При угле в плане 90 градусов радиальная составляющая силы резания близка к нулю: длинный вал не отжимается и держит диаметр по всей длине. Прямая державка жестче изогнутой и предпочтительна на черновых проходах.
С
П
Сплав Т15К6 — титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта. Работает по материалам: конструкционная и легированная сталь на чистовых режимах. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный проходной упорный прямой
- Обозначение (шифр)
- 2101-0015, врезка пластины 10 градусов, правый
- Стандарт на инструмент
- ГОСТ 18879-73
- Сечение державки h×b
- 32 × 20 мм
- Общая длина L
- 140 мм
- Главный угол в плане
- 90 градусов
- Пластина
- 07130, 07140 Т15К6, ГОСТ 25426-90
- Пластина при врезке 0 градусов
- 67410, 67420
- Материал режущей части
- Т15К6 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Запись размера
- 32х20х140, 32x20x140, 32*20*140
Что означает обозначение 2101-0015
- 2101
- группа проходной упорный прямой в классификаторе режущего инструмента
- 0015
- типоразмер: сечение 32х20 мм, длина 140 мм
- 2101-0059
- то же с углом врезки пластины 0 градусов под сталь
- 07130
- типоразмер напайной пластины по ГОСТ 25426-90
- Т15К6
- титано-вольфрамовый сплав, 15 % карбида титана и 6 % кобальта
Ориентировочные режимы точения
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 80 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 358-517 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 279-438 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 199-318 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 80 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 32×20 мм рассчитана на станки 16К25, 1М63, ДИП-300. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2101-0059) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Почему стружка наматывается на деталь
- сливная стружка образуется при обработке вязких сталей с большой подачей и без стружколома. Заточите на передней поверхности лунку радиусом 2-4 мм или снизьте подачу: стружка начнет ломаться на отрезки.
- Можно ли работать без охлаждения
- твердый сплав допускает сухое резание, но при обработке вязких сталей охлаждение снижает налипание и наростообразование. Прерывать подачу СОЖ во время прохода нельзя: перепад температуры дает термические трещины в пластине.
Преимущества
- Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- Сплав Т15К6: конструкционная и легированная сталь на чистовых режимах
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Обозначение 2101-0015 взаимозаменяемо между изготовителями
- Пластина перепаивается при исчерпании ресурса переточек
- Державка из стали 45 садится в резцедержатель без подкладок
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 07130 Т15К6 ГОСТ 25426-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 67410 Т15К6 ГОСТ 25426-90
- Инструмент для смежной операции
- Резец проходной упорный изогнутый 32х20х170 ВК8
Другие сечения и марки сплава — в разделе Резцы токарные упорные прямые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
