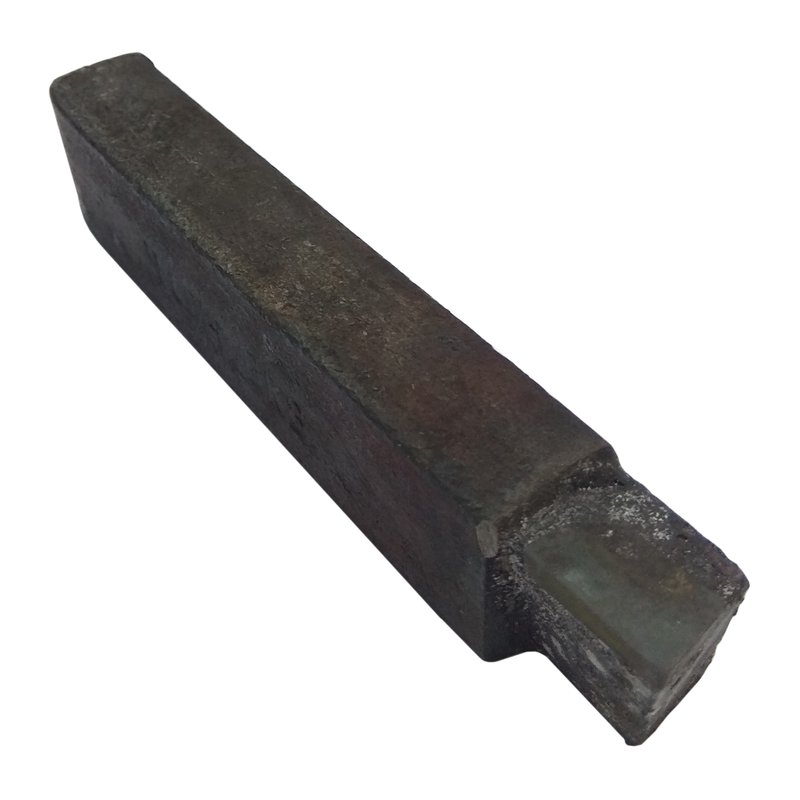

Токарная операция: обтачивает ступенчатые валы с образованием прямого уступа при угле в плане 90 градусов. Резец токарный проходной упорный прямой 25х16х120 ВК8 2101-0014. Державка 25×16 мм ставится в резцедержатель станков 16К20, 1К62, 1К625, ДИП-200. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2101-0014 по ГОСТ 18879-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.
- Посадочное место
- резцедержатель под державку 25×16 мм: станки 16К20, 1К62, 1К625, ДИП-200
- Пластина
- типоразмер 07090 ВК8 по ГОСТ 25426-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2101-0014 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2101-0058 под сталь и вязкие материалы
Назначение и область применения
Резец точит цилиндр и формирует прямой уступ за один проход. При угле в плане 90 градусов радиальная составляющая силы резания близка к нулю: длинный вал не отжимается и держит диаметр по всей длине. Прямая державка жестче изогнутой и предпочтительна на черновых проходах.
П
Д
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный проходной упорный прямой
- Обозначение (шифр)
- 2101-0014, врезка пластины 10 градусов, левый
- Стандарт на инструмент
- ГОСТ 18879-73
- Сечение державки h×b
- 25 × 16 мм
- Общая длина L
- 120 мм
- Главный угол в плане
- 90 градусов
- Пластина
- 07090, 07100 ВК8, ГОСТ 25426-90
- Пластина при врезке 0 градусов
- 67390, 67400
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- левое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2101-0014
- 2101
- группа проходной упорный прямой в классификаторе режущего инструмента
- 0014
- типоразмер: сечение 25х16 мм, длина 120 мм
- 2101-0058
- то же с углом врезки пластины 0 градусов под сталь
- 07090
- типоразмер напайной пластины по ГОСТ 25426-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы точения
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 424-637 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 477-690 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 796-1326 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 318-477 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×16 мм рассчитана на станки 16К20, 1К62, 1К625, ДИП-200. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2101-0058) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Как хранить резец между работами
- в ячейке или с надетым колпачком на режущую часть. Пластина твердая, но хрупкая: удар о соседний инструмент в ящике скалывает вершину, и резец уходит на переточку раньше срока.
- Можно ли перепаять пластину самостоятельно
- да, латунным или медно-цинковым припоем с бурой в качестве флюса при нагреве до 850-900 градусов. Охлаждение медленное в сухом песке: резкое охлаждение дает трещины в пластине по границе спая.
Преимущества
- ✓Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2101-0014 взаимозаменяемо между изготовителями
- ✓Державка из стали 45 садится в резцедержатель без подкладок
- ✓Единая система обозначений: повторный заказ по шифру
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 07090 ВК8 ГОСТ 25426-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 67390 ВК8 ГОСТ 25426-90
- Инструмент для смежной операции
- Резец проходной упорный изогнутый 25х16х140 ВК8 левый ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец проходной упорный прямой 25х16х120 Т15К6 ЧИЗ левый
- Правое исполнение
- Резец проходной упорный прямой 25х16х120 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные упорные прямые.
Как подобрать: вылет резца из резцедержателя держите в пределах 1,5 высоты державки, для 25 мм это 37 мм. Каждые лишние 10 мм вылета снижают жесткость примерно втрое и дают волнистость на поверхности при глубине резания свыше 3 мм.
