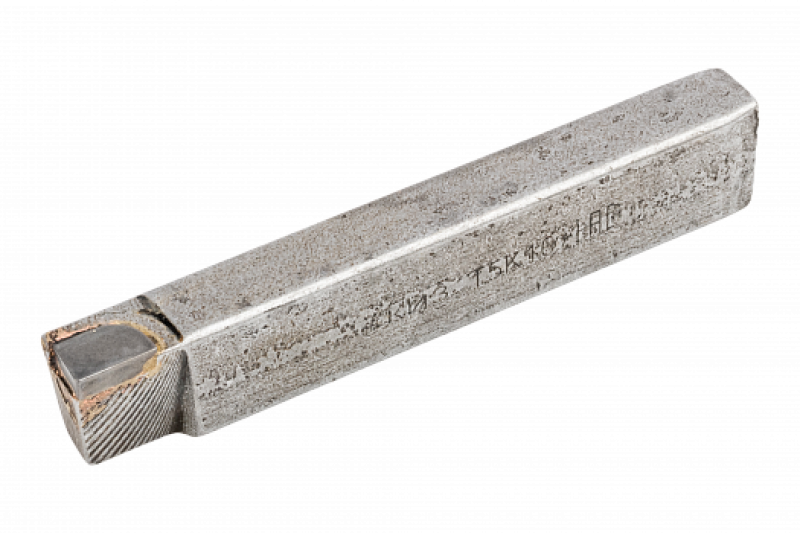

Резец токарный проходной упорный прямой 10х10х120 ВК8 обтачивает ступенчатые валы с образованием прямого уступа при угле в плане 90 градусов. Державка 10×10 мм ставится в резцедержатель станков настольные станки ТВ-4, ТВ-6, ТВ-7. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Изготовлен по типу ГОСТ 18879-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.
- Посадочное место
- резцедержатель под державку 10×10 мм: станки настольные станки ТВ-4, ТВ-6, ТВ-7
- Пластина
- типоразмер 07010 ВК8 по ГОСТ 25426-90
Назначение и область применения
Резец точит цилиндр и формирует прямой уступ за один проход. При угле в плане 90 градусов радиальная составляющая силы резания близка к нулю: длинный вал не отжимается и держит диаметр по всей длине. Прямая державка жестче изогнутой и предпочтительна на черновых проходах.
С
П
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный проходной упорный прямой
- Стандарт на инструмент
- по типу ГОСТ 18879-73
- Сечение державки h×b
- 10 × 10 мм
- Общая длина L
- 120 мм
- Главный угол в плане
- 90 градусов
- Пластина
- 07010, 07050 ВК8, ГОСТ 25426-90
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
Ориентировочные режимы точения
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 20 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 1273-1910 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 1432-2069 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 2387-3979 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 955-1432 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 20 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 10×10 мм рассчитана на станки настольные станки ТВ-4, ТВ-6, ТВ-7. На меньших станках применяется сечение 10х10 мм
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Чем отличается от резца из быстрорежущей стали
- твердый сплав держит в 3-5 раз большую скорость резания и работает по материалам, которые быстрорез не берет. Быстрорез вязче и терпимее к вибрации, поэтому применяется на маломощных станках.
- Чем отличается от сборного резца со сменной пластиной
- у напайного кромка восстанавливается переточкой, у сборного меняется поворотом пластины. Напайной выгоднее при малых объемах и на изношенном оборудовании, сборный при серийной работе на ЧПУ.
Преимущества
- Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Пластина перепаивается при исчерпании ресурса переточек
- Державка из стали 45 садится в резцедержатель без подкладок
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 07010 ВК8 ГОСТ 25426-90 для перепайки затупленного резца
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец проходной упорный прямой 10х10х120 Т15К6
- Меньшее сечение
- Резец проходной упорный прямой 8х8х120 ВК8
- Большее сечение
- Резец проходной упорный прямой 16х10х100 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы токарные упорные прямые.
Как подобрать: установите вершину резца строго по оси центров, допуск 0,1 мм. При завышении кромки задний угол уменьшается и резец трет заднюю поверхность, при занижении растет отжим детали и на поверхности появляется конусность по длине прохода.
