Левые спиральные сверла отличаются от обычных направлением винтовых канавок: инструмент работает при вращении шпинделя против часовой стрелки. Выпускаются по тому же ГОСТ 10902-77, что и правые сверла средней серии, но имеют собственные обозначения в таблице стандарта. Левое направление в этом стандарте нормировано с диаметра 1,0 мм и выше — для диаметров 0,25–0,98 мм левые исполнения не установлены.
Высверливание сломанного крепежа — основная задача. Правое сверло при заглублении создает момент в сторону затяжки и нередко досаживает обломок болта или шпильки в резьбу. Левое работает наоборот: момент направлен на выкручивание, и обломок часто выходит сам, не дожидаясь, пока сверло пройдет насквозь. Деталь и резьба остаются целыми.
Отверстия под левую резьбу — педальные оси, левые резьбовые соединения в ступицах, узлы, где правая резьба самоотвинчивалась бы от вращения механизма.
Станки с левым вращением шпинделя — многошпиндельные и агрегатные станки со встречным вращением, токарная обработка при обратном ходе шпинделя.
По геометрии левое сверло идентично правому: та же двухзаходная спираль, тот же угол при вершине 118° (135° для твердых материалов), тот же цилиндрический хвостовик. Отличие одно — направление закрутки канавок. Размеры L и l для одного диаметра совпадают с правым исполнением, различаются только обозначение и направление спирали.
Размеры поводков — по СТ СЭВ 198, центровые отверстия — по ГОСТ 14034, технические требования — по ГОСТ 2034, конструктивные элементы режущей части — по ГОСТ 4010. Материал — быстрорежущая сталь Р6М5 (HSS), Р6М5К5 или Р18.
| Признак | Что означает |
|---|---|
| Класс А1 — повышенная точность | Шлифованный профиль, допуск диаметра h8, минимальное биение. Для отверстий под развертывание и посадки с допуском |
| Классы В1 и В — нормальная точность | Стандартное исполнение по ГОСТ, допуск диаметра h9. Основной объем работ, включая высверливание крепежа |
| Исполнение 1 | Базовый вариант, охватывает весь диапазон диаметров |
| Исполнение 2 | Второй конструктивный вариант со своими обозначениями; в таблице стандарта появляется начиная с диаметра 3,1 мм |
Для задачи «высверлить обломок» повышенная точность не нужна: платить за класс А1 имеет смысл только там, где отверстие идет в размер. Пример такой позиции — Сверло ц/х ф 1.6 мм левое Р6М5К5 шлифованное А1 OTTIMO (LH) 43/20 мм 2300-8102 ГОСТ 10902-77.
Левые сверла имеют собственные номера в таблице стандарта — буква «Л» к обозначению здесь не добавляется (в отличие от длинной серии по ГОСТ 886-77, где левое направление обозначается именно так). Проверенные значения для ходовых диаметров:
| d, мм | L, мм | l, мм | Класс А1, исп. 1 | Классы В1, В, исп. 1 | Классы В1, В, исп. 2 |
|---|---|---|---|---|---|
| 1,0 | 34 | 12 | 2300-8072 | 2300-0542 | — |
| 2,0 | 49 | 24 | 2300-8122 | 2300-0415 | — |
| 3,0 | 61 | 33 | 2300-7516 | 2300-0429 | — |
| 4,0 | 75 | 43 | 2300-0441 | 2300-7546 | 2300-6546 |
| 5,0 | 86 | 52 | 2300-0448 | 2300-6174 | 2300-6574 |
| 6,0 | 93 | 57 | 2300-8169 | 2300-0455 | 2300-2583 |
| 6,8 | 109 | 69 | 2300-6218 | 2300-0563 | 2300-2591 |
| 7,0 | 109 | 69 | 2300-6224 | 2300-0461 | 2300-2593 |
| 8,0 | 117 | 75 | 2300-6248 | 2300-0469 | 2300-2602 |
| 8,5 | 117 | 75 | 2300-6262 | 2300-0474 | 2300-2607 |
| 10,0 | 133 | 87 | 2300-6298 | 2300-0482 | 2300-2622 |
| 10,2 | 133 | 87 | 2300-6304 | 2300-0484 | 2300-2624 |
| 12,0 | 151 | 101 | 2300-6348 | 2300-0493 | 2300-2641 |
| 14,0 | 160 | 108 | 2300-6402 | 2300-0500 | 2300-2657 |
| 16,0 | 178 | 120 | 2300-6424 | 2300-0508 | 2300-2666 |
| 18,0 | 195 | 130 | 2300-6446 | 2300-0515 | 2300-2675 |
| 20,0 | 205 | 140 | 2300-6468 | 2300-0523 | 2300-2684 |

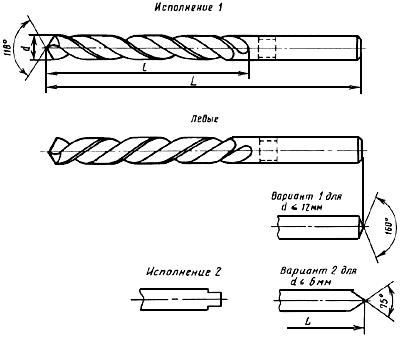

Пример полного обозначения: Сверло 2300-0469 ГОСТ 10902-77 — левое сверло ф 8,0 мм нормальной точности, исполнение 1. Полная таблица для всех диаметров — на изображении ниже и в тексте ГОСТ 10902-77. Шаг размерного ряда: 0,05 мм до 3 мм, далее 0,1 мм с добавлением промежуточных значений (3,15; 4,25; 14,25; 15,75). Позиции этого ряда в каталоге: Сверло ц/х ф 2.15 Р6М5 Вильнюс левое, Сверло ц/х ф 2.2 Р6М5К5 Вильнюс левое, Сверло ц/х ф 2.4 мм левое Р6М5К5 (LH) 57/30 мм 2300-0421 ГОСТ 10902-77.
| Резьба обломка | Под экстрактор (40–50 % от d) | Полное высверливание до внутреннего диаметра |
|---|---|---|
| М6 | 2,5 – 3,0 мм | 4,9 мм |
| М8 | 3,3 – 4,0 мм | 6,6 мм |
| М10 | 4,2 – 5,0 мм | 8,4 мм |
| М12 | 5,0 – 6,0 мм | 10,1 мм |
| М14 | 5,8 – 7,0 мм | 11,8 мм |
| М16 | 6,6 – 8,0 мм | 13,8 мм |
Полное высверливание до внутреннего диаметра резьбы оставляет тонкую спираль остатка, которая выбирается метчиком или бородком, — резьба в детали сохраняется. Если планируется экстрактор, отверстие должно быть строго по центру: смещение уводит экстрактор в стенку и разбивает резьбу.
Под левую метрическую резьбу диаметры те же, что и под правую: М6×1 — 5,0 мм; М8×1,25 — 6,8 мм; М10×1,5 — 8,5 мм; М12×1,75 — 10,2 мм.
| Обрабатываемый материал | Скорость резания v, м/мин | Подача s, мм/об (ф3 / ф6 / ф12) |
|---|---|---|
| Сталь конструкционная (Ст3, 45) | 20 – 30 | 0,06 / 0,12 / 0,22 |
| Сталь легированная (40Х, 30ХГСА) | 14 – 20 | 0,05 / 0,10 / 0,18 |
| Нержавеющая сталь (12Х18Н10Т) | 8 – 12 | 0,04 / 0,08 / 0,14 |
| Чугун серый (СЧ20) | 15 – 25 | 0,08 / 0,15 / 0,28 |
| Алюминиевые сплавы | 40 – 70 | 0,08 / 0,16 / 0,30 |
Режимы те же, что у правых сверл того же диаметра. СОЖ обязательна при диаметре свыше 5 мм и по вязким материалам. Отдельное правило для высверливания обломка: подача минимальная, нажим легкий. Задача — дать сверлу закусить и раскрутить обломок, а не пробить его насквозь; избыточное осевое усилие срывает резьбу в детали.
| Раздел | Стандарт | Когда применять |
|---|---|---|
| Левые сверла ц/х (этот раздел) | ГОСТ 10902-77 | Сломанный крепеж, левая резьба, левое вращение шпинделя |
| Средняя серия ц/х | ГОСТ 10902-77 | Универсальный выбор, ф 0,25–20 мм |
| Длинная серия ц/х | ГОСТ 886-77 | Глубокие отверстия; левое направление — по согласованию, обозначается буквой Л |
| Монолитные твердосплавные | ГОСТ 17275-71 | Закаленный обломок, который не берет быстрорежущая сталь |
| Наборы сверл ц/х | ГОСТ 10902-77 | Комплектование мастерской или бригады |
Подойдет ли левое сверло к обычной дрели?
Да, хвостовик цилиндрический и зажимается в стандартный патрон. Но дрель должна иметь реверс: при вращении по часовой стрелке левое сверло не режет, а только полирует поверхность.
Всегда ли обломок выкручивается сам?
Нет. Это происходит, когда обломок не прикипел и не посажен на фиксатор резьбы. Прогрев узла и проникающая смазка заметно повышают шансы. Если обломок не пошел — сверло просто высверливает его как обычное, ничего не теряется.
Чем левое сверло отличается от экстрактора?
Экстрактор не сверлит: его забивают в уже готовое отверстие и выкручивают обломок. Левое сверло совмещает обе операции и часто решает задачу без экстрактора. Связка «левое сверло + экстрактор» остается самой надежной для прикипевшего крепежа.
Зачем левое сверло для левой резьбы, если отверстие круглое?
Диаметр действительно одинаков, но на станках, где нарезание левой резьбы идет при обратном вращении, левое сверло позволяет не менять направление шпинделя между операциями и правильно отводит стружку.
Можно ли перетачивать?
Да, как обычное сверло: угол при вершине 118°, симметричность кромок в пределах 0,05 мм, охлаждение при заточке. Важно не перепутать сторону задней поверхности — геометрия зеркальна правому сверлу.
Как заказать типоразмер, которого нет в списке?
Часть позиций доступна под заказ. Сообщите диаметр, класс точности, марку стали или обозначение по ГОСТ — проверим наличие у производителей.
