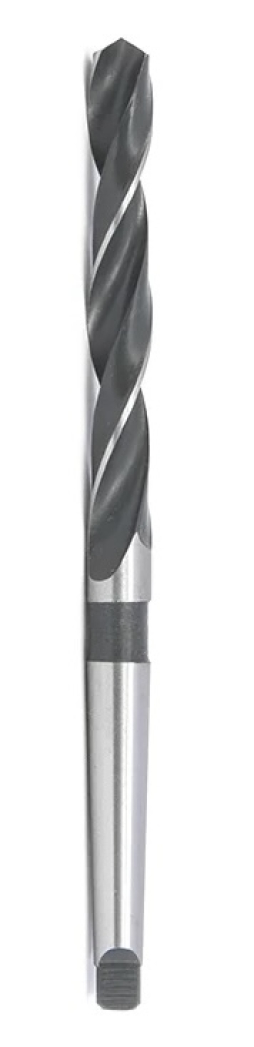

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.
Сверло к/х ф 6.8 мм длинное Р6М5 170/90 2301-3359
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Оплата в «Сплав Харьков» - все расчеты в гривнах.
Безналичный расчет с НДС (+20%) или без НДС (+10%).
Наличный расчет
Минимальная сумма заказа 300 грн.
Спиральное сверло с коническим хвостовиком Ø 6,8 мм из быстрорежущей стали Р6М5, длинная серия по ГОСТ 12121-77. Общая длина 170 мм, рабочая часть 90 мм, хвостовик конус Морзе КМ1, обозначение 2301-3359.
Обрабатываемые материалы (быстрорежущая сталь Р6М5):
Сверло Ø 6,8 мм предназначено для сверления сквозных и глухих отверстий на сверлильных, расточных, токарных и радиально-сверлильных станках. Конический хвостовик садится прямо в шпиндель или через переходную втулку - сверлильный патрон не нужен, момент передается трением по конусу, поэтому сверло не проворачивается. Угол при вершине 118°, направление спирали правое. Длинная серия рассчитана на работу через кондукторные втулки и в углублениях, куда обычное сверло просто не достает патроном или шпинделем.
Обозначение заменяет описание в заявке: запись «Сверло 2301-3359 ГОСТ 12121-77» однозначно определяет типоразмер.
Хвостовик выполнен конусом Морзе КМ1 по ГОСТ 25557 - диаметр большого основания 12,065 мм. Если гнездо шпинделя того же номера, сверло ставится напрямую; если гнездо крупнее, между ними ставят переходную конусную втулку по ГОСТ 13598. Посадка самозажимная: момент держится трением конических поверхностей, а лапка на конце хвостовика служит упором для клина-выколотки при извлечении. Перед установкой конус и гнездо протирают насухо - масляная пленка или стружка на конусе дают биение и проворот.
Длинная серия - промежуточное исполнение между нормальной и удлиненной: рабочая часть 90 мм при общей длине 170 мм. Берут ее, когда нормальной серии уже не хватает по вылету, а полноценное удлиненное сверло теряет жесткость.
Р6М5 закрывает основной объем станочного сверления: углеродистые, конструкционные и низколегированные стали, чугун, цветные сплавы.
| Обрабатываемый материал | v, м/мин | n, об/мин | s, мм/об |
|---|---|---|---|
| Сталь конструкционная, до 750 МПа | 25 | 1170 | 0,10-0,18 |
| Сталь легированная, 750-1000 МПа | 16 | 750 | 0,10-0,18 |
| Чугун серый | 22 | 1030 | 0,10-0,18 |
| Латунь, бронза | 45 | 2105 | 0,10-0,18 |
| Алюминий и сплавы | 60 | 2810 | 0,10-0,18 |
Значения рассчитаны для диаметра 6,8 мм с подачей СОЖ и служат отправной точкой. Момент растет пропорционально квадрату диаметра, поэтому на большом сверле сначала снижают подачу, а не обороты.
Какой конус у этого сверла?
Конус Морзе КМ1 по ГОСТ 25557, диаметр большого основания 12,065 мм. В шпиндель с гнездом КМ1 сверло садится напрямую, к большему гнезду подбирают переходную втулку.
Что делать, если конус на станке больше?
Ставят переходную конусную втулку по ГОСТ 13598: она надевается на хвостовик и увеличивает посадочный конус на один-два номера. Обратная задача - уменьшить конус - решается только сменой сверла.
Хватит ли длины?
Рабочая часть 90 мм - это глубина, на которую сверло реально уходит в деталь. Общая длина 170 мм включает конус и лапку и в расчет глубины не идет.
Можно ли перетачивать?
Да, по задней поверхности с сохранением угла при вершине 118° и симметричности кромок в пределах 0,05 мм. Сверло при заточке охлаждают: перегрев отпускает режущую кромку.
Весь раздел - к/х длинная серия ГОСТ 12121-77. Смежные исполнения: к/х средняя серия ГОСТ 10903-77, к/х удлиненная серия ГОСТ 2092-77, сверла с цилиндрическим хвостовиком ГОСТ 10902-77.
Как подобрать: сначала смотрят гнездо шпинделя: номер конуса сверла должен совпадать с ним или быть меньше, тогда ставится переходная втулка. Под резьбу диаметр берут как номинал минус шаг, под развертывание оставляют припуск 0,1-0,3 мм на диаметр. Глубина за проход - не более трех диаметров, то есть 20 мм для этого сверла; дальше сверло выводят для удаления стружки.
