Сверло перовое сборное к/х ф 51-63 мм (державка для перовой пластины) КМ5 L=300 мм Орша уценка

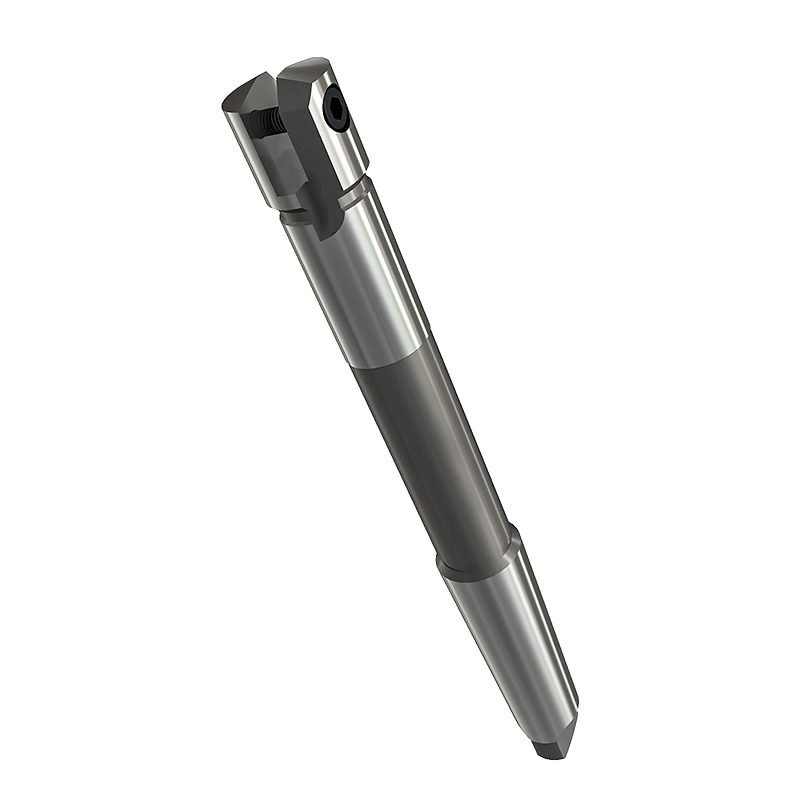

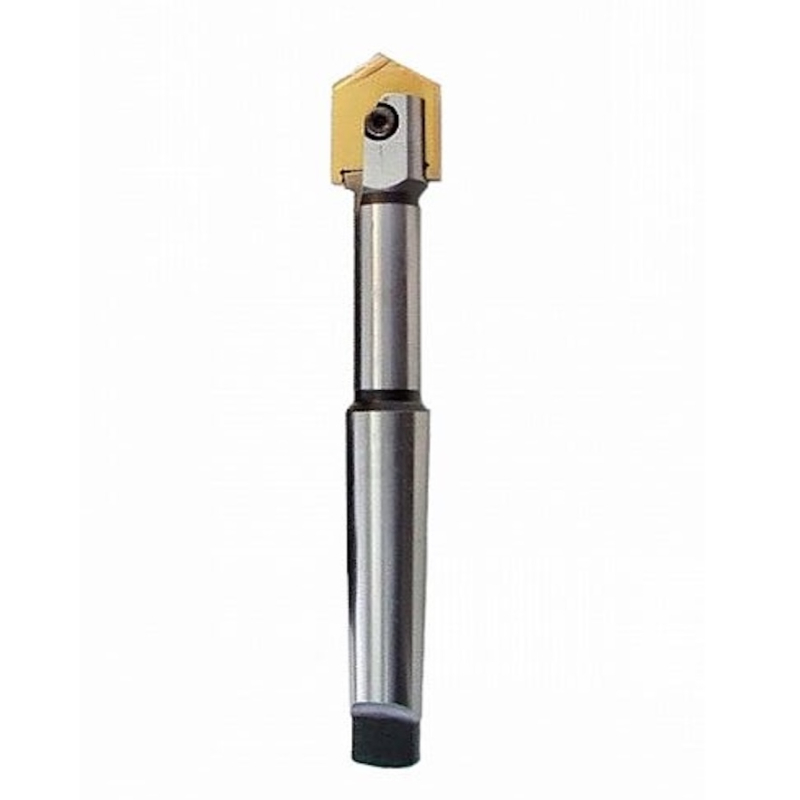

Державка (оправка) для сменной перовой пластины на диаметры 51-63 мм с коническим хвостовиком КМ5. Вместе с пластиной по ГОСТ 25526-82 образует сборное перовое сверло: один корпус закрывает 13 типоразмеров отверстий. Общая длина 300 мм. Производство: Орша.

Совместимость и подбор

Диапазон отверстий 51-63 мм; конкретный диаметр задает установленная пластина. Один корпус закрывает 13 типоразмеров.

Диаметр получаемых отверстий

51-63 мм

Принимаемые пластины

2000-1235 … 2000-1248 по ГОСТ 25526-82, 13 типоразмеров

Посадочное гнездо

паз шириной 44 мм под пластину толщиной 10 мм, винт через отверстие 12 мм

Установка в станок

конус Морзе 5 напрямую либо через переходную втулку

Вылет

общая длина 300 мм, ограничивает доступную глубину сверления

Назначение и область применения

Державка — многоразовая часть сборного перового сверла. Ее ставят в шпиндель радиально-сверлильного или вертикально-сверлильного станка, а диаметр отверстия меняют сменой пластины. Для диапазона 51-63 мм это 13 размеров отверстий на одном корпусе.

Такая схема экономит на инструменте там, где цельные спиральные сверла большого диаметра стоят дорого и требуют мощного станка: фланцы, плиты, ступицы, корпусные детали, прошивка отверстий под последующую расточку.

Характеристики

Тип

державка (оправка) для сменной перовой пластины

Диапазон диаметров

51-63 мм

Хвостовик

конический, конус Морзе 5

Общая длина

300 мм

Подвод СОЖ

наружный

Пластины

по ГОСТ 25526-82, обозначения 2000-1235 … 2000-1248

Производство

Орша

Состояние

уценка

Ориентировочные режимы сверления

Значения ориентировочные, для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения пересчитана под диаметр 63 мм по формуле n = 1000·Vc / (π·D). Подачу снижают на 30-40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем. Для нижнего края диапазона (51 мм) частоту вращения увеличивают пропорционально отношению диаметров.

Частые вопросы

Какие пластины сюда встают?

Пластины по ГОСТ 25526-82 с обозначениями от 2000-1235 (51 мм) до 2000-1248 (63 мм). За пределами диапазона не подойдут: у соседних групп другая ширина посадочной части.

Что если у станка конус меньше КМ5?

Ставят переходную втулку. Обратный вариант — конус станка больше — решается переходной втулкой на увеличение.

Пластина в комплект входит?

Нет, державка поставляется без пластины — диаметр выбирается отдельно.

Какая глубина сверления доступна?

Ограничена вылетом: общая длина державки 300 мм за вычетом конуса и вылета из шпинделя. При вылете свыше пяти диаметров подачу снижают.

Преимущества

• Один корпус на 13 диаметров отверстий вместо 13 цельных сверл
• Изнашивается только пластина, державка служит годами
• Конус Морзе 5 — прямая установка в шпиндель без патрона
• Посадка по ГОСТ 25526-82: пластины любого производителя взаимозаменяемы
