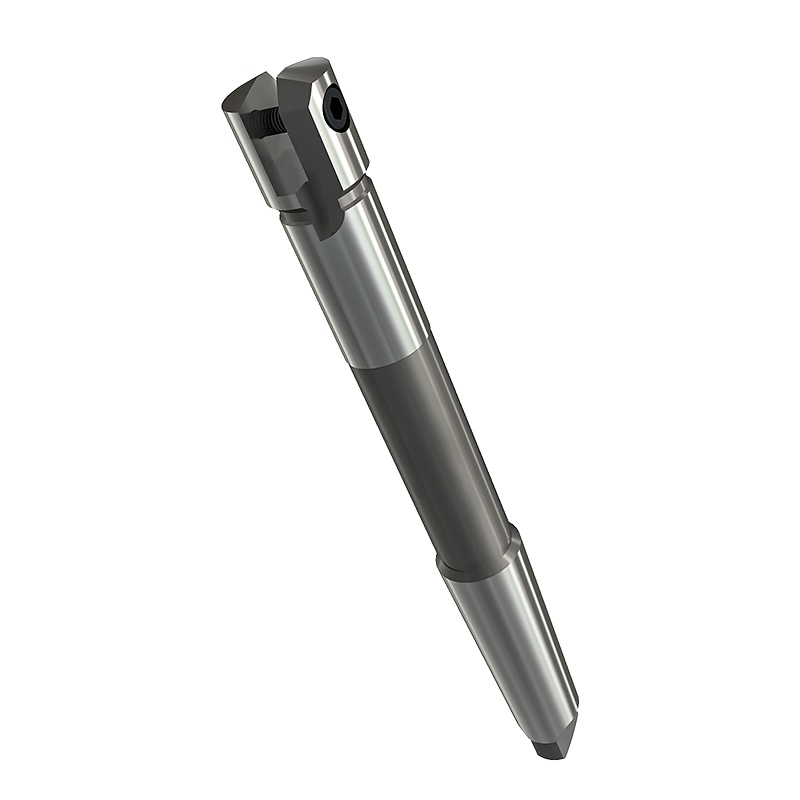

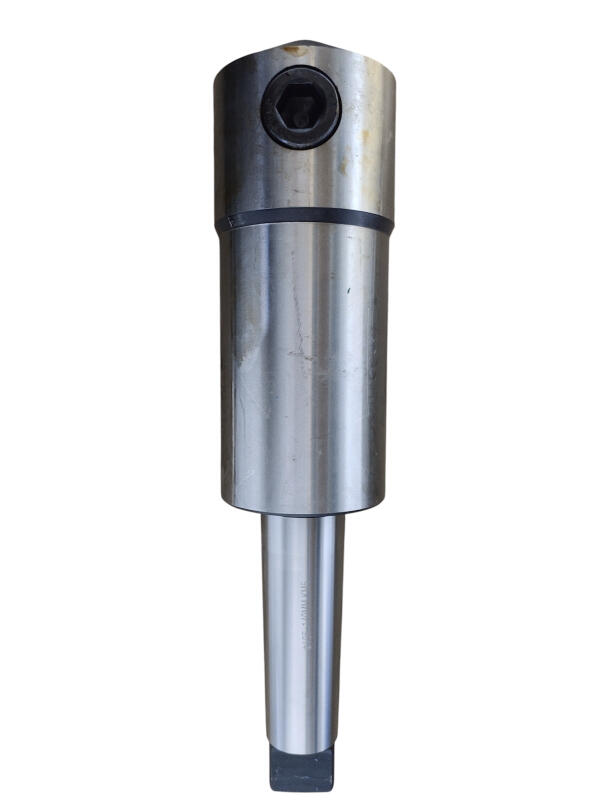

Сверло перовое сборное к/х ф105-140 мм (державка для перовой пластины) КМ5 OTTIMO

Державка (оправка) для сменной перовой пластины на диаметры 105-140 мм с коническим хвостовиком КМ5. Вместе с пластиной по ГОСТ 25526-82 образует сборное перовое сверло: один корпус закрывает 11 типоразмеров отверстий. Производство: OTTIMO.

Совместимость и подбор

Диапазон отверстий 105-140 мм; конкретный диаметр задает установленная пластина. Один корпус закрывает 11 типоразмеров.

Диаметр получаемых отверстий

105-140 мм

Принимаемые пластины

2000-1267 … 2000-1278 по ГОСТ 25526-82, 11 типоразмеров

Посадочное гнездо

паз шириной 90 мм под пластину толщиной 18 мм, винт через отверстие 22 мм

Установка в станок

конус Морзе 5 напрямую либо через переходную втулку

Назначение и область применения

Державка — многоразовая часть сборного перового сверла. Ее ставят в шпиндель радиально-сверлильного или вертикально-сверлильного станка, а диаметр отверстия меняют сменой пластины. Для диапазона 105-140 мм это 11 размеров отверстий на одном корпусе.

Такая схема экономит на инструменте там, где цельные спиральные сверла большого диаметра стоят дорого и требуют мощного станка: фланцы, плиты, ступицы, корпусные детали, прошивка отверстий под последующую расточку.

Характеристики

Тип

державка (оправка) для сменной перовой пластины

Диапазон диаметров

105-140 мм

Хвостовик

конический, конус Морзе 5

Подвод СОЖ

наружный

Пластины

по ГОСТ 25526-82, обозначения 2000-1267 … 2000-1278

Производство

OTTIMO

Ориентировочные режимы сверления

Значения ориентировочные, для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения пересчитана под диаметр 140 мм по формуле n = 1000·Vc / (π·D). Подачу снижают на 30-40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем. Для нижнего края диапазона (105 мм) частоту вращения увеличивают пропорционально отношению диаметров.

Частые вопросы

Какие пластины сюда встают?

Пластины по ГОСТ 25526-82 с обозначениями от 2000-1267 (105 мм) до 2000-1278 (130 мм). За пределами диапазона не подойдут: у соседних групп другая ширина посадочной части.

Что если у станка конус меньше КМ5?

Ставят переходную втулку. Обратный вариант — конус станка больше — решается переходной втулкой на увеличение.

Пластина в комплект входит?

Нет, державка поставляется без пластины — диаметр выбирается отдельно.

Какая глубина сверления доступна?

Ограничена вылетом державки из шпинделя; при большом вылете подачу снижают на 30-40 %.

Преимущества

• ✓Один корпус на 11 диаметров отверстий вместо 11 цельных сверл
• ✓Изнашивается только пластина, державка служит годами
• ✓Конус Морзе 5 — прямая установка в шпиндель без патрона
• ✓Посадка по ГОСТ 25526-82: пластины любого производителя взаимозаменяемы
