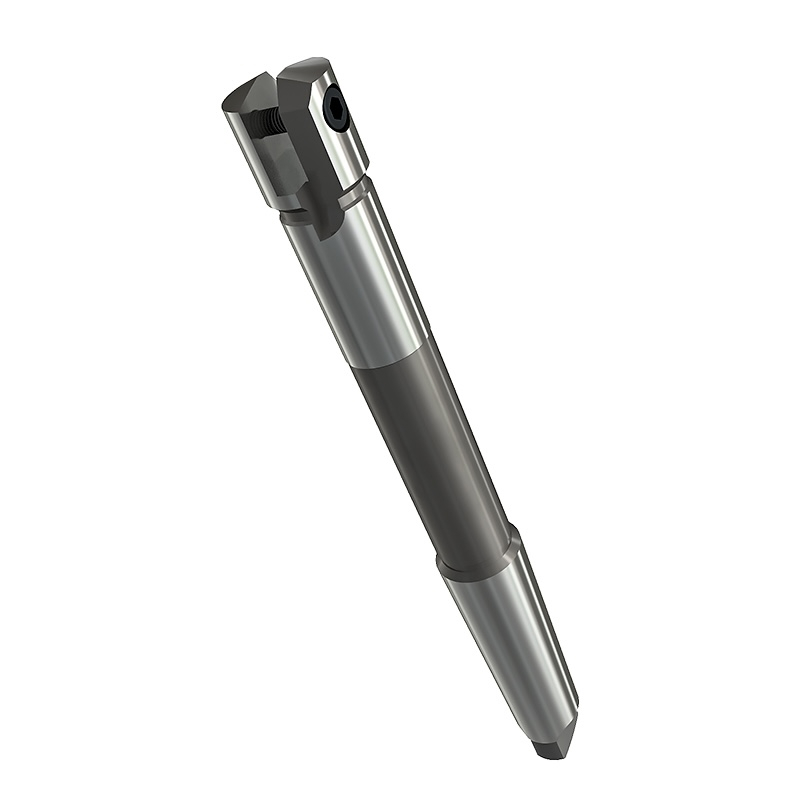

Сверло перовое сборное к/х ф 51-63 мм (державка для перовой пластины) КМ5 OTTIMO

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.

3700 ₴-617₴ 3083 ₴

На складе: 9шт.

Код товара: SP-50003

В наличии

Информация

Сверло перовое сборное к/х ф 51-63 мм (державка для перовой пластины) КМ5 OTTIMO

Доставка

Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.

При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.

Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.

Оплата

Оплата в «Сплав Харьков» - все расчеты в гривнах.

Безналичный расчет с НДС (+20%) или без НДС (+10%).

Юрлица и ФОП: для выписки счета-фактуры укажите ваш код ЕГРПОУ
Физлица: оплата счета в любом банке или отделении.

Наличный расчет

Перевод на карту предприятия - реквизиты выдаст менеджер после подтверждения наличия товара.
Оплата при получении в отделении Новой Почты (доставка денег - за счет получателя).

Минимальная сумма заказа 300 грн.

OTTIMO Новый SP-50003

Державка (оправка) для сменной перовой пластины на диаметры 51-63 мм с коническим хвостовиком КМ5. Вместе с пластиной по ГОСТ 25526-82 образует сборное перовое сверло: один корпус закрывает 13 типоразмеров отверстий. Производство: OTTIMO.

Совместимость и подбор

Диапазон отверстий 51-63 мм; конкретный диаметр задает установленная пластина. Один корпус закрывает 13 типоразмеров.

Диаметр получаемых отверстий: 51-63 мм
Принимаемые пластины: 2000-1235 … 2000-1248 по ГОСТ 25526-82, 13 типоразмеров
Посадочное гнездо: паз шириной 44 мм под пластину толщиной 10 мм, винт через отверстие 12 мм
Установка в станок: конус Морзе 5 напрямую либо через переходную втулку

Назначение и область применения

Державка — многоразовая часть сборного перового сверла. Ее ставят в шпиндель радиально-сверлильного или вертикально-сверлильного станка, а диаметр отверстия меняют сменой пластины. Для диапазона 51-63 мм это 13 размеров отверстий на одном корпусе.

Такая схема экономит на инструменте там, где цельные спиральные сверла большого диаметра стоят дорого и требуют мощного станка: фланцы, плиты, ступицы, корпусные детали, прошивка отверстий под последующую расточку.

Характеристики

Тип: державка (оправка) для сменной перовой пластины
Диапазон диаметров: 51-63 мм
Хвостовик: конический, конус Морзе 5
Подвод СОЖ: наружный
Пластины: по ГОСТ 25526-82, обозначения 2000-1235 … 2000-1248
Производство: OTTIMO

Ориентировочные режимы сверления

Обрабатываемый материал	Vc, м/мин	n, об/мин	Подача s, мм/об
Сталь конструкционная до 800 МПа	12-18	60-90	0,14-0,24
Чугун серый HB 180-220	10-14	50-70	0,14-0,24
Нержавеющая сталь	6-9	30-45	0,14-0,24
Алюминиевые сплавы	40-70	200-355	0,14-0,24

Значения ориентировочные, для пластины из Р6М5 без покрытия с подачей СОЖ. Частота вращения пересчитана под диаметр 63 мм по формуле n = 1000·Vc / (π·D). Подачу снижают на 30-40 % при сквозном выходе сверла, при вылете державки свыше пяти диаметров и на станках с изношенным шпинделем. Для нижнего края диапазона (51 мм) частоту вращения увеличивают пропорционально отношению диаметров.

Частые вопросы

Какие пластины сюда встают?: Пластины по ГОСТ 25526-82 с обозначениями от 2000-1235 (51 мм) до 2000-1248 (63 мм). За пределами диапазона не подойдут: у соседних групп другая ширина посадочной части.
Что если у станка конус меньше КМ5?: Ставят переходную втулку. Обратный вариант — конус станка больше — решается переходной втулкой на увеличение.
Пластина в комплект входит?: Нет, державка поставляется без пластины — диаметр выбирается отдельно.
Какая глубина сверления доступна?: Ограничена вылетом державки из шпинделя; при большом вылете подачу снижают на 30-40 %.

Преимущества

✓Один корпус на 13 диаметров отверстий вместо 13 цельных сверл
✓Изнашивается только пластина, державка служит годами
✓Конус Морзе 5 — прямая установка в шпиндель без патрона
✓Посадка по ГОСТ 25526-82: пластины любого производителя взаимозаменяемы

Сопутствующие товары

Пластина 55 мм: Пластина к перовому сверлу (перо) D 55 мм (2000-1239) Р6М5 Орша
Пластина 57 мм: Пластина к перовому сверлу (перо) D 57 мм (2000-1242) Р6М5 Орша
Пластина 62 мм: Пластина к перовому сверлу (перо) D 62 мм (2000-1247) Р6М5 OTTIMO

Соседние типоразмеры

Диапазон ниже — 40-50 мм: Сверло перовое сборное к/х ф 40-50 мм (державка для перовой пластины) КМ4 OTTIMO
Диапазон выше — 105-140 мм: Сверло перовое сборное к/х ф105-140 мм (державка для перовой пластины) КМ5 OTTIMO

Весь раздел — Державки (оправки) для перовых пластин. Диапазоны державок и подбор пластины по диаметру: Сверла перовые по металлу ГОСТ 25526-82.

Как подобрать. Сначала диаметр отверстия — он должен попасть в 51-63 мм. Затем конус шпинделя: КМ5 ставится напрямую, меньший конус — через переходную втулку. Пластина заказывается отдельно, паз под ширину 44 мм и винт 12 мм.
