Тиски слесарные: классификация, конструкция, выбор по ГОСТ 4045-75

Слесарные тиски — базовый зажимной инструмент каждого слесарного верстака, без которого невозможно выполнить ни одну ручную операцию по металлу: опиловку, рубку, гибку, правку, клёпку, нарезание резьбы, сборку и разборку узлов. По ГОСТ 4045-75 слесарные тиски чётко классифицированы по типу, исполнению и размеру — что позволяет точно подобрать инструмент под конкретные задачи производственного участка.

Типы слесарных тисков по ГОСТ 4045-75

Стандарт устанавливает три типа слесарных тисков, принципиально отличающихся конструкцией рабочих губок.

Тип 1 — тиски общего назначения. Универсальный вариант для всех видов слесарных работ. Обе губки — неподвижная и подвижная — выполнены в виде плоских параллельных плит с насечкой. Обеспечивают надёжный захват плоских, цилиндрических и призматических заготовок. Применяются в машиностроении, ремонтных цехах, учебных мастерских и на монтажных участках. Охватывают наиболее широкий диапазон типоразмеров — ширина губок от 63 до 200 мм.

Тип 2 — тиски с поворотной губкой для фасонных деталей. Подвижная губка выполнена с возможностью углового поворота, что позволяет зажимать детали сложной геометрии — клиновидные, конические, с непараллельными зажимными поверхностями — без применения подкладок. Применяются в инструментальных цехах, на разметочных плитах и при обработке литых деталей со сложным профилем. Ширина губок 100–140 мм.

Тип 3 — тиски с дополнительными губками для труб. В дополнение к основным плоским губкам оснащены призматическими вставками в нижней части корпуса, которые надёжно фиксируют круглые детали: трубы, валы, штанги, прутки. Применяются сантехниками, монтажниками, газорезчиками и в ремонтных мастерских при работе с трубопроводами. Ширина губок 80–160 мм.

Исполнения слесарных тисков

Тиски всех трёх типов выпускаются в четырёх исполнениях, сочетающих два независимых параметра: поворотность основания и наличие ускоренного холостого хода.

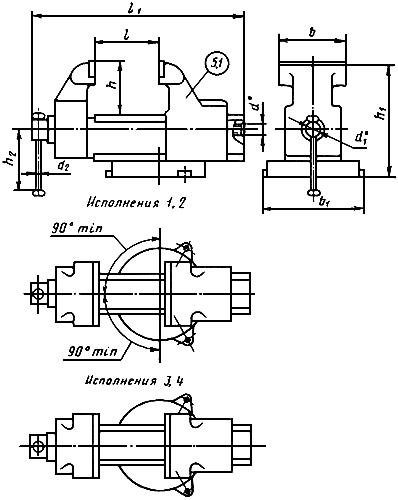

Исполнение 1 — поворотные без ускоренного холостого хода. Основание тисков может вращаться в горизонтальной плоскости на 360° и фиксироваться в любом положении затяжным болтом. Это позволяет разворачивать заготовку к мастеру без её перезажима. Привод подвижной губки — стандартный ходовой винт, каждый оборот рукоятки перемещает губку на шаг резьбы.

Исполнение 2 — поворотные с ускоренным холостым ходом. Поворотное основание дополнено механизмом быстрого разжима: при нажатии на рычаг или педаль подвижная губка освобождается от ходового винта и может перемещаться вручную на любое расстояние без вращения рукоятки. Это резко сокращает время на переналадку при работе с деталями разного размера. Оптимальны для серийного производства.

Исполнение 3 — неповоротные без ускоренного холостого хода. Основание жёстко закреплено на верстаке. Обеспечивает максимальную жёсткость конструкции при ударных нагрузках — рубке, правке, клёпке. Масса ниже, чем у поворотных аналогов того же типоразмера. Применяются там, где ориентация тисков постоянна и переналадка не требуется.

Исполнение 4 — неповоротные с ускоренным холостым ходом. Сочетают жёсткость неповоротного корпуса со скоростью переналадки благодаря механизму быстрого разжима. Оптимальны для рабочих мест с фиксированной ориентацией тисков и высоким темпом смены деталей.

Исполнение корпусных деталей: А и Б

Дополнительно тиски каждого типа и исполнения выпускаются в двух вариантах корпусных деталей.

Исполнение корпуса А — корпус и губки выполнены из серого чугуна. Обеспечивает хорошее виброгашение, достаточную прочность для стандартных слесарных нагрузок, более низкую стоимость. Подходит для общемашиностроительных задач.

Исполнение корпуса Б — корпус из высокопрочного чугуна или стального литья. Повышенная ударная вязкость, устойчивость к сколам при интенсивных ударных операциях. Рекомендуется для тяжёлых условий работы: кузнечных и рихтовочных участков, работы с твёрдыми и закалёнными деталями.

Таблица обозначений и типоразмеров по ГОСТ 4045-75

Обозначение по ГОСТ включает номер тисков и полностью идентифицирует тип, исполнение, корпус и размер. Например: «Тиски 7827-0251 ГОСТ 4045-75» — тип 1, исполнение 1, корпус А, ширина губок 63 мм, ход 80 мм.

Тип 1 — тиски общего назначения

Тип 2 — тиски с поворотной губкой для фасонных деталей

Тип 3 — тиски с дополнительными губками для труб

Примечания к таблице: — b — ширина губок, мм; l — длина хода подвижной губки, мм. — Прочерк (—) означает, что данная комбинация типоразмера и исполнения стандартом не предусмотрена. — Полное обозначение при заказе и в конструкторской документации: например, «Тиски 7827-0263 ГОСТ 4045-75» — тип 1, исполнение 1, корпус А, b = 160 мм, l = 200 мм. — Ширина губок 140 и 150 мм в типе 1 относится к одному типоразмеру: 140 мм — для исполнений с литым корпусом А (серый чугун), 150 мм — для корпуса Б.

Как правильно выбрать слесарные тиски

Шаг 1 — определите тип по характеру работ. Для общих слесарных задач — тип 1. Для зажима деталей с непараллельными или конусными поверхностями — тип 2. Для работы с трубами и круглым прокатом — тип 3.

Шаг 2 — выберите ширину губок. Ширина губок определяет максимальный размер надёжно зажимаемой заготовки. Правило: ширина губок должна быть не меньше ширины самой крупной заготовки, с которой предстоит работать. Для учебных мастерских достаточно 80–100 мм, для слесарно-механических цехов - 125–160 мм, для тяжёлых и кузнечных работ — 160–200 мм.

Шаг 3 — оцените необходимость поворота. Если на рабочем месте придётся обрабатывать детали с разных сторон без перезажима — выбирайте поворотные исполнения (1 или 2). Для специализированных рабочих мест с постоянной ориентацией верстака — неповоротные (3 или 4) дадут большую жёсткость и меньшую массу.

Шаг 4 — решите вопрос ускоренного холостого хода. Если в течение смены тиски приходится переналаживать под детали разной толщины десятки раз — механизм быстрого разжима (исполнения 2 и 4) окупается многократно. Для редких переналадок и ударных операций достаточно стандартного ходового винта (исполнения 1 и 3).

Шаг 5 — выберите материал корпуса. Корпус А (серый чугун) — для стандартных слесарных нагрузок. Корпус Б (высокопрочный чугун или сталь) — для интенсивных ударных работ и тяжёлых условий эксплуатации.

Технические требования к слесарным тискам по ГОСТ 4045-75

Стандарт нормирует точность изготовления: плоскостность рабочих поверхностей губок — не хуже 0,05 мм на 100 мм длины, параллельность губок в сжатом состоянии — не более 0,1 мм. Твёрдость рабочих поверхностей губок — не ниже HRC 45. Ходовой винт имеет трапецеидальную или прямоугольную резьбу, гайка — из антифрикционного материала (бронза, чугун). Все наружные поверхности корпуса проходят грунтование и окраску, резьбовые соединения — фосфатирование.

Техническое обслуживание слесарных тисков

Для сохранения точности и долгого срока службы слесарные тиски требуют регулярного смазывания ходового винта и направляющих: 1–2 раза в неделю при интенсивном использовании. Применяют консистентную смазку ЦИАТИМ-201 или машинное масло И-20А. При появлении люфта подвижной губки регулируют прижимную планку. Рабочие поверхности губок периодически зачищают от налипшего металла и окалины жёсткой щёткой.
