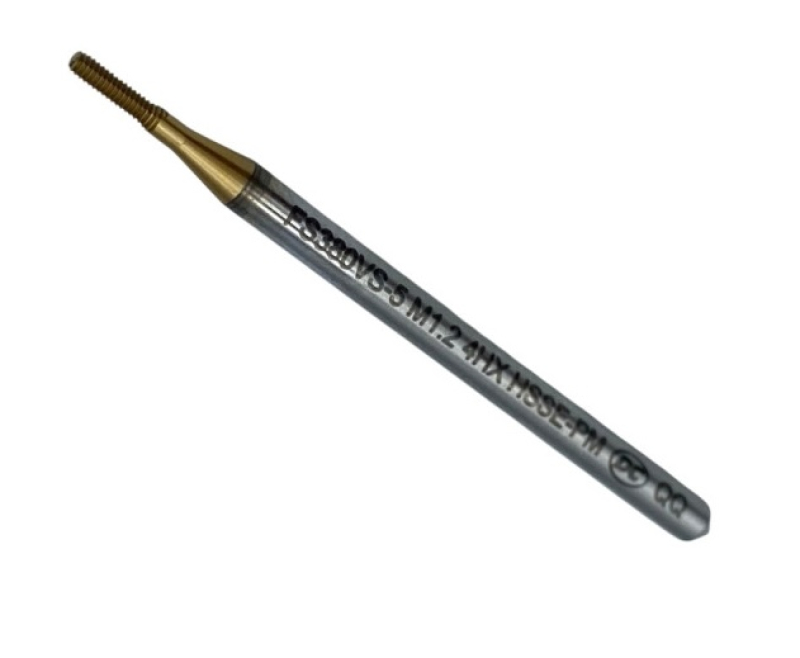

Раскатник M1,2×0,25 HSSE-PM с покрытием VS для глухих отверстий: резьба формуется давлением, без стружки. Отверстие Ø1,08 мм, рабочая часть 3,6 мм, хвостовик Ø2,5 мм, длина 40 мм, поле допуска 6HX.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРаскатник M1,2×0,25 формует резьбу давлением: шесть полигональных граней обкатывают стенку отверстия Ø1,08 мм и поднимают виток из самого металла. Шаг тот же, что у M1, а рабочая часть длиннее — 3,6 мм против 3,0 мм. Хвостовик Ø2,5 мм и длина 40 мм общие для всего ряда до Ø3 мм.
Обрабатываемые материалы
Резьба M1,2×0,25 в мелком приборном крепеже: отверстие под раскатывание Ø1,08 мм по классу 4HX, глубина до 2,5 диаметра.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Второй размер ряда отличается от M1 только диаметром: шаг у обоих 0,25 мм, значит одинаковы высота профиля и число витков на миллиметр глубины. Разница уходит в прочность самого инструмента — рабочая часть 3,6 мм толще, и момент до слома выше. Если конструкция допускает оба размера, M1,2 при той же длине свинчивания дает больший запас по срыву нитки.
Раскатывание меняет и подготовку отверстия. Диаметр 1,08 мм оставляет ровно столько металла, сколько уходит в виток; допуск задан односторонним, только в плюс. Перед работой торец стоит подрезать: раскатник заходит без режущей кромки и на скосе или заусенце его уводит. Глубина ограничена 2,5 диаметра, то есть 3 мм для этого размера.
FS380VS-5 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 11 | Стали автоматные | 20–40 | 5305–10610 |
| 12 | Стали конструкционные и цементуемые | 20–40 | 5305–10610 |
| 13 | Стали углеродистые | 20–30 | 5305–7958 |
| 14 | Стали легированные до 850 Н/мм² | 20–30 | 5305–7958 |
| 15 | Стали легированные закаленные и улучшенные 850-1150 Н/мм² | 10–15 | 2653–3979 |
| 21 | Стали нержавеющие автоматные | 10–20 | 2653–5305 |
| 61 | Медь электролитическая | 10–20 | 2653–5305 |
| 63 | Латунь с длинной стружкой | 20–30 | 5305–7958 |
n = 1000·Vc / (π·D), D = 1,2 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Почему у M1 и M1,2 один шаг, а сверло разное?
Шаг 0,25 мм задан стандартом ISO 261 для обоих диаметров, а отверстие считается от наружного размера резьбы. Отсюда 0,88 мм у M1 и 1,08 мм у M1,2: разница ровно в 0,2 мм наружного диаметра.
На какую глубину можно раскатать резьбу?
До 2,5 диаметра, то есть 3 мм для M1,2. Дальше растет момент трения по всей длине уже сформованного профиля, потому что раскатник контактирует со стенкой всеми гранями сразу, а не только заборной частью.
Нужна ли смазка при раскатывании?
Обязательна. У этого исполнения смазочных канавок нет, масло попадает в зону деформации только снаружи, поэтому отверстие заполняют пастой или маслом до захода инструмента. Без смазки грани налипают металлом и профиль рвется.
Полный ассортимент раздела Метчики бесстружечные (раскатники) — с ценами, остатками и подбором по размеру.
