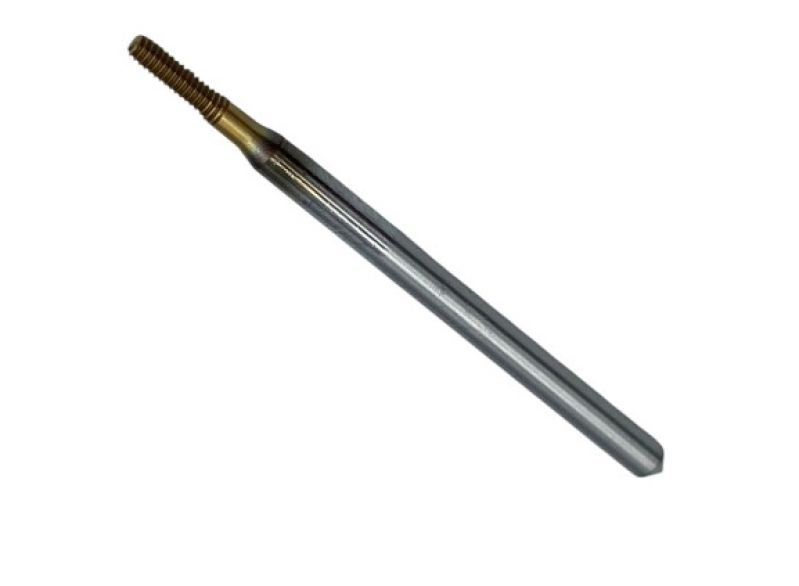

Раскатник M1,6×0,35 HSSE-PM, покрытие VS, форма FS до Ø3 мм. Резьба выдавливается без стружки, поле допуска 6HX. Отверстие Ø1,45 мм с допуском +0,02 мм, рабочая часть 4,8 мм, хвостовик Ø2,5 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРаскатник M1,6×0,35 закрывает верх группы FS — стандартной полигональной формы, которую DC Swiss ставит до Ø3 мм. Отверстие под него Ø1,45 мм, рабочая часть 4,8 мм, шаг 0,35 мм вместо 0,25 мм у младших размеров. Хвостовик Ø2,5 мм и длина 40 мм те же, что у M1 и M1,2.
Обрабатываемые материалы
Шаг 0,35 мм делает профиль глубже, чем у младших размеров ряда, и объем вытесняемого металла заметно больше. Отсюда и момент: рабочая часть 4,8 мм принимает нагрузку по всей длине сразу, а не только на заборном конусе, как у режущего метчика. Инструмент рассчитан на глухие отверстия, где стружку девать некуда, а недорез у дна ограничен заборной частью в 1,5-2 витка.
Поле допуска инструмента 6HX — специальное, под выдавленную резьбу. Оно учитывает пружинение металла после прохода: стенка частично возвращается, и обычный метчиковый допуск дал бы резьбу на нижней границе. Готовое отверстие принимает винт M1,6 без калибровки, но замерять его резьбовым калибром-пробкой имеет смысл на первой детали партии, пока не выставлены скорость и смазка.
Резьба M1,6×0,35 в стальных и латунных деталях: отверстие под раскатывание Ø1,45 мм, класс 4HX, готовая резьба по 6HX.
Сверено с данными производителя DC Swiss, сентябрь 2026.
FS380VS-5 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 11 | Стали автоматные | 20–40 | 3979–7958 |
| 12 | Стали конструкционные и цементуемые | 20–40 | 3979–7958 |
| 13 | Стали углеродистые | 20–30 | 3979–5968 |
| 14 | Стали легированные до 850 Н/мм² | 20–30 | 3979–5968 |
| 15 | Стали легированные закаленные и улучшенные 850-1150 Н/мм² | 10–15 | 1989–2984 |
| 21 | Стали нержавеющие автоматные | 10–20 | 1989–3979 |
| 61 | Медь электролитическая | 10–20 | 1989–3979 |
| 63 | Латунь с длинной стружкой | 20–30 | 3979–5968 |
n = 1000·Vc / (π·D), D = 1,6 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Что означает 6HX в обозначении раскатника?
Это поле допуска резьбы, выдавленной, а не нарезанной. Буква X отделяет его от обычного 6H: инструмент делают с запасом на пружинение металла, иначе после прохода профиль сядет ниже границы 6H и калибр не пойдет.
Что будет, если отверстие меньше 1,45 мм?
Металла окажется больше, чем помещается в профиль. Излишек упрется в вершины граней, момент вырастет скачком, и раскатник оборвет по рабочей части. Односторонний допуск +0,02 мм задан именно в плюс, отклонение в минус не предусмотрено.
Можно ли раскатывать вручную воротком?
Можно, но равномерность подачи важнее усилия: инструмент должен идти строго по шагу 0,35 мм за оборот. На станке это обеспечивает патрон с синхронизацией, вручную — только направляющая втулка, иначе профиль выходит с наклоном.
