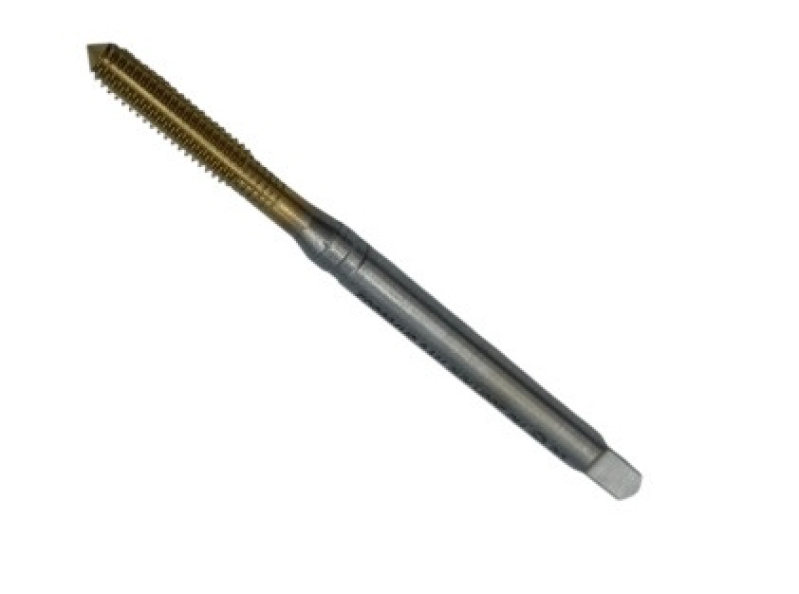

Раскатник M4×0,7 HSSE-PM с покрытием VS, форма FPS со смазочными канавками. Резьба выдавливается без стружки, класс 6HX. Отверстие Ø3,7 мм, рабочая часть 14,0 мм, длина 63 мм, квадрат 3,4 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареРаскатник M4×0,7 сделан по пассивной полигональной форме FPS — ее DC Swiss применяет от Ø3 мм, где момент выдавливания уже заметен. Отверстие под резьбу Ø3,7 мм, рабочая часть 14,0 мм, общая длина 63 мм. По рабочей части идут смазочные канавки, а хвостовик Ø4,5 мм несет квадрат 3,4 мм под вороток.
Обрабатываемые материалы
Резьба M4×0,7 в стали и нержавейке: отверстие под раскатывание Ø3,7 мм с допуском +0,03 мм, класс 6HX.
Смазочные канавки — главное отличие этого исполнения от младших размеров ряда. При выдавливании стружка не образуется, а значит нечему выносить тепло и подавать масло вглубь; канавки ведут смазку до самой заборной части и заодно принимают вытесненный воздух. На M4 это уже критично: объем деформируемого металла на шаге 0,7 мм примерно вдвое больше, чем на 0,35 мм.
Заборная часть 2-3 витка (2,5×P, исполнение C по DIN 2197) мягче вводит инструмент в отверстие, чем короткий конус мелких размеров, и раскладывает начальную нагрузку. Взамен недорез у дна длиннее, и глухое отверстие приходится сверлить с запасом. В списке материалов у этого размера появляется группа 24 — нержавеющие ферритные и мартенситные стали 850-1150 Н/мм², самая тяжелая: скорость по ней 6-12 м/мин против 20-40 по автоматным.
Сверено с данными производителя DC Swiss, сентябрь 2026.
FPS381VS-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 11 | Стали автоматные | 20–40 | 1592–3183 |
| 12 | Стали конструкционные и цементуемые | 20–40 | 1592–3183 |
| 13 | Стали углеродистые | 20–30 | 1592–2387 |
| 14 | Стали легированные до 850 Н/мм² | 20–30 | 1592–2387 |
| 15 | Стали легированные закаленные и улучшенные 850-1150 Н/мм² | 10–15 | 796–1194 |
| 21 | Стали нержавеющие автоматные | 10–20 | 796–1592 |
| 24 | Стали нержавеющие ферритные и мартенситные 850-1150 Н/мм² | 6–12 | 477–955 |
| 63 | Латунь с длинной стружкой | 20–30 | 1592–2387 |
n = 1000·Vc / (π·D), D = 4 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Зачем раскатнику смазочные канавки?
Стружки нет, поэтому масло не может попасть в зону деформации вместе с ее сходом. Канавки по рабочей части 14,0 мм доводят смазку до заборного конуса и выпускают вытесненный из глухого отверстия воздух, который иначе работает как воздушная подушка.
Пойдет ли он по нержавеющей стали 850-1150 Н/мм²?
Да, группа 24 в перечне есть, но скорость падает до 6-12 м/мин против 20-40 по автоматным сталям. Нержавейка наклепывается под давлением, и превышение скорости заканчивается налипанием металла на гранях и рваным профилем.
Что за квадрат 3,4 мм на хвостовике?
Приводной квадрат по DIN 2174 под вороток или патрон с квадратным гнездом. Он передает момент без проскальзывания — при раскатывании крутящий момент выше, чем при резании, и цанговый зажим по гладкому хвостовику Ø4,5 мм может провернуть инструмент.
Полный ассортимент раздела Метчики бесстружечные (раскатники) — с ценами, остатками и подбором по размеру.
Данные товара обновлены: Пятница, 11 Сентября 2026
