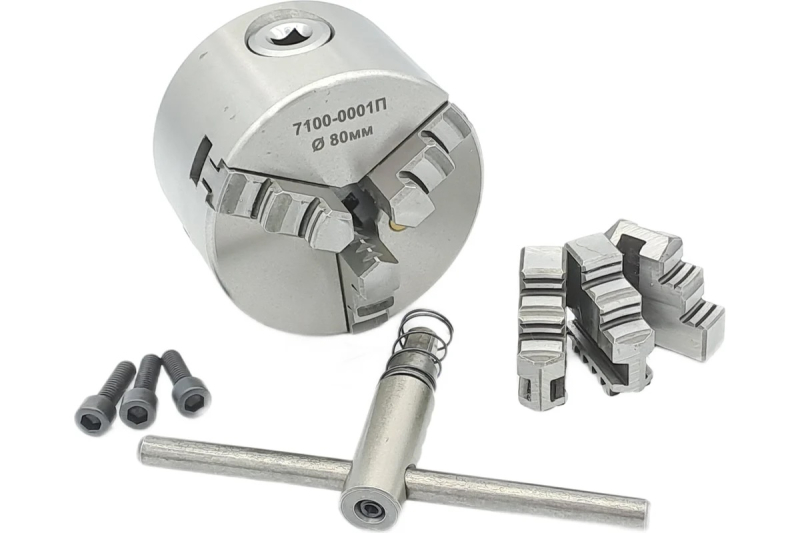

Токарний патрон 80 мм 3-х кул. 7100-0001 (К11-80, повна комплектація) PREMIO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

Патрон токарный ф 80 3-х кул. 7100-0001 (K11-80, полная комплектация) PREMIO

Патрон токарний ф 80 3-х кул. 7100-0001 (K11-80, повна комплектація) PREMIO

3536 ₴-590₴ 2946 ₴

На складі: 21шт.

Код товару: SP-48421

В наявності

Інформація

Токарний патрон 80 мм 3-х кул. 7100-0001 (К11-80, повна комплектація) PREMIO

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

PREMIO Новий SP-48421

Токарний патрон 80 мм, трикулачковий самоцентрувальний, модель К11-80. Кріплення на верстат — циліндричний центрувальний поясок, встановлення через перехідний фланець. Затиск прямими кулачками 2–22 мм, зворотними 22–63 мм. Наскрізний отвір 16 мм.

Сумісність і добір

Патрон добирають за кінцем шпинделя верстата і за діаметром заготовки. У цієї моделі циліндричний поясок, найбільший діаметр у зворотних кулачках 63 мм.

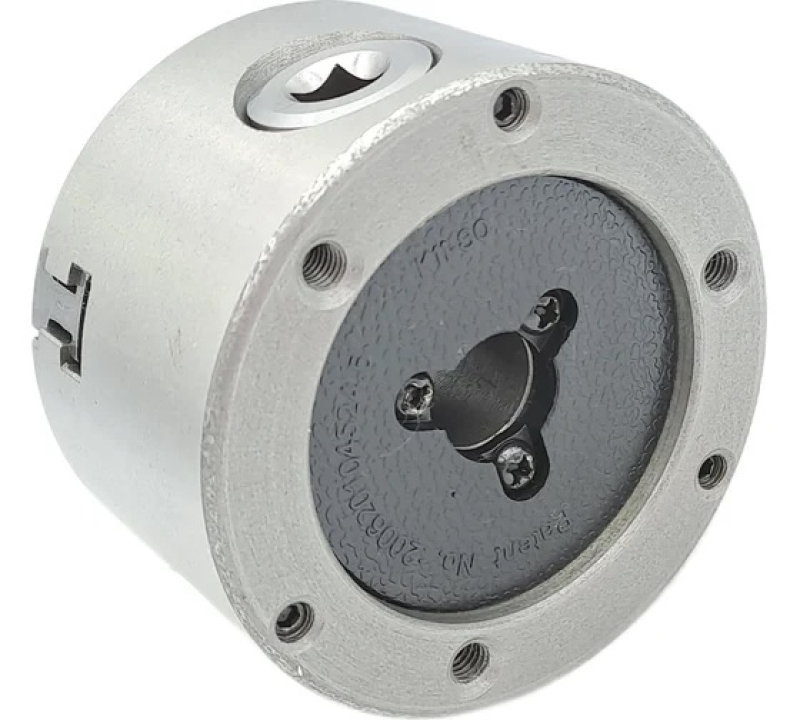

Кріплення на верстат: циліндричний центрувальний поясок, встановлення через перехідний фланець
Центрувальний поясок: діаметр 55 мм, посадка H7, потрібен перехідний фланець
Діаметр наскрізного отвору: 16 мм
Діапазон затиску прямими кулачками: 2–22 мм
Діапазон затиску врозпір: 25–70 мм
Діапазон затиску зворотними кулачками: 22–63 мм
Посадка змінних кулачків: крок гребінки 5 мм, ширина 12 мм, ширина паза 7 мм

Призначення та сфера застосування

Спірально-рейковий патрон 80 мм — основне оснащення універсального токарного верстата. Усі кулачки сходяться до центру одночасно від одного ключа, тому круглий пруток, трубу або попередньо оброблену деталь ставлять без вивіряння.

Прямими кулачками беруть заготовку 2–22 мм за зовнішню поверхню, врозпір — деталь 25–70 мм зсередини, зворотними кулачками — 22–63 мм. Перестановка кулачків із прямих на зворотні займає кілька хвилин і не потребує розбирання корпусу.

Характеристики

Тип: трикулачковий самоцентрувальний
Зовнішній діаметр: 80 мм
Кількість кулачків: 3
Діаметр центрувального пояска D₁: 55 мм
Діаметр розташування кріпильних отворів D₂: 66 мм
Діаметр наскрізного отвору D₃: 16 мм
Висота корпусу H: 50 мм
Кріпильні отвори: 3×M6
Максимальне зусилля затиску: 10 кН
Гранична частота обертання: 5000 об/хв
Максимальний момент на ключі: 40 Н·м
Радіальне биття: 0,03 мм
Торцеве биття: 0,03 мм
Стандарт виробника: GB/T 23291-2009
Матеріал корпусу: високоміцний чавун (QT)
Тип кулачків: суцільні, комплект прямих і зворотних
Виробник: PREMIO
Стан: новий

Що означає позначення К11-80

К11-80 — це запис виробника, у якому закладено типорозмір, тип кулачків і спосіб кріплення на верстат.

К11: серія патрона: трикулачковий самоцентрувальний
80: зовнішній діаметр корпусу в міліметрах

У каталозі позиція додатково позначена шифром 7100-0001 за ГОСТ 2675-80: патрон типу 1 — з циліндричним центрувальним пояском, через проміжний фланець за ГОСТ 3889-80, виконання 1 — із суцільними кулачками. Приєднувальні розміри виробника відрізняються від таблиць стандарту, тому патрон є аналогом за шифром, а розміри для добору фланця беріть із характеристик вище.

Граничні режими

Параметр	Корпус QT (чавун)	Корпус G (сталь)
Максимальне зусилля затиску	10 кН	10 кН
Гранична частота обертання	5000 об/хв	6600 об/хв
Максимальний момент на ключі	40 Н·м	40 Н·м

Значення граничні, а не робочі. Зі зростанням обертів відцентрова сила відтискає кулачки, і фактичне зусилля падає: на 5000 об/хв від паспортних 10 кН залишається помітно менше. Робочу частоту обирають за режимом різання, а не за цим рядком. Подовжувати ключ трубою не можна — момент вищий за 40 Н·м ламає спіраль.

Часті питання

Що потрібно, щоб поставити патрон на верстат?: Перехідний фланець під кінець шпинделя вашого верстата. З боку патрона фланець розточують під поясок 55 мм із посадкою H7 і свердлять отвори за діаметром 66 мм. Биття фланця після встановлення не повинно перевищувати 0,005 мм.
Чи вистачить діапазону під мою деталь?: Прямими кулачками 2–22 мм, зворотними 22–63 мм. Затискати біля самого краю ходу не варто: кулачок спирається на неповну довжину гребінки і зусилля падає.
Чи підійдуть кулачки від іншого патрона того самого діаметра?: Лише за збігу трьох розмірів: кроку гребінки, ширини кулачка і ширини паза. У патронів одного діаметра різних виробників ці розміри розходяться, тому звіряйте за своїм патроном, а не за написом на корпусі.
Чи можна відновити точність зношеного патрона?: Радіальне биття за паспортом — 0,03 мм. Якщо биття зросло, спершу промивають корпус і спіраль від стружки та змащують через прес-мастельницю: забруднення дає основну частину похибки. Розточування сирих кулачків за місцем повертає співвісність під конкретну деталь.

Переваги

✓Одночасний хід усіх кулачків від одного ключа — установлення круглої заготовки без вивіряння
✓Перестановка кулачків розширює діапазон із 2–22 мм до 22–63 мм
✓Наскрізний отвір 16 мм — пруток проходить крізь шпиндель
✓Корпус із високоміцного чавуну QT гасить вібрацію краще за сталевий за рівної маси
✓Паспортне зусилля затиску 10 кН за моменту на ключі 40 Н·м
✓Кулачки та ключ — витратні частини, продаються окремо і міняються без розбирання корпусу

Супутні товари

Кулачки зворотні до токарного патрону ф 80 3-х кул. крок 5 мм, ширина 12 мм, паз 7 мм PREMIO: змінні кулачки на цей діаметр
Кулачки прямі до токарного патрону ф 80 3-х кул. крок 5 мм, ширина 12 мм, паз 7 мм PREMIO: змінні кулачки на цей діаметр
Ключ до токарного патрона ф 80 мм (S = 8 мм): ключ із квадратом 8 мм

Сусідні типорозміри

Токарний патрон 100 мм 3-х кул. 7100-0002 (К11-100, повна комплектація) PREMIO: найближчий більший типорозмір

Інші позиції розділу — у каталозі Патрони токарні.

Як дібрати. Спершу кінець шпинделя: форма кріплення і номер мають збігтися з паспортом верстата, інакше потрібен перехідний фланець. Потім діаметр деталі — він має потрапляти в середину ходу кулачків, а не в край. Для цього патрона робоча середина — близько 12 мм прямими і близько 42 мм зворотними. Третім пунктом — наскрізний отвір: пруток має проходити і крізь патрон, і крізь шпиндель верстата.
