Втулки переходные с конуса 7:24 на конус Морзе: назначение, конструкция, выбор

Переходная втулка с конуса 7:24 на конус Морзе — это элемент станочной оснастки, который решает одну из самых распространённых задач в металлообработке: установку инструмента с коническим хвостовиком Морзе (КМ) в шпиндель фрезерного станка с конусом ISO 7:24. Благодаря таким втулкам производственное предприятие получает возможность использовать существующий парк свёрл, зенкеров и концевых фрез с хвостовиком Морзе на современных обрабатывающих центрах без замены инструмента.

Что такое конус 7:24 и конус Морзе

Конус 7:24 (ISO 7388, DIN 69871) — стандартизированный некасательный конус с углом уклона, соответствующим соотношению 7:24. Используется в шпинделях фрезерных обрабатывающих центров с автоматической сменой инструмента. Основные серии: BT30, BT40, BT50 (японский стандарт), NT30, NT40, NT50 (международный/советский стандарт, ранее обозначался как 7:24 ГОСТ 15945), SK30, SK40, SK50 (немецкий стандарт DIN 69871). Конус не является самотормозящим, что обеспечивает быструю и точную смену оправок.

Конус Морзе (КМ) — самотормозящий конус с малым углом уклона (~1,5°), принятый по ГОСТ 25557-82. Выпускается в типоразмерах КМ0–КМ6. Применяется в хвостовиках свёрл, зенкеров, развёрток, концевых фрез и другого осевого инструмента.

Устройство и принцип работы переходной втулки

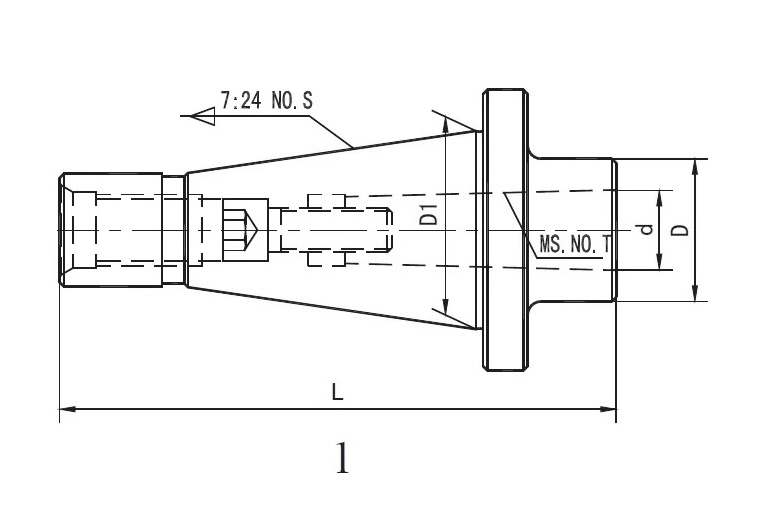

Переходная втулка имеет наружный конус 7:24 (под шпиндель станка) и внутреннее коническое отверстие по стандарту Морзе (под хвостовик инструмента). Крепление в шпинделе осуществляется через штревель — тяговый болт, который входит в резьбовое отверстие в торце втулки. Конструктивно различают модели:

• Под сверло — с увеличенным осевым отверстием для подвода СОЖ и наличием лапки под клин для выбивания инструмента;
• Под концевые фрезы — с поперечным пазом для стопорного штифта, предотвращающего проворачивание фрезы;
• Универсальные — совмещают оба варианта посадки;
• Удлинённые — с общей длиной 240–270 мм для обработки труднодоступных поверхностей и глубоких колодцев.

Ассортимент нашего магазина

В каталоге представлены переходные втулки 7:24 на КМ следующих конфигураций:

Серия BT (японский стандарт): BT40 → КМ2, КМ3, КМ4 (под фрезы и сверло); BT50 → КМ3 (под сверло).

Серия NT (международный стандарт): NT30 → КМ1, КМ2, КМ3; NT40 → КМ1–КМ5 (включая удлинённые); NT50 → КМ2–КМ5, в том числе универсальная втулка NT50→КМ4.

Серия SK (немецкий стандарт DIN 69871): SK30 → КМ1, КМ2 (со съёмным и несъёмным штревелем); SK40 → КМ2–КМ4; SK50 → КМ3.

Производители: OTTIMO (Тайвань, оптимальное соотношение цены и точности), GRIFF (проверенный бренд для производственных нагрузок), а также проверенные изделия китайского производства для менее ответственных операций.

Как правильно выбрать втулку переходную 7:24 на КМ

При выборе необходимо определить три параметра:

1. Тип и размер наружного конуса — соответствует шпинделю вашего станка. Уточните по паспорту станка: BT40, NT40, SK40 и т. д. Цифра обозначает типоразмер: 30, 40 или 50.
2. Размер внутреннего конуса Морзе — соответствует хвостовику инструмента. Чаще всего сверла до ∅13 мм имеют КМ1, до ∅23 мм — КМ2, до ∅32 мм — КМ3, до ∅50 мм — КМ4, свыше — КМ5.
3. Исполнение — под сверло (с лапкой), под концевую фрезу (с пазом) или универсальное. Для глубокого сверления или обработки в труднодоступных зонах рассмотрите удлинённые модели.

Важно: серии NT и BT имеют одинаковый угол конуса (7:24), но отличаются расположением и диаметром резьбы штревеля, поэтому не являются взаимозаменяемыми. SK40/SK50 соответствуют DIN 69871 Form A/AD и имеют свои геометрические отличия.

Почему покупают у нас

Компания «Сплав» работает на рынке металлорежущего инструмента и станочной оснастки Харькова и Украины. Весь представленный ассортимент — реально находящийся на складе товар с актуальными остатками. Минимальная сумма заказа — 300 грн, доставка осуществляется по всей Украине.
