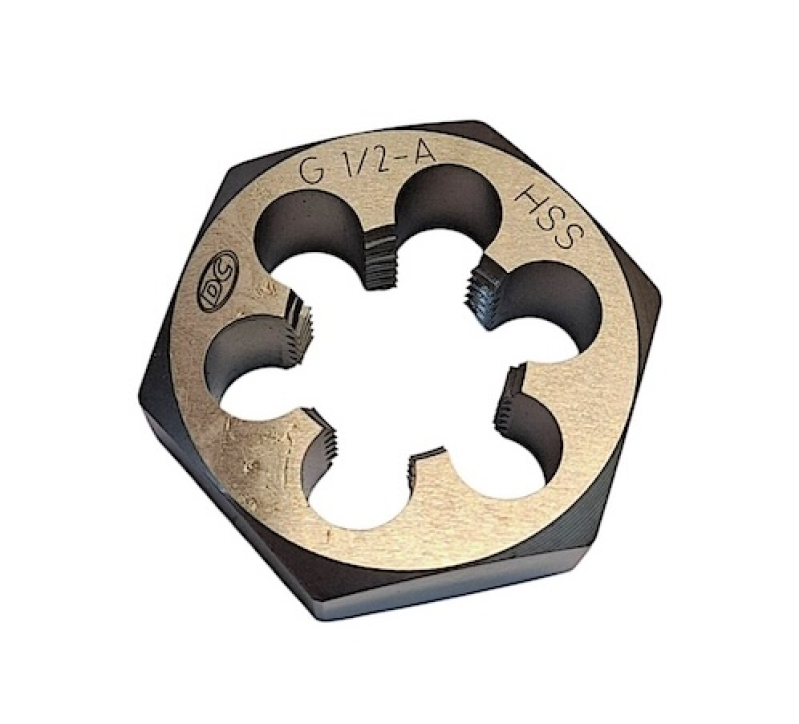

Плашка шестигранная G 1/2" Р6М5 (HSS) N5310 104427 DC Swiss 2654-0157 ГОСТ 9740-71

Шестигранная трубная плашка G 1/2" берется ключом на 41 мм — тем же, каким тянут накидную гайку сантехнического узла. Корпус толщиной 14 мм с шестью канавками режет резьбу профиля 55° по заготовке 20,81 мм. Сталь HSS, серия N5310 по DIN 382 под автоматные и конструкционные стали.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Трубная резьба G 1/2" на стальной трубе и сгонах при монтаже по месту: заготовка 20,81 мм, привод ключом 41 мм.

Нарезаемая резьба

G 1/2"

Диаметр заготовки под резьбу

Ø20,81 мм

Захват ключом

шестигранник под ключ 41 мм

Группы материалов по каталогу

11, 12

Назначение и область применения

Труба редко попадает в тиски: ее чаще режут там, где она уже стоит — на стояке, на выводе котла, на подводке к прибору. Шестигранный корпус снимает главное ограничение круглой плашки: не нужен клупп с рукоятками, достаточно ключа на 41 мм или разводного зева нужного раствора.

Серия N5310 рассчитана на группы 11 и 12 — автоматные и конструкционные стали. Обычная водогазопроводная труба в это поле укладывается. Для нержавеющей трубы или легированной стали до 850 Н/мм² в каталоге стоит круглая G 1/2" серии Z5120 с азотированием: там другая заборная часть и другая сталь.

Характеристики

Тип

Плашка шестигранная

Резьба

G 1/2"

Стандарт резьбы

ISO 228 / DIN ISO 228

Угол профиля резьбы

55°

Класс точности резьбы

A

Шаг резьбы P

1,814 мм

Наружный диаметр стержня после нарезки

20,671–20,955 мм

Диаметр заготовки под резьбу

Ø20,81 мм

Размер под ключ s

41 мм

Толщина плашки

14 мм

Число стружечных канавок

6

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN 382

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5310, ID 104427

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N5310»

N5310 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5310

плашка шестигранная под ключ, серия N

104427

складской номер DC Swiss

A

класс точности нарезаемой резьбы

Частые вопросы

Чем она отличается от круглой плашки G 1/2" той же резьбы?

Приводом, сталью и заборной частью. Здесь шестигранник под ключ 41 мм, сталь HSS и заход 1,75 витка; у круглой Z5120 корпус Ø45 мм под клупп, кобальтовая сталь с азотированием и заход 2×P под вязкие материалы.

Хватит ли шести канавок на шаге трубной резьбы?

Да, шесть канавок на этом размере и стоят в каталоге. Профиль 55° мельче и площе метрического, стружка идет тонкой лентой, и шесть карманов принимают ее без переполнения при выводе плашки назад через два-три оборота.

Можно ли нарезать ею резьбу на нержавеющей трубе?

Не стоит. Группы 11 и 12 — это автоматные и конструкционные стали. Нержавеющая труба наклепывается под пером, и HSS без покрытия садится за один сгон; под такую работу в ряду есть исполнение Z5120.

Преимущества

• Размер под ключ 41 мм: монтаж по месту без клуппа
• Шесть канавок при толщине корпуса 14 мм
• Профиль 55° и 14 ниток на дюйм — трубная резьба, не метрическая
• Диаметр заготовки 20,81 мм по таблице DC Swiss
• Сталь HSS, стандарт инструмента DIN 382
