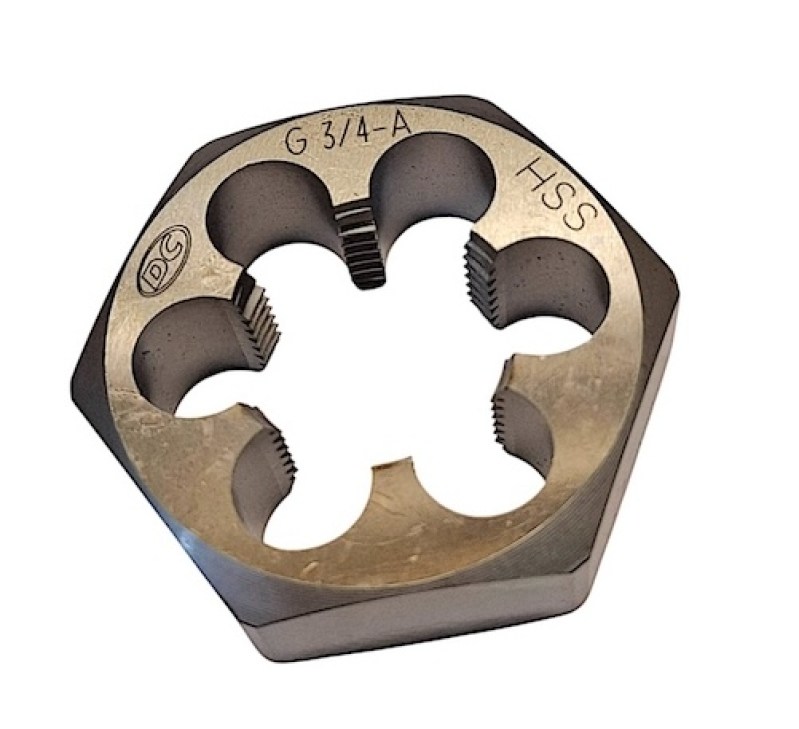

Плашка шестигранная G 3/4" Р6М5 (HSS) N5310 104432 DC Swiss 2654-0163 ГОСТ 9740-71

Трубная резьба G 3/4" нарезается этой шестигранной плашкой под ключ 50 мм. Корпус толщиной 16 мм несет шесть канавок, профиль 55°, 14 ниток на дюйм; труба под резьбу протачивается до 26,3 мм. Сталь HSS, серия N5310 по DIN 382, заборная часть 1,75 витка.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые

Совместимость и подбор

Трубная резьба G 3/4" на подводках, коллекторах и сгонах отопления: заготовка 26,3 мм, привод ключом 50 мм, профиль 55°.

Нарезаемая резьба

G 3/4"

Диаметр заготовки под резьбу

Ø26,3 мм

Захват ключом

шестигранник под ключ 50 мм

Группы материалов по каталогу

11, 12

Характеристики

Тип

Плашка шестигранная

Резьба

G 3/4"

Стандарт резьбы

ISO 228 / DIN ISO 228

Угол профиля резьбы

55°

Класс точности резьбы

A

Шаг резьбы P

1,814 мм

Наружный диаметр стержня после нарезки

26,157–26,441 мм

Диаметр заготовки под резьбу

Ø26,3 мм

Размер под ключ s

50 мм

Толщина плашки

16 мм

Число стружечных канавок

6

Заборная часть

1,75 витка (1,75×P)

Материал

быстрорежущая сталь HSS (Р6М5)

Стандарт на инструмент

DIN 382

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N5310, ID 104432

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

G 3/4" — второй по ходовости размер сантехнической резьбы после половины дюйма: на нем сидят подводки котлов, коллекторы, насосные группы, шаровые краны линии отопления. Шаг у него тот же, что у G 1/2" — 14 ниток на дюйм, меняется только диаметр, поэтому усилие растет в основном за счет длины окружности реза.

Размер под ключ 50 мм — предел для шестигранного ряда: дальше плашку берут уже не ключом, а клуппом с двумя рукоятками. На этой границе важен упор: ключ такого размера дает длинный рычаг, и деталь надо держать трубным зажимом, а не рукой.

Что означает обозначение «N5310»

N5310 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.

N5310

плашка шестигранная под ключ, серия N

104432

складской номер DC Swiss

A

класс точности нарезаемой резьбы

Преимущества

• Размер под ключ 50 мм — крайний в шестигранном ряду N5310
• Шесть канавок при толщине корпуса 16 мм
• Заготовка 26,3 мм, 14 ниток на дюйм, профиль 55°
• Заборная часть 1,75 витка: короткий заход от торца трубы
• Сталь HSS под группы 11 и 12, стандарт DIN 382

Частые вопросы

Чем крутить плашку с размером под ключ 50 мм?

Разводным ключом с раствором от 50 мм, накидным на 50 или трубным зажимом по граням. Головки такого размера редки, а рожковый ключ на 50 есть не в каждом наборе — это стоит проверить до заказа.

Отличается ли шаг у G 3/4" от G 1/2"?

Нет, у обоих 14 ниток на дюйм. Различается диаметр: у G 3/4" заготовка 26,3 мм, у половины дюйма она заметно меньше. Именно поэтому трубные размеры нельзя подбирать по шагу — только по диаметру и обозначению.

Можно ли этой плашкой поправить резьбу на старом сгоне?

Да, если нитка цела больше чем наполовину и на трубе нет глубокой коррозии. Плашка пойдет по старому профилю и снимет наплывы. Тронутый ржавчиной участок стоит отрезать: перья HSS садятся на окалине быстрее, чем на металле.
