Резец под пластину 01114-220408 PTGNR 25х25 M22 правый

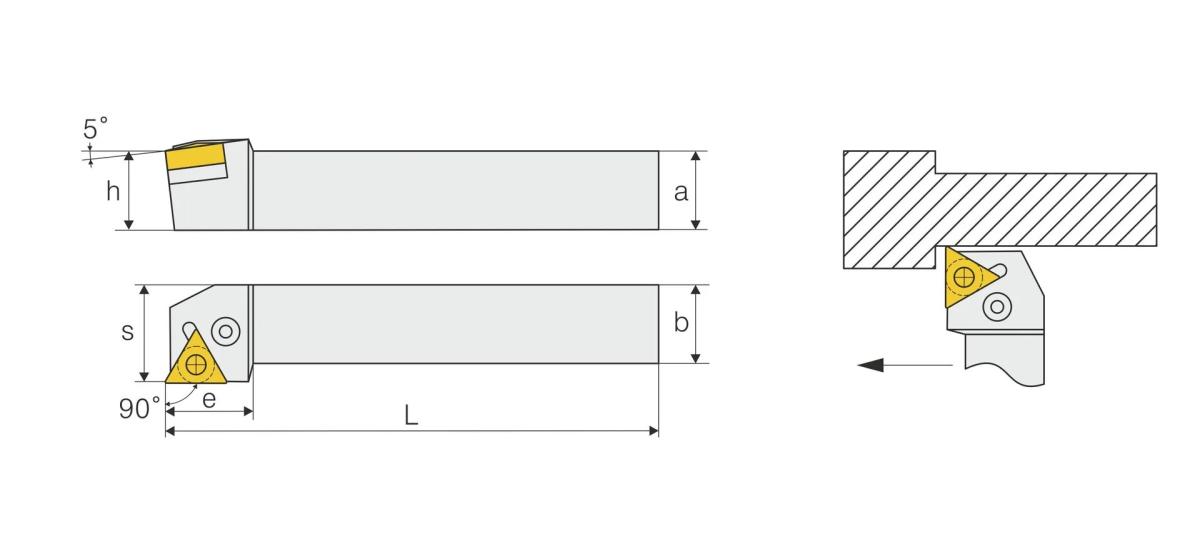

Резец токарный сборный PTGNR — сечение державки 25×25 мм, под сменную пластину 01114-220408. Главный угол в плане 90°, рабочая операция — продольное точение с подрезкой уступа под прямым углом.

Совместимость и подбор

Резец встает в резцедержатель под сечение 25×25 мм, режущую кромку задает пластина 01114-220408.

Сменная пластина

01114-220408, форма трехгранная

Размер пластины

22 мм по режущей кромке, толщина 4,76 мм, радиус при вершине 0,8 мм

Посадка в резцедержатель

квадратное сечение 25×25 мм

Главный угол в плане

90° — продольное точение с подрезкой уступа под прямым углом

Исполнение

правый — правый резец работает подачей справа налево, к патрону

Число режущих кромок на пластине

6 (пластина двусторонняя)

Взаимозаменяемость

любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832

Назначение и область применения

Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.

Угол в плане 90° дает прямой уступ без остаточного пояска и почти не создает радиальной составляющей силы резания. Это рабочий вариант для нежестких валов и тонкостенных деталей. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.

Область применения по обрабатываемым материалам задает не державка, а марка и покрытие пластины: один и тот же корпус работает по конструкционной стали, по чугуну и по нержавеющей стали при смене пластины.

Гнездо под пластину и опорную подкладку обрабатывается по посадочным размерам стандарта, поэтому пластина садится без зазора и без подгонки. Зазор в гнезде — первая причина выкрашивания кромки на прерывистом резании: пластина микросмещается под ударом, и нагрузка приходится на угол.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец токарный сборный

Обозначение державки

PTGNR 2525

Крепление пластины

рычажное крепление за отверстие пластины

Сечение державки

25×25 мм

Обозначение пластины

01114-220408

Форма пластины

трехгранная, угол при вершине 60°

Длина режущей кромки

22 мм

Толщина пластины

4,76 мм

Радиус при вершине

0,8 мм

Задний угол пластины

0°

Число режущих кромок

6

Главный угол в плане

90°

Исполнение

Правый

Система обозначения

ГОСТ 26476-85 (ISO 5608)

Артикул

SP-21740

Что означает обозначение PTGNR

P

P — это способ крепления пластины: рычажное крепление за отверстие пластины.

T

T — это форма пластины: трехгранная.

G

G — это тип державки: главный угол в плане 90°, головка отогнутая.

N

N — это задний угол пластины: 0°.

R

R — это направление резца: правый.

2525

2525 — это сечение державки: высота 25 мм, ширина 25 мм.

Что означает обозначение пластины 01114-220408

01114

01114 — это группа пластины: трехгранная, без задних углов, с отверстием.

22

22 — это длина режущей кромки: 22 мм.

04

04 — это толщина пластины: 4,76 мм.

08

08 — это радиус при вершине: 0,8 мм.

Подача и глубина резания: что ограничивает державка

Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 0,8 мм этой позиции.

Подача считана по формуле Ra ≈ f² / (8·r) при r = 0,8 мм; значения округлены вниз. Предельная глубина резания a_p ≈ 0,67·l·sinφ = 0,67·22·sin90° ≈ 14,5 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Значения даны для установившегося резания без удара.

Частые вопросы

Сколько раз можно повернуть пластину?

6 раз: пластина трехгранная имеет 3 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Подойдет ли резец к моему резцедержателю?

Проверяйте по высоте державки: 25 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.

Чем правый резец отличается от левого?

Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — правый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.

Преимущества

• 6 режущих кромок на одной пластине, переточка не нужна
• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
• Рычажное крепление освобождает переднюю поверхность: стружка сходит без задевания за прихват
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Гнездо под пластину выполнено по посадочным размерам стандарта — подгонка не нужна
