Резец под пластину 01114-270612 MTNNL 40х32 R27 левый

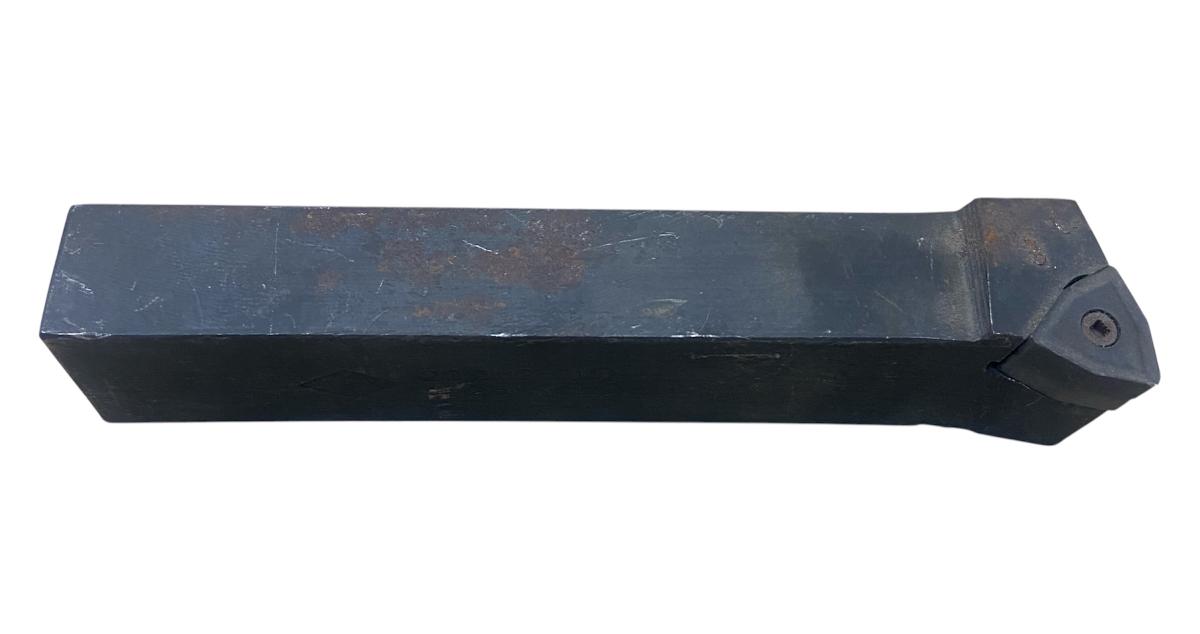

Резец токарный сборный MTNNL — сечение державки 40×32 мм, под сменную пластину 01114-270612. Главный угол в плане 63°, рабочая операция — продольное и поперечное точение без перестановки резца.

Совместимость и подбор

Резец встает в резцедержатель под сечение 40×32 мм, режущую кромку задает пластина 01114-270612. Обе привязки проверяются до заказа: посадка — по станку, пластина — по обозначению.

Сменная пластина

01114-270612, форма трехгранная

Размер пластины

27 мм по режущей кромке, толщина 6,35 мм, радиус при вершине 1,2 мм

Посадка в резцедержатель

прямоугольное сечение 40×32 мм (высота × ширина)

Главный угол в плане

63° — продольное и поперечное точение без перестановки резца

Исполнение

левый — левый резец работает подачей слева направо, от патрона

Число режущих кромок на пластине

6 (пластина двусторонняя)

Взаимозаменяемость

любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832

Назначение и область применения

Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.

Угол в плане 63° — компромисс между стойкостью кромки и доступом к уступу: резец точит по диаметру и подрезает торец без смены инструмента. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.

Что именно резец возьмет — конструкционную сталь, чугун, нержавеющую сталь или жаропрочный сплав, решает пластина. Под одну державку держат несколько марок и меняют их по материалу заготовки, не трогая настройку станка.

Опорная пластина под режущей относится к расходным деталям. Она принимает на себя выработку гнезда и меняется отдельно; из-за нее сборный резец переживает несколько десятков комплектов пластин без ремонта посадочного места.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец токарный сборный

Обозначение державки

MTNNL 4032

Крепление пластины

прихват сверху и штифт в отверстии пластины

Сечение державки

40×32 мм

Обозначение пластины

01114-270612

Форма пластины

трехгранная, угол при вершине 60°

Длина режущей кромки

27 мм

Толщина пластины

6,35 мм

Радиус при вершине

1,2 мм

Задний угол пластины

0°

Число режущих кромок

6

Главный угол в плане

63°

Исполнение

Левый

Система обозначения

ГОСТ 26476-85 (ISO 5608)

Артикул

SP-13162

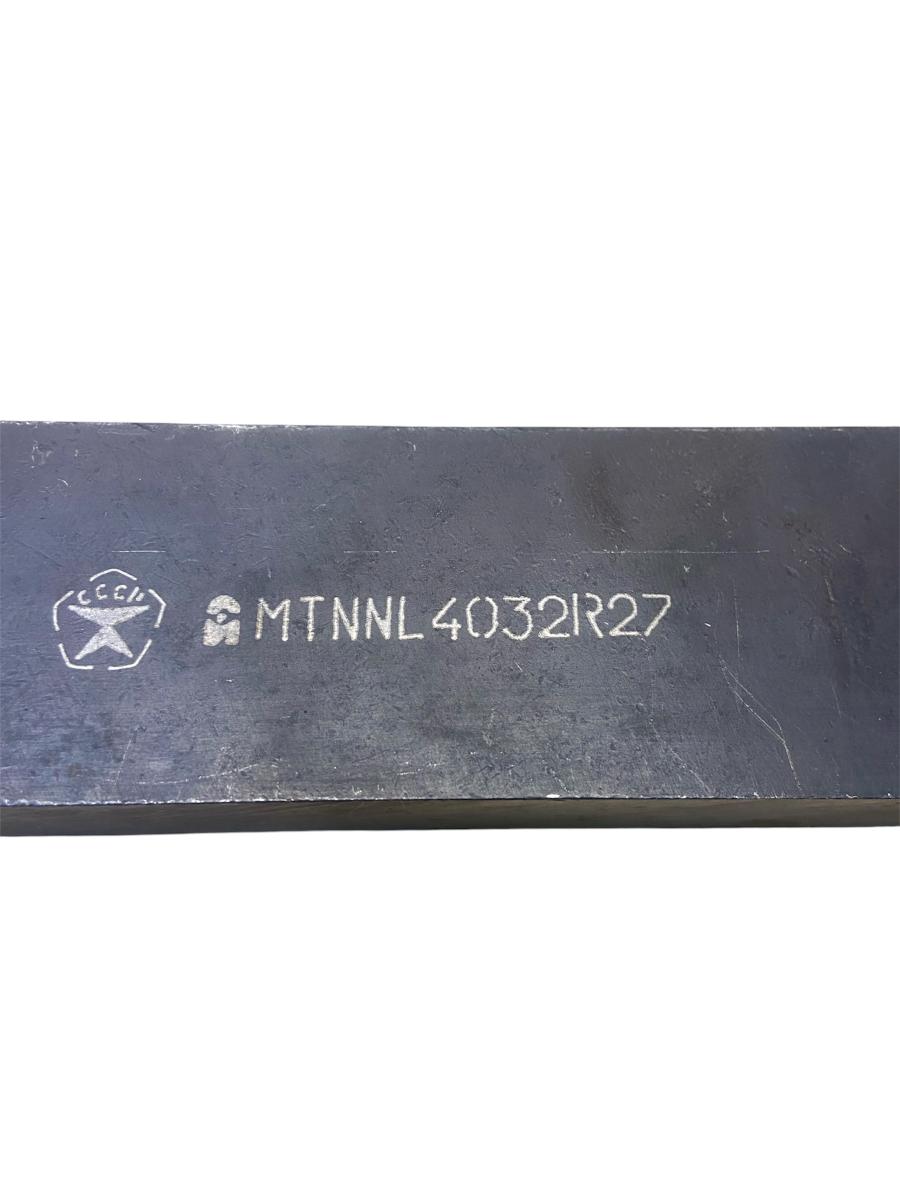

Что означает обозначение MTNNL

M

M — это способ крепления пластины: прихват сверху и штифт в отверстии пластины.

T

T — это форма пластины: трехгранная.

N

N — это тип державки: главный угол в плане 63°, головка прямая.

N

N — это задний угол пластины: 0°.

L

L — это направление резца: левый.

4032

4032 — это сечение державки: высота 40 мм, ширина 32 мм.

Что означает обозначение пластины 01114-270612

01114

01114 — это группа пластины: трехгранная, без задних углов, с отверстием.

27

27 — это длина режущей кромки: 27 мм.

06

06 — это толщина пластины: 6,35 мм.

12

12 — это радиус при вершине: 1,2 мм.

Подача и глубина резания: что ограничивает державка

Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 1,2 мм этой позиции.

Подача считана по формуле Ra ≈ f² / (8·r) при r = 1,2 мм; значения округлены вниз. Предельная глубина резания a_p ≈ 0,67·l·sinφ = 0,67·27·sin63° ≈ 16 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. На прерывистом резании подачу снижают на треть.

Частые вопросы

Чем правый резец отличается от левого?

Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — левый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.

Встанет ли пластина другого изготовителя?

Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 01114-270612 одного завода взаимозаменяема с 01114-270612 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.

Сколько раз можно повернуть пластину?

6 раз: пластина трехгранная имеет 3 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Преимущества

• 6 режущих кромок на одной пластине, переточка не нужна
• Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
• Крепление прихватом сверху держит пластину на черновых режимах и прерывистом резании
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Опорная пластина меняется отдельно: выработка гнезда не списывает корпус
• Смена кромки без снятия резца: размерная настройка станка сохраняется
