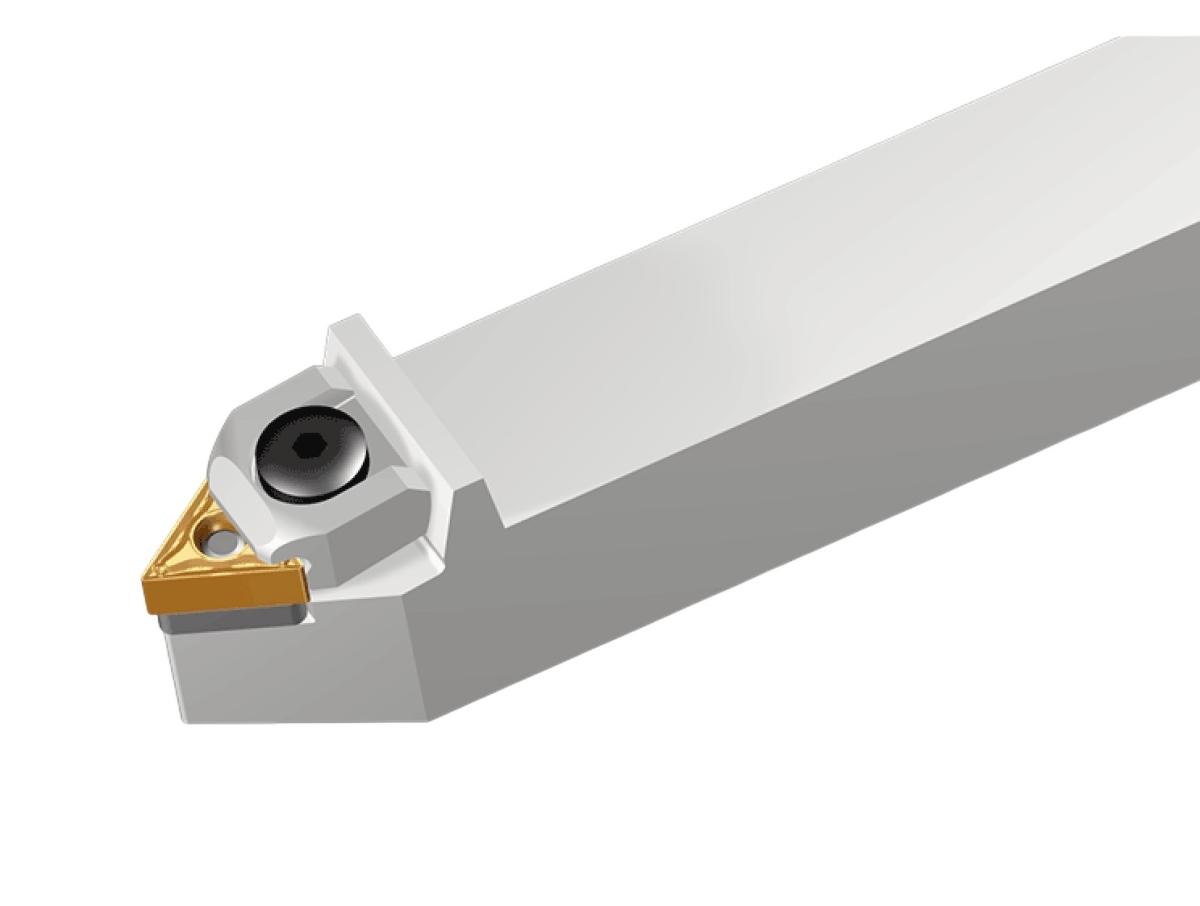

Резец под пластину TNMG 1304 HTFNR 20х20 K1304 RHINO-RUSH Taegutec

Резец токарный сборный — сечение державки 20×20 мм, под сменную пластину TNMG 1304. Режущую кромку несет сменная пластина, закрепленная в гнезде корпуса механически. Производитель — Taegutec.

Совместимость и подбор

Резец встает в резцедержатель под сечение 20×20 мм, режущую кромку задает пластина TNMG 1304. Первая величина подбирается под резцедержатель, вторая — под гнездо корпуса.

Сменная пластина

TNMG 1304

Посадка в резцедержатель

квадратное сечение 20×20 мм

Назначение и область применения

Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.

Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.

Вылет из резцедержателя держат минимальным, ровно таким, чтобы корпус не задевал патрон и заднюю бабку. Жесткость падает пропорционально кубу вылета, и лишние 20 мм на черновом проходе дают вибрацию, которую потом лечат снижением подачи.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец токарный сборный

Крепление пластины

механическое

Сечение державки

20×20 мм

Обозначение пластины

TNMG 1304

Производитель

Taegutec

Артикул

SP-33823

Частые вопросы

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Подойдет ли резец к моему резцедержателю?

Проверяйте по высоте державки: 20 мм. Ширина 20 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.

Преимущества

• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Один корпус закрывает несколько групп материалов сменой марки пластины
