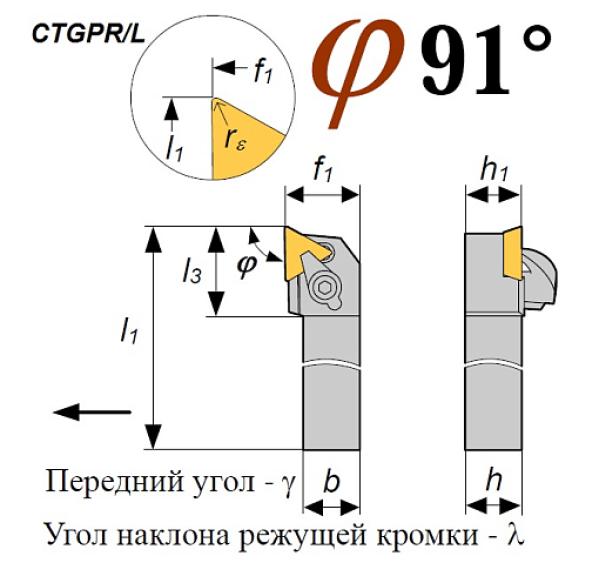

Резец токарный сборный CTGPR — сечение державки 25×25 мм, общая длина 150 мм, под сменную пластину 01311-160312. Главный угол в плане 90°, рабочая операция — продольное точение с подрезкой уступа под прямым углом.
Совместимость и подбор
Резец встает в резцедержатель под сечение 25×25 мм, режущую кромку задает пластина 01311-160312.
- Сменная пластина
- 01311-160312, форма трехгранная
- Размер пластины
- 16 мм по режущей кромке, толщина 3,18 мм, радиус при вершине 1,2 мм
- Посадка в резцедержатель
- квадратное сечение 25×25 мм
- Общая длина державки
- 150 мм
- Главный угол в плане
- 90° — продольное точение с подрезкой уступа под прямым углом
- Исполнение
- правый — правый резец работает подачей справа налево, к патрону
- Число режущих кромок на пластине
- 3 (пластина односторонняя)
- Взаимозаменяемость
- любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832
- Глубина гнезда державки
- символ H1 — 7,4 мм по табл. 1 ГОСТ 26611-85
Назначение и область применения
Резец работает по наружным поверхностям на токарных станках, включая станки с ЧПУ. Режущую кромку несет сменная многогранная пластина, зажатая в гнезде корпуса механически. Затупилась кромка — пластину поворачивают на следующий угол; заточной участок в этой схеме не нужен вовсе.
Угол в плане 90° дает прямой уступ без остаточного пояска и почти не создает радиальной составляющей силы резания. Это рабочий вариант для нежестких валов и тонкостенных деталей. Пластина с задними углами односторонняя: заднюю поверхность формирует сама пластина; наклон гнезда для этого не нужен. Такие пластины легче режут и требуют меньших усилий подачи.
Область применения по обрабатываемым материалам задает не державка, а марка и покрытие пластины: один и тот же корпус работает по конструкционной стали, по чугуну и по нержавеющей стали при смене пластины.
Гнездо под пластину и опорную подкладку обрабатывается по посадочным размерам стандарта, поэтому пластина садится без зазора и без подгонки. Зазор в гнезде — первая причина выкрашивания кромки на прерывистом резании: пластина микросмещается под ударом, и нагрузка приходится на угол.
Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.
Характеристики
- Тип инструмента
- Резец токарный сборный
- Обозначение державки
- CTGPR 2525-H1
- Крепление пластины
- прихват сверху
- Сечение державки
- 25×25 мм
- Общая длина
- 150 мм
- Обозначение пластины
- 01311-160312
- Форма пластины
- трехгранная, угол при вершине 60°
- Длина режущей кромки
- 16 мм
- Толщина пластины
- 3,18 мм
- Радиус при вершине
- 1,2 мм
- Задний угол пластины
- 11°
- Число режущих кромок
- 3
- Главный угол в плане
- 90°
- Форма головки
- отогнутая
- Исполнение
- Правый
- Стандарт на инструмент
- ГОСТ 26611-85
- Опорная пластина
- ГОСТ 19074-80
- Стружколом
- ГОСТ 19084-80
- Винт крепления
- ГОСТ 17475-80
- Стандарт на пластину
- ГОСТ 19045-80
- Артикул
- SP-7608
Что означает обозначение CTGPR
- C
- C — это способ крепления пластины: прихват сверху.
- T
- T — это форма пластины: трехгранная.
- G
- G — это тип державки: главный угол в плане 90°, головка отогнутая.
- P
- P — это задний угол пластины: 11°.
- R
- R — это направление резца: правый.
- 2525
- 2525 — это сечение державки: высота 25 мм, ширина 25 мм.
- H1
- H1 — это глубина гнезда державки: 7,4 мм по табл. 1 ГОСТ 26611-85.
Что означает обозначение пластины 01311-160312
- 01311
- 01311 — это группа пластины: трехгранная, с задними углами, без отверстия.
- 16
- 16 — это длина режущей кромки: 16 мм.
- 03
- 03 — это толщина пластины: 3,18 мм.
- 12
- 12 — это радиус при вершине: 1,2 мм.
Подача и глубина резания: что ограничивает державка
Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 1,2 мм этой позиции.
| Шероховатость | Подача, не более |
|---|
| Ra 6,3 | 0,25 мм/об |
| Ra 3,2 | 0,18 мм/об |
| Ra 1,6 | 0,12 мм/об |
Подача считана по формуле Ra ≈ f² / (8·r) при r = 1,2 мм; значения округлены вниз. Предельная глубина резания ap ≈ 0,67·l·sinφ = 0,67·16·sin90° ≈ 10,5 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Значения даны для установившегося резания без удара.
Частые вопросы
- Резец можно перетачивать?
- Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.
- Подойдет ли резец к моему резцедержателю?
- Проверяйте по высоте державки: 25 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.
- Чем правый резец отличается от левого?
- Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — правый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.
- Встанет ли пластина другого изготовителя?
- Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 01311-160312 одного завода взаимозаменяема с 01311-160312 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.
Преимущества
- 3 режущие кромки на одной пластине, переточка не нужна
- Смена кромки без снятия резца: размерная настройка станка сохраняется
- Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
- Крепление прихватом сверху держит пластину на черновых режимах и прерывистом резании
- Конструкция и размеры по ГОСТ 26611-85 — заменяется на аналог без перенастройки оснастки
- Стальной корпус переживает десятки пластин: расход идет только на режущую часть
Соседние типоразмеры
- Сечение 20×20 мм
- Резец под пластину 01311-160308 20х20 проходной прямой угол 90град. правый
- Пластина 22 мм
- Резец под пластину 01114-220408 PTGNR 25х25 M22 правый
- Сечение 40×32 мм
- Резец под пластину 01114-270612 MTNNL 40х32 R27 левый
- Угол в плане 60°
- Резец CTTPR 2525 M16-H1 под пластину 01311-160312 правый 2100-1872 ГОСТ 26611-85
- Другая державка
- Резец CTGPR 2525 M16 под твердосплавную пластину 01111-160408 ГОСТ 26611-85
Другие исполнения этой группы — в разделе резцы с механическим креплением т/с пластин гост 26611-85: там собраны державки под все формы пластин, сечения от 12×12 до 40×40 мм и оба направления подачи.
Как подобрать: Сначала сечение: резцедержатель под 25 мм по высоте, иначе вершина не встанет на ось центров. Затем пластина: 01311-160312, кромка 16 мм. Размер жестко связан с гнездом, соседний типоразмер не подойдет. И только потом марка сплава и радиус: 1,2 мм держит подачу до 0,18 мм/об при Ra 3,2.
