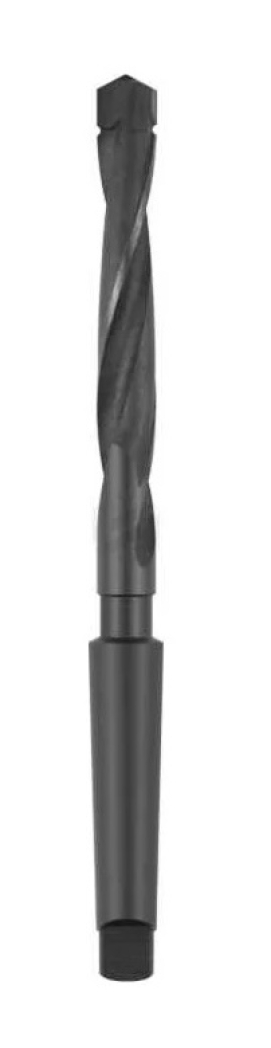

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.

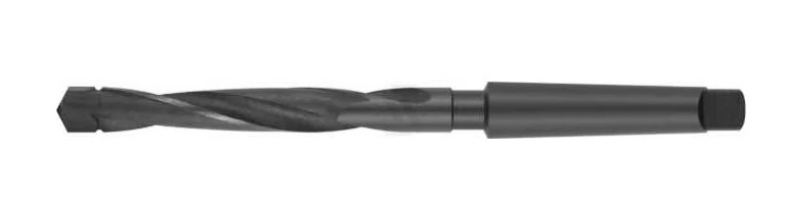

Сверло к/х ф 18 мм с напайной т/с пластиной ВК8
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Оплата в «Сплав Харьков» - все расчеты в гривнах.
Безналичный расчет с НДС (+20%) или без НДС (+10%).
Наличный расчет
Минимальная сумма заказа 300 грн.
Спиральное сверло с коническим хвостовиком Ø 18 мм, оснащенное напайной твердосплавной пластиной, изготовлено по типу ГОСТ 22736-77. Хвостовик конус Морзе КМ2.
Обрабатываемые материалы (твердый сплав ВК8):
Сверло Ø 18 мм предназначено для сверления сквозных и глухих отверстий на сверлильных, расточных, токарных и радиально-сверлильных станках. Конический хвостовик садится прямо в шпиндель или через переходную втулку - сверлильный патрон не нужен, момент передается трением по конусу, поэтому сверло не проворачивается. Угол при вершине 118°, направление спирали правое. Напайная твердосплавная пластина держит режим по закаленным и легированным сталям, отбеленному чугуну и наплавленным поверхностям, где быстрорез садится за несколько отверстий.
Хвостовик выполнен конусом Морзе КМ2 по ГОСТ 25557 - диаметр большого основания 17,780 мм. Если гнездо шпинделя того же номера, сверло ставится напрямую; если гнездо крупнее, между ними ставят переходную конусную втулку по ГОСТ 13598. Посадка самозажимная: момент держится трением конических поверхностей, а лапка на конце хвостовика служит упором для клина-выколотки при извлечении. Перед установкой конус и гнездо протирают насухо - масляная пленка или стружка на конусе дают биение и проворот.
Длина рабочей части в наименовании позиции не указана, поэтому предельную глубину сверления уточняйте перед заказом - напишите нам, измерим по факту. Все остальное - диаметр, конус Морзе КМ2, правая спираль, угол при вершине 118° - определяется однозначно.
| Обрабатываемый материал | v, м/мин | n, об/мин | s, мм/об |
|---|---|---|---|
| Сталь конструкционная, до 750 МПа | 40 | 705 | 0,18-0,28 |
| Сталь легированная и закаленная | 25 | 440 | 0,18-0,28 |
| Чугун серый и высокопрочный | 55 | 975 | 0,18-0,28 |
| Чугун отбеленный | 20 | 355 | 0,18-0,28 |
| Бронза, силумин | 70 | 1240 | 0,18-0,28 |
Значения рассчитаны для диаметра 18 мм с подачей СОЖ и служат отправной точкой. Момент растет пропорционально квадрату диаметра, поэтому на большом сверле сначала снижают подачу, а не обороты.
Какой конус у этого сверла?
Конус Морзе КМ2 по ГОСТ 25557, диаметр большого основания 17,780 мм. В шпиндель с гнездом КМ2 сверло садится напрямую, к большему гнезду подбирают переходную втулку.
Что делать, если конус на станке больше?
Ставят переходную конусную втулку по ГОСТ 13598: она надевается на хвостовик и увеличивает посадочный конус на один-два номера. Обратная задача - уменьшить конус - решается только сменой сверла.
Можно ли перетачивать?
Да, напайная пластина шлифуется алмазным кругом; переточка выполняется до выработки пластины, угол при вершине сохраняют.
Весь раздел - к/х с напайными твердосплавными пластинами. Смежные исполнения: к/х средняя серия ГОСТ 10903-77, к/х удлиненная серия ГОСТ 2092-77, к/х длинная серия ГОСТ 12121-77.
Как подобрать: сначала смотрят гнездо шпинделя: номер конуса сверла должен совпадать с ним или быть меньше, тогда ставится переходная втулка. Под резьбу диаметр берут как номинал минус шаг, под развертывание оставляют припуск 0,1-0,3 мм на диаметр. Глубина за проход - не более трех диаметров, то есть 54 мм для этого сверла; дальше сверло выводят для удаления стружки. Длину рабочей части этой позиции уточните перед заказом.
Производитель: Китай
