Артикул SP-56410

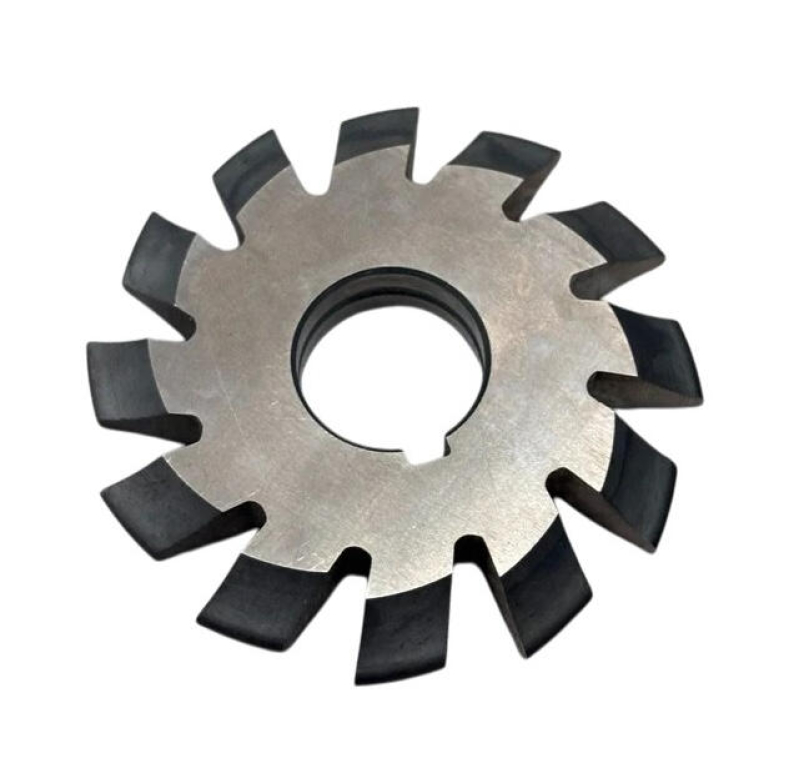

Фреза дискова модульна М 3 №1 Р18 пос.27 мм

Дискова модульна фреза модуль 3, номер 1 (для коліс із числом зубів 12–13), сталь Р18, посадковий отвір 27 мм. Нарізання прямозубих циліндричних коліс методом копіювання.

Розмір

0.4 1.5 2 2.25 2.533.25 3.5 3.75 4 4.25 4.5 5.5 6.5 9 10 11 12

Усі розміри (19)

Фреза дискова модульна М 3 №1 Р18 пос.27 мм

1001 ₴-167₴ 834 ₴

Ціна без ПДВ · з ПДВ 1 001 ₴

В наявності, 1 шт на складі

Відвантажується зі складу: Харьков-1

Артикул: SP-56410

Відправлення сьогодні

Оплата до 15:00, пн–пт — Новою Поштою того ж дня

Документи

З ПДВ і без, рахунок-фактура, повний пакет для бухгалтерії

Повернення 14 днів

Якщо інструмент не підійшов за розміром чи задачею

Мінімальне замовлення

300 ₴ за сумою позицій

Не впевнені у виборі

Підкажемо щодо розміру, стандарту й сумісності з вашим верстатом чи оснащенням. Відповідь надійде на e-mail.

Запитати про товар

Доставка

Новою Поштою по всій Україні, доставку оплачує отримувач за тарифом перевізника. Замовлення, оплачене до 15:00 у пн–пт, відправляємо того ж дня, пізніше — наступного робочого. Докладніше

Оплата і документи

Переказом на картку підприємства, накладеним платежем при отриманні або за рахунком для юросіб і ФОП. При оплаті карткою від 2 000 ₴ — знижка 5%. Працюємо з ПДВ і без ПДВ: рахунок-фактура, накладна і повний пакет документів для бухгалтерії. Мінімальне замовлення 300 ₴. Докладніше

Фреза дисковая модульная М 3 №1 Р18 пос.27 мм — дискова модульна фреза модуль 3, номер 1 з комплекту 8 штук, для нарізання зубів прямозубих циліндричних коліс методом копіювання. Матеріал — швидкорізальна сталь Р18, посадка 27 мм.

Що цим роблять

нарізають зубчасті колеса модуля 3 з числом зубів 12–13 (профіль фрези №1 розрахований саме на цей діапазон);
працюють на горизонтально-фрезерних верстатах з ділильною головкою;
виготовляють одиничні та дрібносерійні шестерні, відновлюють зуби при ремонті редукторів.

Призначення і сфера застосування

Метод копіювання: профіль западини зуба цілком повторює профіль фрези, колесо нарізається зуб за зубом з поворотом заготовки ділильною головкою. Дорогий зубофрезерний верстат не потрібен — достатньо універсального фрезерного. Комплект із 8 номерів перекриває весь ряд чисел зубів від 12 до рейки.

Характеристики

Модуль: 3
Номер фрези: №1 (з комплекту 8 шт.)
Число зубів колеса: 12–13
Посадковий діаметр: 27 мм
Матеріал: швидкорізальна сталь Р18
Профіль: евольвентний, 20°

Що означає позначення

М 3: модуль зачеплення 3 мм
№1: номер профілю: колеса з числом зубів 12–13
Р18: класична вольфрамова швидкорізальна сталь (18% W) — висока стійкість і стабільність при переточуваннях
пос.27: посадковий отвір 27 мм під оправку

Орієнтовні режими різання

Матеріал колеса	Швидкість різання, м/хв	Подача, мм/зуб
Сталь 45, 40Х	18–25	0,04–0,08
Легована сталь	12–18	0,03–0,06
Чавун	15–22	0,05–0,1
Бронза, латунь	30–45	0,06–0,12

Режими орієнтовні: коригуйте за жорсткістю системи, станом обладнання і стійкістю інструменту.

Часті питання

Чому важливий номер фрези №1?

Профіль западини залежить від числа зубів колеса. №1 розрахований на 12–13 зубів — за іншої їх кількості профіль буде спотворений і зачеплення шумним.

Як порахувати діаметр заготовки?

Зовнішній діаметр = модуль × (z + 2). Наприклад, для z=20 при модулі 3: 3 × 22 = 66 мм.

Чи можна нарізати косозубе колесо?

Дисковою модульною фрезою нарізають переважно прямозубі колеса; для косозубих потрібен перерахунок і поворот стола, точність профілю знижується.

Переваги

Нарізання шестерень без зубофрезерного верстата
Сталь Р18 — стабільна стійкість і переточування
Точний евольвентний профіль для свого діапазону зубів

Як підібрати: визначте модуль колеса (m = зовнішній діаметр / (z + 2)), потім оберіть номер фрези за числом зубів: №1 — 12–13, №2 — 14–16, №3 — 17–20, №4 — 21–25, №5 — 26–34, №6 — 35–54, №7 — 55–134, №8 — 135 і рейка.
