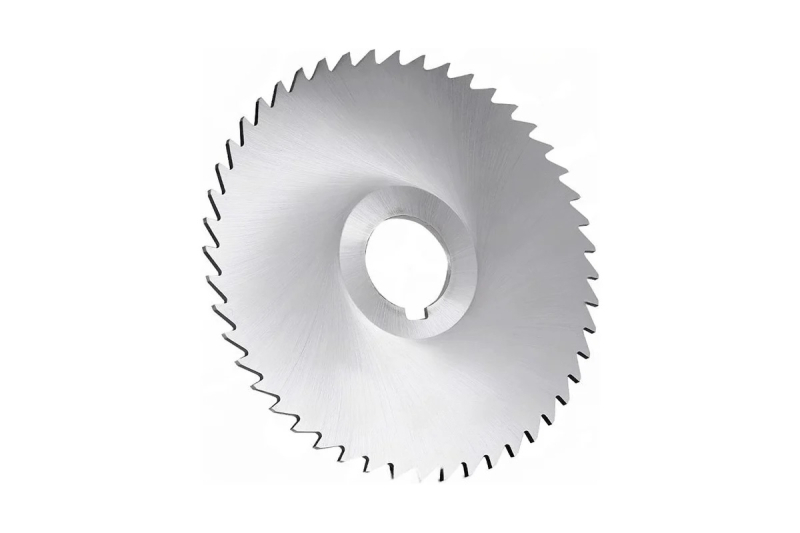

Шлиц или паз шириной 2,5 мм в стали за один проход, отрезка прутка и трубы. Ширину реза задает толщина фрезы, глубину ограничивает диаметр ступицы.
| Ширина реза | 2,5 мм |
| Наибольшая глубина резания | 56,5 мм (по разности диаметра фрезы и ступицы) |
| Наибольший диаметр отрезаемого прутка | 56,5 мм |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Шпоночный паз | есть, привод от шпонки оправки |
| Ступица | есть, торец фрезы утоплен относительно ступицы |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 2679-93, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Фреза работает на прорезке: прямые шлицы под отвертку по ГОСТ 24669, узкие пазы под стопорные кольца, разрезка тонкостенной трубы. Мелкий зуб дает чистую боковую стенку и малую подачу на зуб, поэтому рез получается ровным даже на толщине 2,5 мм.
Работает через насадную оправку с проставочными кольцами; момент передается шпонкой или трением колец. Тонкий диск не терпит перекоса при затяжке, поэтому кольца подбирают по всей опорной плоскости.
| Тип инструмента | Фреза дисковая отрезная |
| Наружный диаметр D | 160 мм, поле допуска js16 |
| Ширина B | 2,5 мм, предельные отклонения класса 1 +0,26 / +0,16, класса 2 js11 |
| Посадочное отверстие d | 32 мм H7 |
| Диаметр ступицы d1 | 47 мм |
| Число зубьев z | 64 |
| Передний угол γ | 5° |
| Радиус стружечной канавки r | не более 0,4 мм |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 61…65 HRC при ширине до 1 мм, 62…66 HRC при ширине свыше 1 мм |
| Шероховатость | боковые торцевые поверхности Ra 1,25; передняя поверхность зубьев Rz 8,0; посадочное отверстие Rz 6,3 |
| Ленточка на задней поверхности | не более 0,05 мм |
| Допуск радиального биения, класс 1 | 0,08 мм для смежных зубьев, 0,12 мм для противоположных |
| Период стойкости (Р6М5) | средний 110 мин, 95 %-ный 45 мин |
| Критерий затупления | износ по задней поверхности 0,4 мм |
| Маркировка на торце | товарный знак, диаметр, ширина, класс (1 или 2), марка стали |
| Изготовитель | OTTIMO |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 2679-93 |
| ф 160×2,5×32 | наружный диаметр 160 мм, ширина 2,5 мм, посадочное отверстие 32 мм |
| z = 64 | число зубьев фрезы |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| прорезной зуб | форма зуба для прорезки: мелкий шаг, чистая боковая стенка |
| со ступицей | утолщение вокруг посадочного отверстия: задает опорную поверхность на оправке и ограничивает глубину резания |
| с ш/п | шпоночный паз в посадочном отверстии по ГОСТ 9472-90: крутящий момент передает шпонка оправки |
| ГОСТ 2679-93 | стандарт на прорезные и отрезные фрезы: три типа зуба (1 мелкий, 2 средний, 3 крупный) и два класса (1 для прорезки шлицев по ГОСТ 24669, 2 для прорезных и отрезных работ) |
В наименовании указано 64 зубьев. По таблице 1 ГОСТ 2679-93 это фреза типа 2 — средний зуб, обозначение 2254-1296. Тип задает шаг зуба: чем крупнее зуб, тем больше стружечная канавка и тем выше допустимая подача, но грубее боковая поверхность реза.
| Тип фрезы | Число зубьев | Обозначение по ГОСТ |
|---|---|---|
| тип 1 — мелкий зуб | 128 | 2254-1002 |
| тип 2 — средний зуб | 64 | 2254-1296 |
| тип 3 — крупный зуб | 32 | 2254-1498 |
| тип 3 — крупный зуб | 22 | 2254-1644 |
В обозначении 2254 — код группы дисковых отрезных и прорезных фрез по классификатору, четыре цифры после дефиса — порядковый номер типоразмера внутри группы. Полная запись в заказе выглядит как «Фреза 2254-1296 ГОСТ 2679-93».
| Скорость резания Vc | 35–60 м/мин |
| Частота вращения n | 70–119 об/мин |
| Подача на зуб Sz | 0,003–0,012 мм/зуб |
| Минутная подача F | 13,4–91,7 мм/мин |
| СОЖ | 5 %-ный раствор эмульсола в воде |
Режимы по таблице 5 ГОСТ 2679-93 для фрез типа 1 (мелкий зуб), испытания по стали 45 твердостью 163…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 160 мм. Минутная подача: F = Sz · z · n при z = 64.
Поле допуска ширины. У класса 1 оно одностороннее в плюс и вдвое уже, у класса 2 симметричное js11. Класс 1 берут, когда шлиц идет по чертежу под сопрягаемую деталь, класс 2 для отрезки и черновых пазов.
Быстрорежущая сталь Р6М5 берет корозионностойкую сталь ограниченно: скорость режут вдвое, подачу оставляют, СОЖ подают обильно. Под регулярную работу по нержавейке берут кобальтовую марку Р6М5К5.
Да, по передней поверхности зуба. Ширина фрезы при этом не меняется, диаметр уменьшается на величину съема. Точить по торцам нельзя: фреза уйдет по ширине за поле допуска и перестанет держать размер шлица.
Фреза выполнена со шпоночным пазом: момент передается продольной шпонкой оправки, поэтому берут оправку под продольную шпонку с посадочной шейкой 32 мм. Тонкий диск чувствителен к биению: радиальное биение оправки свыше 0,01 мм на 100 мм длины уводит рез и выкрашивает зубья, поэтому кольца ставят по всей опорной плоскости и не перетягивают гайку.
