UAМонолитная твердосплавная шпоночная фреза 3 мм, общая длина 50 мм, режущая часть 8 мм. Паз шириной 3 мм с врезанием по оси в сплошной материал. Инструмент рассчитан на закрытый шпоночный паз под призматическую шпонку по ГОСТ 23360-78.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

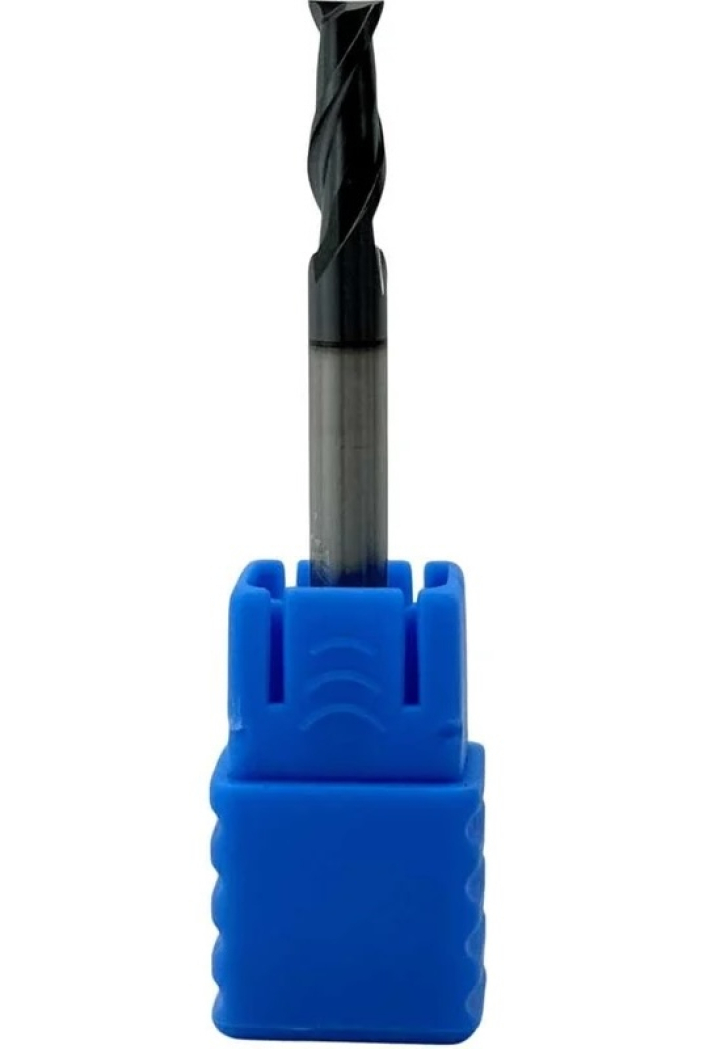

Задать вопрос о товареФреза шпоночная твердосплавная ⌀3 мм OTTIMO — двузубая шпоночная фреза из монолитного твердого сплава диаметром 3 мм под паз шириной 3 мм. Общая длина 50 мм, длина режущей части 8 мм. Размеры вне таблицы ГОСТ 16463-80 — это исполнение производителя, не гостовский типоразмер. Хвостовик 4 мм.
Обрабатываемые материалы:
Паз шириной 3 мм в сплошном материале без предварительного сверления. Ширину задает диаметр фрезы, глубину за установ — длина режущей части.
Цельный твердый сплав идет туда, где стальной корпус паяной фрезы уже не держит форму: диаметры до 12 мм, тонкая стенка между канавками, короткий вылет и высокая частота вращения. На диаметре 3 мм паяная конструкция физически не собирается — пластине негде стоять.
Угол наклона спирали задан стандартом — 20°, шаг винтовой канавки на диаметре 3 мм считается от него. Это пологая спираль: она слабее тянет фрезу вниз при осевом врезании, что для закрытого паза важнее скорости выноса стружки.
Диаметр 3 мм в ГОСТ 16463-80 есть, но длины не совпадают: у позиции L 50 мм и l 8 мм, в таблице стандарта 2234-0202 — L 30 мм, l 5 мм; 2234-0502 — L 30 мм, l 5 мм. Это исполнение производителя, и гостовский шифр объявил бы его стандартным.
| Обрабатываемый материал | Vc, м/мин | n, об/мин | Sпрод, мм/об |
|---|---|---|---|
| Сталь 45, HRC 35…40 | 40 | 4244 | 0,01—0,02 |
| Сталь 40Х, HRC 35…40 | 40 | 4244 | 0,01—0,02 |
| Серый чугун | 20 | 2122 | 0,01—0,02 |
| Сталь 1Х18Н9Т | 20 | 2122 | 0,01—0,02 |
Скорости и подачи — из приложения 2 ГОСТ 16463-80 (обязательное, условия эксплуатации). Частота вращения пересчитана под диаметр 3 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·3). Минутная подача F = n · z · Sz = n · 2 · Sz. Врезание ведут вертикальной подачей, проход — продольной. Средняя стойкость на этих режимах — 20 мин.
По какому материалу она рассчитана?
ГОСТ 16463-80 задает четыре материала: сталь 45 и сталь 40Х твердостью HRC 35…40 на 40 м/мин, серый чугун и сталь 1Х18Н9Т на 20 м/мин. Нержавеющая сталь в списке есть, но вдвое медленнее — планируйте время цикла по ней.
Почему двузубая, а не четырехзубая?
Шпоночный паз закрытый: стружке некуда идти, кроме как вверх по канавке. Две канавки на диаметре 3 мм дают вдвое больше объема под стружку, чем четыре. Плюс торцовые кромки двузубой доходят до оси — она врезается вниз, четырехзубая нет.
Твердосплавная фреза хрупкая — как ее не сломать?
Три причины поломки на этом инструменте: биение оснастки выше 0,01 мм, вертикальная подача при врезании наравне с продольной и вылет больше режущей части. Первое лечится патроном, второе — снижением подачи на врезании в 3—5 раз, третье — выбором фрезы по глубине паза.
Какой патрон нужен под эту фрезу?
Хвостовик цилиндрический 4 мм с полем допуска h8: цанга ER, термозажимной или гидропластовый патрон. Биение оснастки складывается с биением фрезы 0,02 мм, и на диаметре 3 мм это видно на ширине паза сразу.
Весь размерный ряд, наличие и цены — в разделе Фрезы шпоночные цельные твердосплавные ГОСТ 16463-80. Смежные исполнения шпоночных фрез собраны в родительском разделе Фрезы шпоночные твердосплавные.
