Стіл поворотний горизонтальний 150мм TS150A OTTIMO

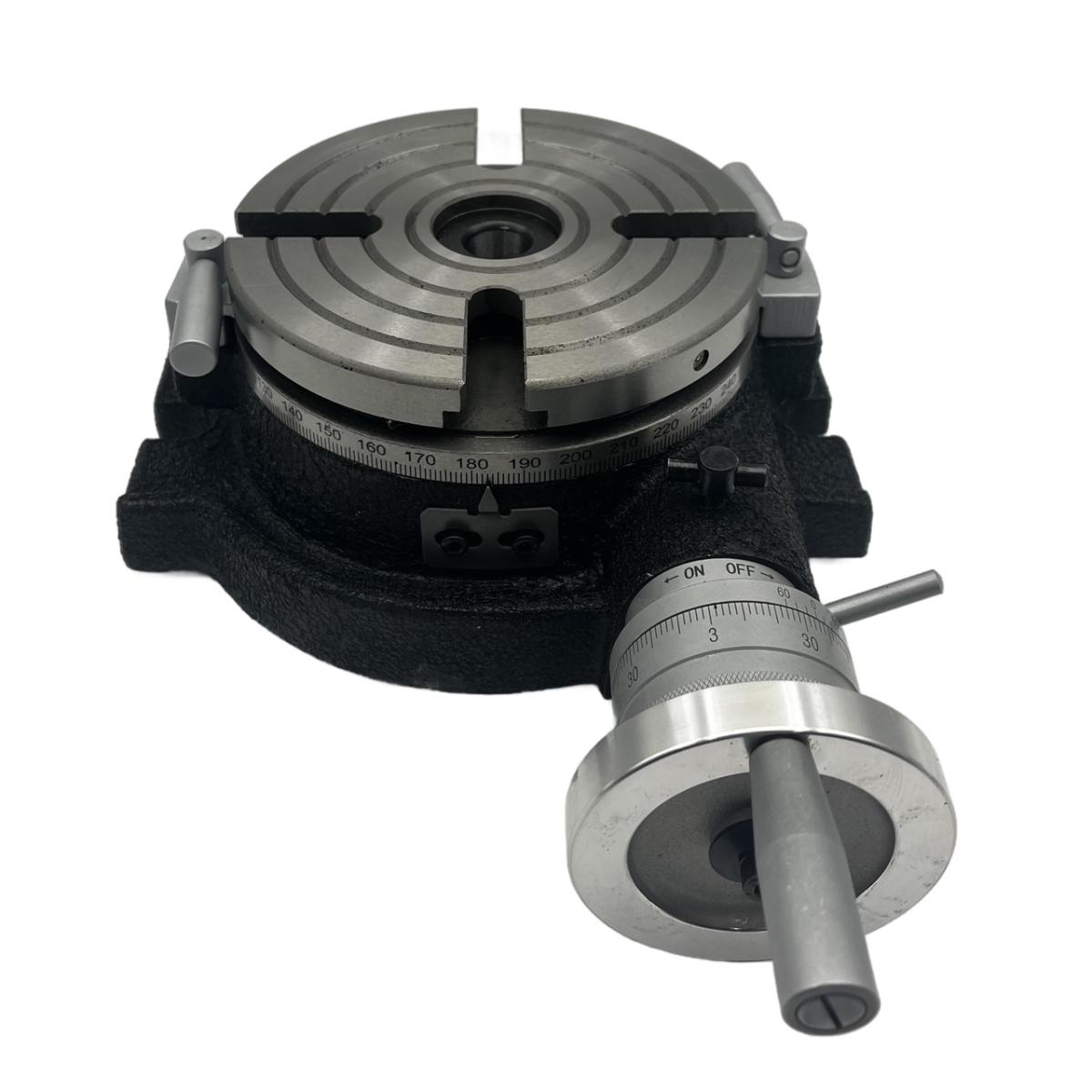

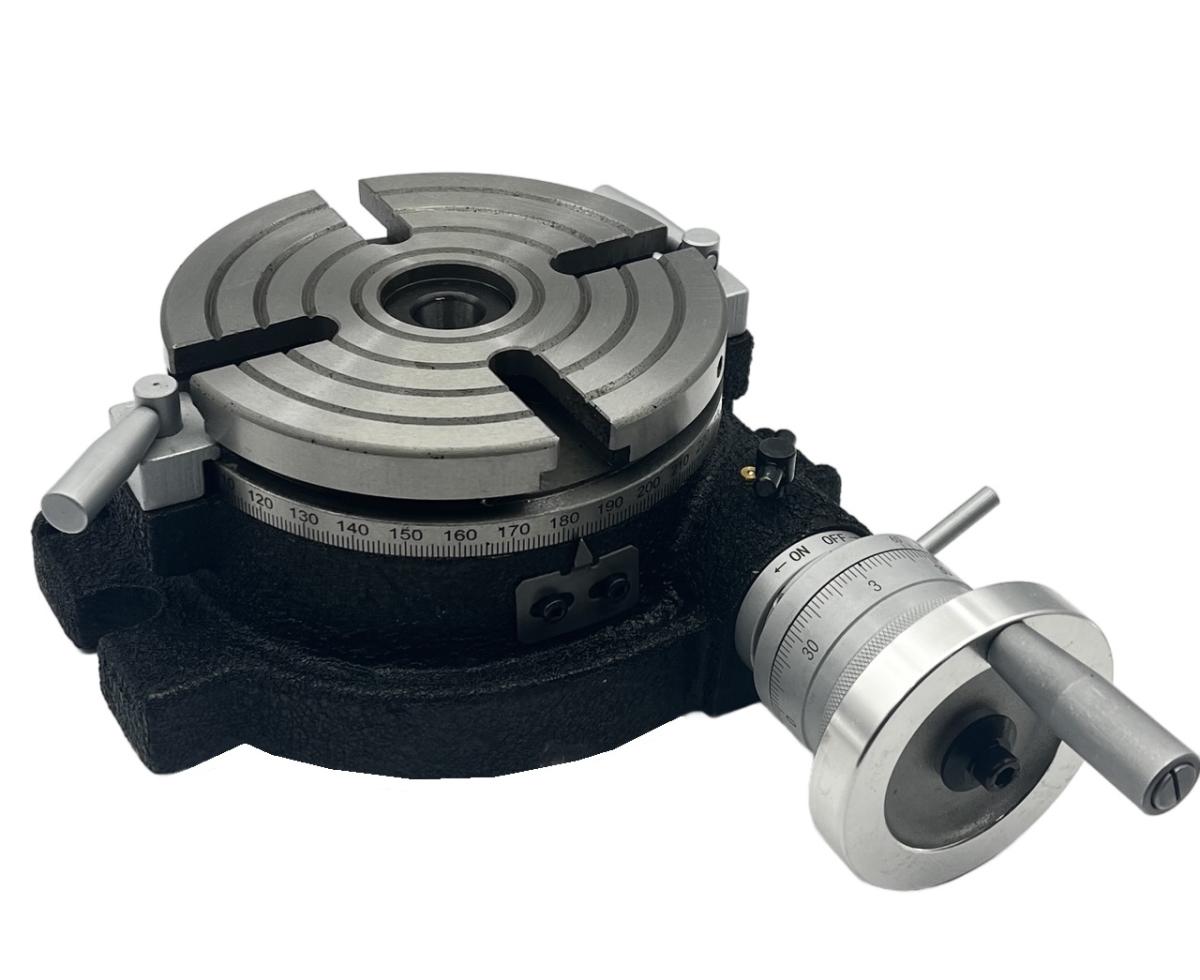

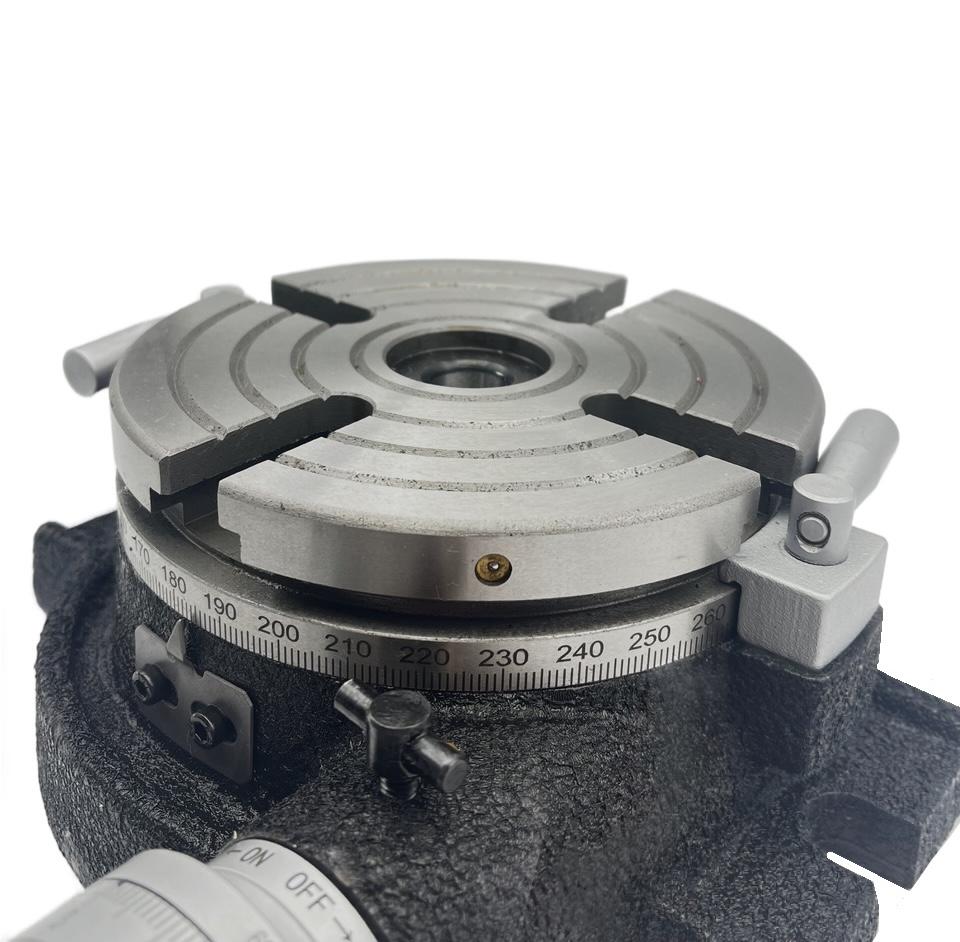

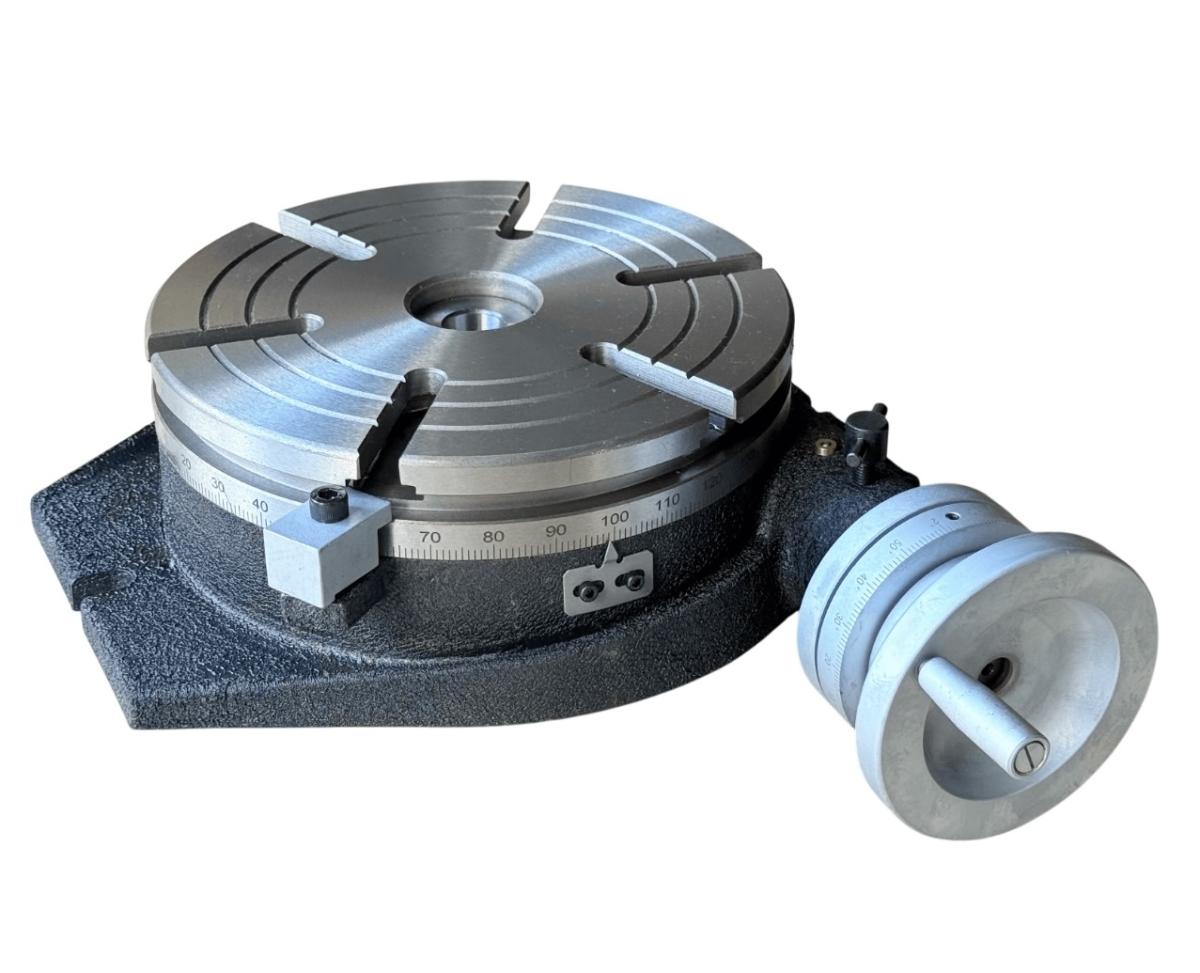

Стіл поворотний горизонтальний TS150A OTTIMO — планшайба Ø150 мм для поділових і колових робіт на фрезерному, свердлильному та розточувальному верстаті. Стає на стіл верстата через Т-подібні пази основи, заготовка кріпиться в пазах планшайби або в патроні через перехідний фланець. Тип 5030 за номенклатурою виробника.

Сумісність і добір

Деталь до Ø150 мм закріплюється на планшайбі та обробляється по дузі або ділиться на рівні частини.

Діаметр планшайби

150 мм

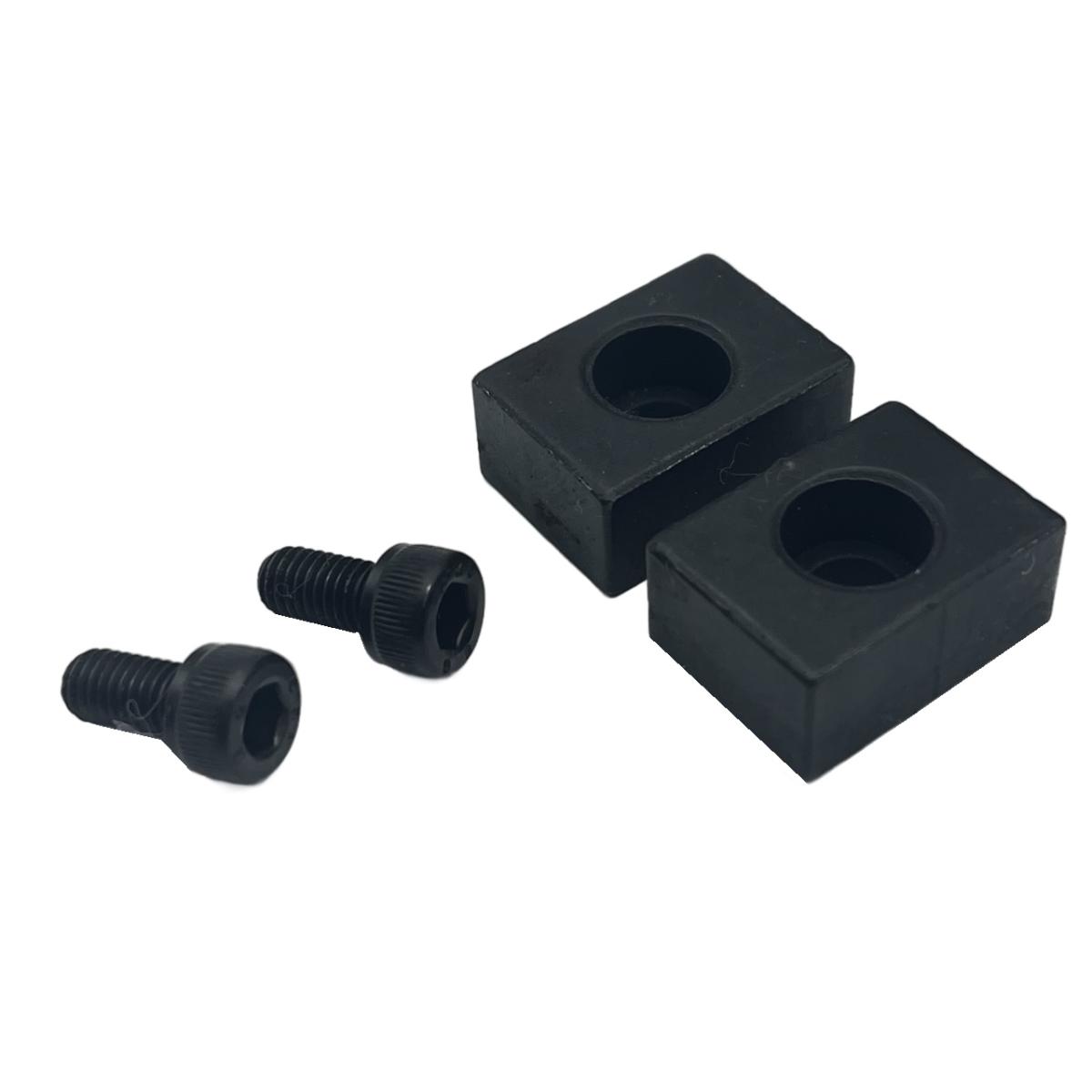

Кріплення заготовки

Т-подібні пази планшайби 14 мм, сходження через 90°

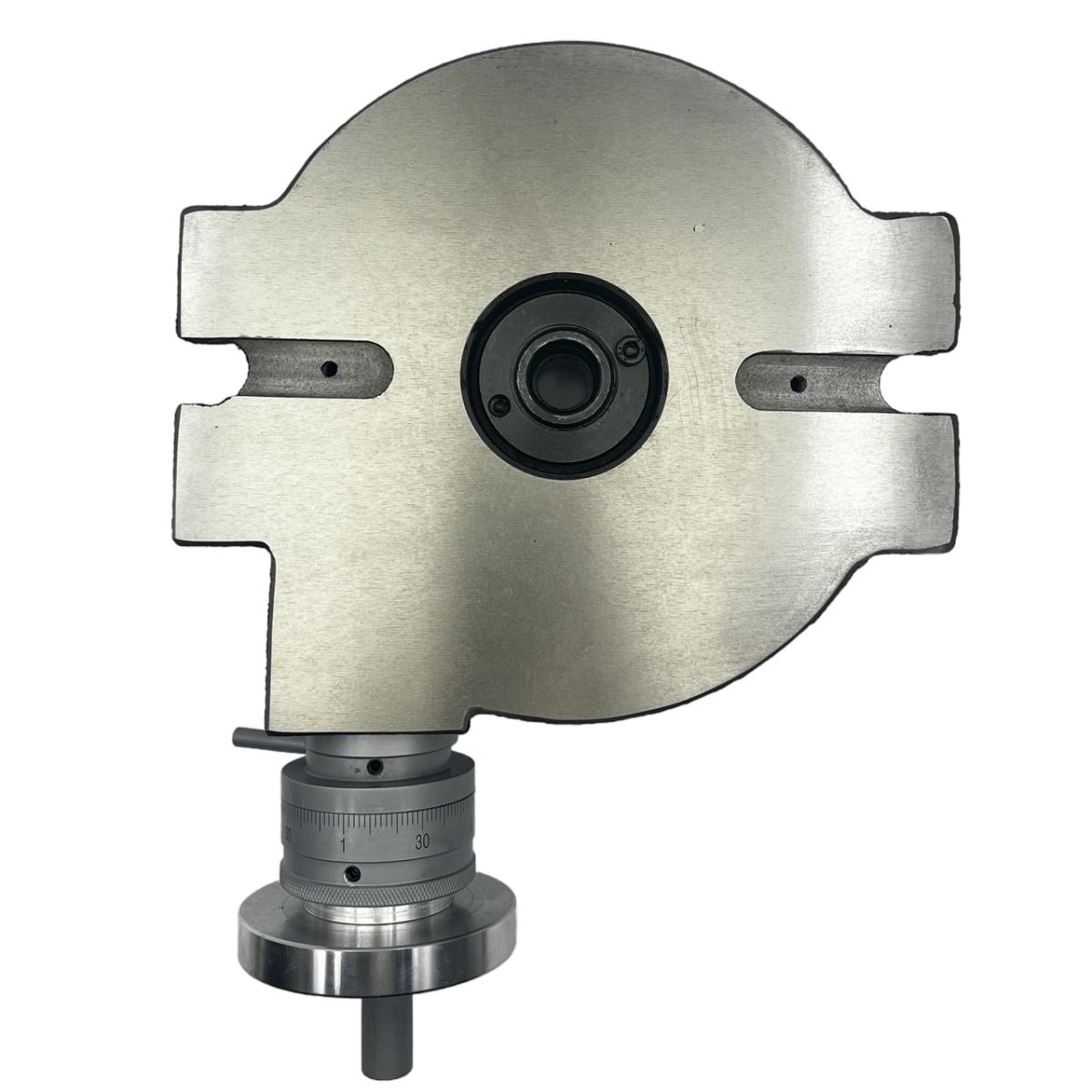

Посадка на стіл верстата

шпонка 16 мм у паз стола верстата

Центральний отвір

конус Морзе 2

Найбільша маса заготовки

100 кг

Висота стола

75 мм

Призначення та сфера застосування

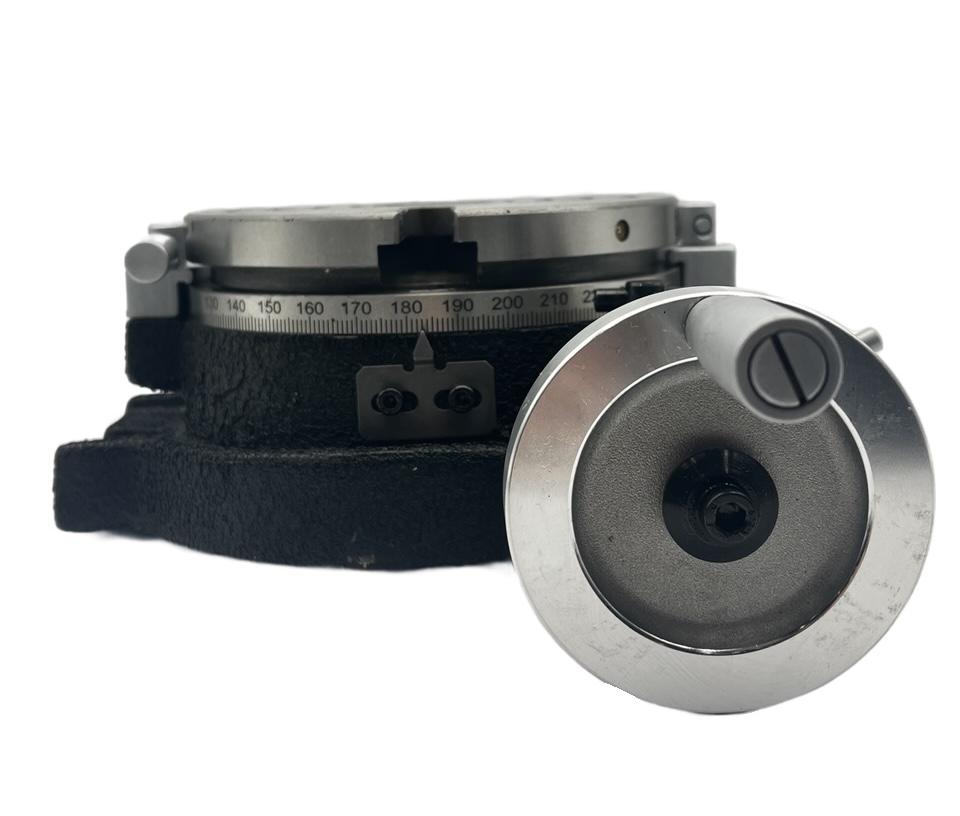

Колове фрезерування дугових пазів і контурів, свердління отворів по поділовому колу фланця, розточування, торцювання, встановлення деталі під заданий кут. Планшайба проградуйована на 360°, відлік ведеться за лімбом і ноніусом.

Поділовий диск типу 5053 DP (постачається окремо) ділить коло на 2–66 рівних частин, а також на будь-яке кратне 2, 3 і 5 число частин від 67 до 132. Без диска поділ рахується за кількістю обертів рукоятки: передача 1:90 дає 90 обертів на повне коло.

Типорозмір для настільних і малих консольно-фрезерних верстатів. На планшайбу Ø150 мм сідають фланці, кришки, шестерні невеликого модуля, деталі приладового розміру. Стіл легкий, знімається з верстата вручну, тому частіше стоїть на універсальному робочому місці, де його прибирають між наладками.

Практика застосування

Поворотні столи, ділильні головки і магнітні плити розширюють можливості верстата: поділ кола, обробка під кутом, затиск тонких плоских деталей без прихватів.

Характеристики

Діаметр планшайби

150 мм

Кут повороту планшайби

360°

Передатне відношення черв'ячної пари повороту

1:90

Ціна поділки лімба

1'

Найменший відлік за ноніусом

10"

Точність показань

80"

Конус центрального отвору

Морзе 2

Ширина Т-подібних пазів планшайби

14 мм, сходження через 90°

Ширина шпонки основи

16 мм

Габарит A × B

260 × 196 мм

Висота H

75 мм

Маса

11 кг нетто, 12 кг брутто

Матеріал корпусу

чавун

Дані наведено за каталогом виробника для типу 5030. Перед проєктуванням оснастки звірте з паспортом поставленої партії.

Що означає позначення TS150A

TS

серія горизонтальних поворотних столів, тип 5030

150

діаметр планшайби в міліметрах — 150 мм

A

виконання з ручним приводом від рукоятки через черв'ячну пару

OTTIMO

торгова марка постачальника

Часті запитання

Чи стане стіл на мій верстат

Основа саджається шпонкою 16 мм у паз стола верстата й притягується притискачами. Посадкова площа 260 × 196 мм.

Як поділити коло без поділового диска

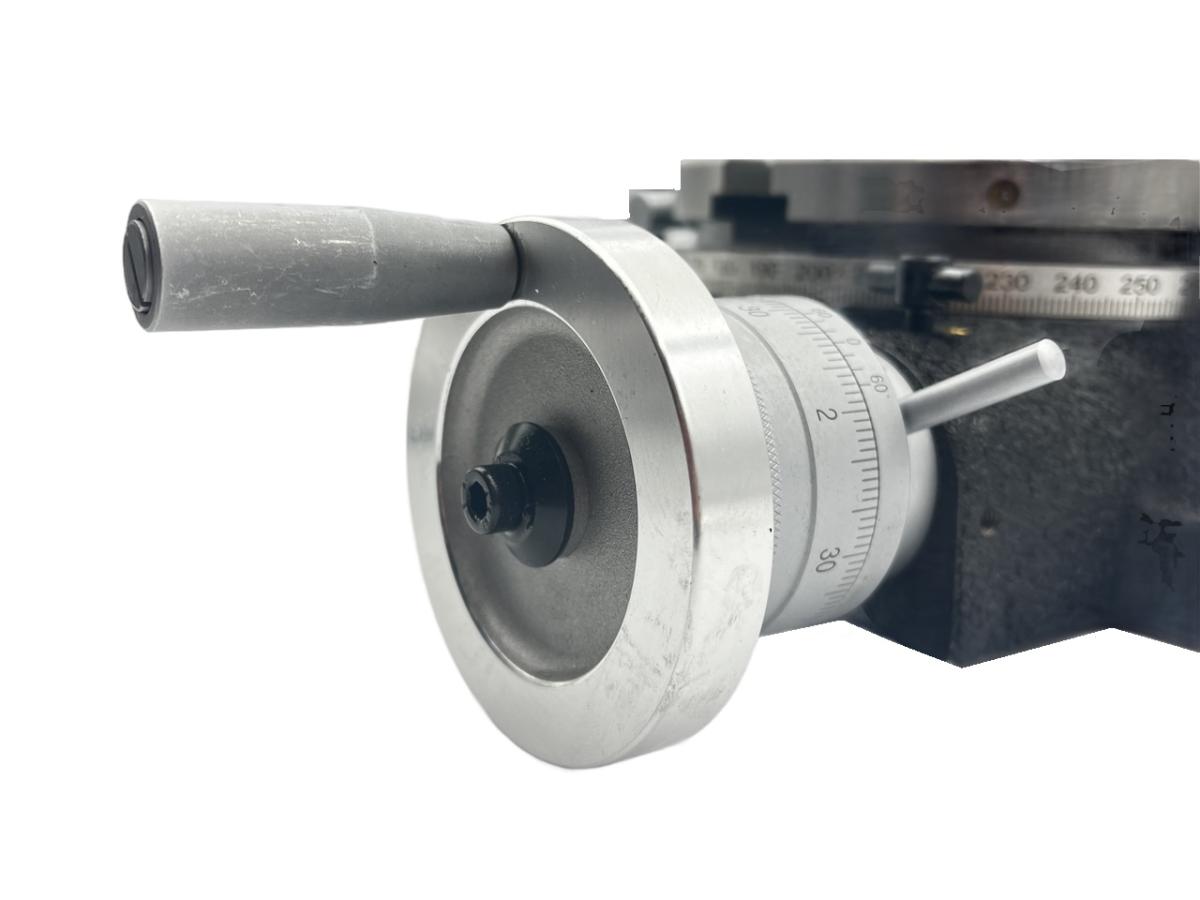

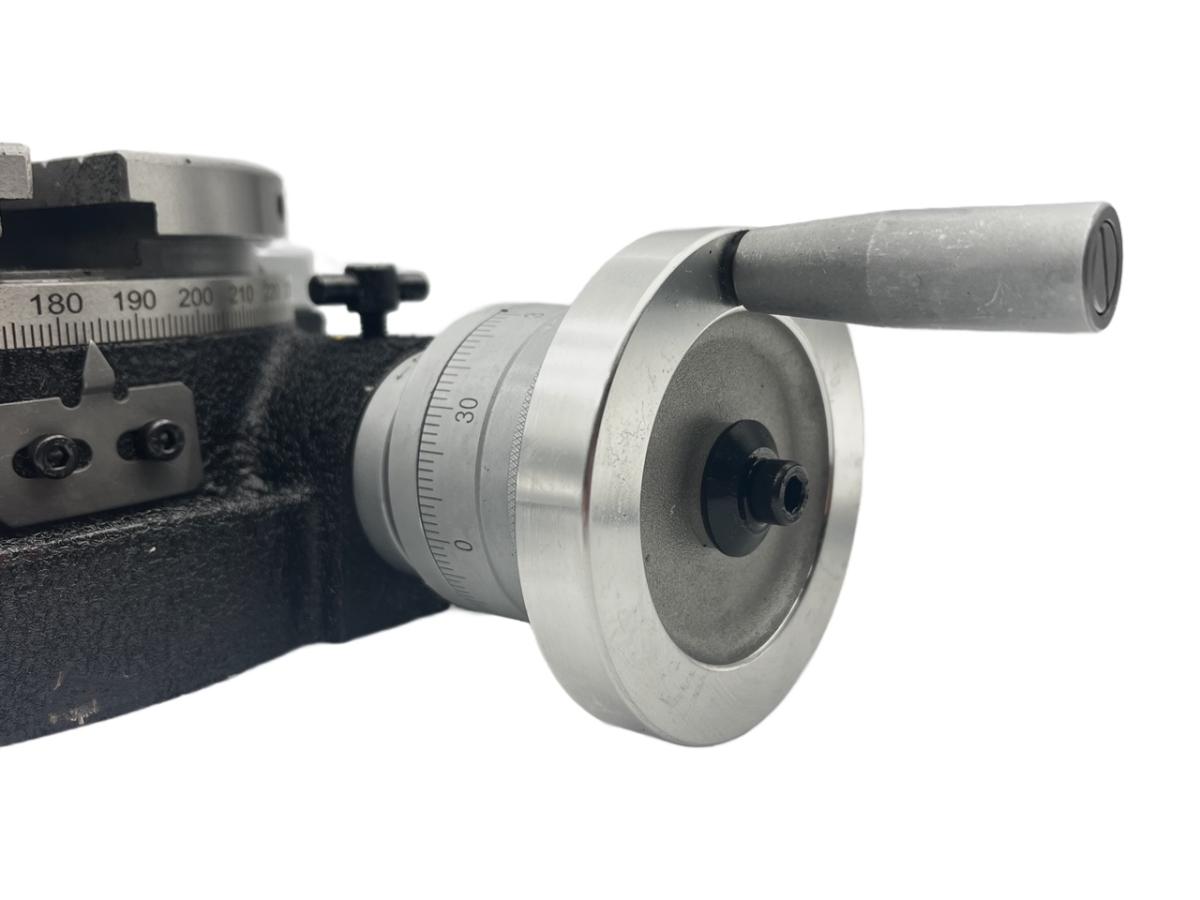

За кількістю обертів рукоятки. Передача 1:90: один оберт рукоятки повертає планшайбу на 4°, повне коло — 90 обертів. Для N частин потрібно 90/N обертів на кожне положення.

Що робити з люфтом планшайби

Черв'ячна пара має регулювання зачеплення: люфт вибирається зближенням черв'яка з колесом без розбирання стола. Осьовий люфт черв'ячного вала усувається підтягуванням гайки вала.

Чи можна поставити токарний патрон

Так, через перехідний фланець типу 5055 FL під конкретний патрон. Фланець і патрон у комплект стола не входять.

Переваги

• ✓ Відлік за ноніусом 10" за ціни поділки лімба 1'
• ✓ Точність показань 80"
• ✓ Чавунний корпус масою 11 кг гасить вібрацію при силовому різанні
• ✓ Конус Морзе 2 у центрі планшайби під центрувальну оправку
• ✓ Черв'ячна пара з регулюванням зачеплення — люфт вибирається без розбирання
• ✓ Сумісний з поділовим диском, фланцем під патрон і задньою бабкою

Супутні товари

Стіл постачається без оснастки для кріплення заготовки. Нижче позиції, які добираються за розмірами цього типорозміру.

Притискачі під Т-подібні пази планшайби

Набір верстатного кріплення та притисків з 58 предметів, Т-подібний паз 14мм, М12 — паз планшайби 14 мм

Поділ у горизонтальній осі

Універсальна ділильна головка УДГ Д-160А (FW80) OTTIMO — для валів і деталей у центрах, друга вісь дільниці

Перехідний фланець під патрон (тип 5055 FL), поділовий диск (тип 5053 DP) і задня бабка постачаються на замовлення — уточнюйте наявність у менеджера.

Сусідні типорозміри

Більший типорозмір серії

Стіл поворотний горизонтальний TS200A Ø200 мм OTTIMO

Той самий Ø150 мм, горизонтально-вертикальний

Стіл поворотний горизонтально-вертикальний TSL 150 (RT-HV6) Ø150 мм OTTIMO

Той самий Ø150 мм, нахильний

Стіл поворотний нахильний TSK150 (TSK-6") Ø150 мм OTTIMO

Увесь розділ з діаметрами планшайби від 150 до 400 мм у трьох виконаннях: столи поворотні.
