Монолитные твердосплавные спиральные свёрла — это режущий инструмент высшего класса производительности для точного сверления отверстий в труднообрабатываемых материалах. В отличие от свёрл из быстрорежущей стали (HSS), монолитные твердосплавные свёрла изготавливаются целиком из вольфрамокобальтового твёрдого сплава — без напаек, без составных элементов. Этим обусловлены их принципиальные преимущества в скорости резания, стойкости и точности получаемого отверстия.

Почему монолитный твёрдый сплав превосходит HSS

Быстрорежущая сталь (P6M5, P18) имеет твёрдость HRC 62–65. Твёрдый сплав марок ВК6, ВК8, ВК10, ВК15 — твёрдость HRA 86–91, что соответствует HRC 72–76. Это означает, что твердосплавное сверло работает на скоростях резания в 3–5 раз выше, чем HSS-аналог того же диаметра. При обработке закалённых сталей (HRC 45–65), серых и отбелённых чугунов, нержавеющих сталей аустенитного класса, керамики, графита и абразивных композитов HSS-сверло практически не работает — твердосплавное обеспечивает приемлемую стойкость и производительность.

Кроме того, монолитная конструкция (в отличие от свёрл с твердосплавными напайками или пластинами) исключает риск выпадения режущего элемента под нагрузкой, обеспечивает более точное центрирование и меньшее биение.

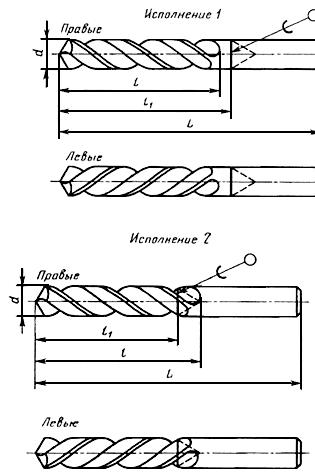

Конструктивные особенности. Исполнения 1 и 2

По ГОСТ 17275-71 монолитные твердосплавные свёрла средней серии выпускаются в двух конструктивных исполнениях, отличающихся геометрией хвостовика и рабочей зоны.

Исполнение 1 — сверло с утолщённым хвостовиком. Диаметр хвостовика превышает диаметр рабочей части. Применяется при сверлении отверстий в деталях, когда необходима повышенная жёсткость крепления в патроне и минимальное биение. Типичное применение — координатно-расточные и фрезерно-сверлильные станки с прецизионными цанговыми патронами.

Исполнение 2 — сверло с хвостовиком, равным или близким по диаметру к рабочей части. Более универсальный вариант для установки в стандартные сверлильные патроны. Обеспечивает несколько большую длину рабочей зоны при том же габарите.

Оба исполнения выпускаются в правом (стандартное направление вращения) и левом (обратное направление) вариантах. Левые твердосплавные свёрла применяются при сверлении под левую резьбу, на станках с обратным вращением шпинделя, а также для удаления сломанных крепёжных элементов с правой резьбой — аналогично левым HSS-свёрлам, но с многократно большей стойкостью при работе в закалённых деталях.

Марки твёрдого сплава и область применения

Монолитные свёрла по ГОСТ 17275-71 производятся преимущественно из твёрдосплавных марок группы ВК (вольфрам-кобальтовые без TiC): ВК6М, ВК8, ВК10М. Отсутствие карбидов титана делает эти марки оптимальными для обработки чугунов, цветных металлов и неметаллических материалов — в отличие от группы ТК, которая лучше работает по стали.

При обработке сталей, в том числе нержавеющих, применяют марки с мелкозернистой структурой (ВК6М, ВК10М), обеспечивающие повышенную вязкость и сопротивление выкрашиванию режущих кромок.

Современные твердосплавные свёрла также выпускаются в покрытиях TiN, TiAlN, TiCN и DLC, которые повышают твёрдость поверхности, снижают коэффициент трения и увеличивают стойкость при обработке вязких материалов.

Режимы резания

Скорость резания для монолитных твердосплавных свёрл по стали: 40–80 м/мин (против 20–35 м/мин для HSS). По чугуну: 60–120 м/мин. По алюминию: 150–300 м/мин. Подача: 0,03–0,15 мм/об в зависимости от диаметра и обрабатываемого материала.

Обязательное условие эффективной работы твердосплавного сверла — жёсткость системы СПИД (станок–приспособление–инструмент–деталь). Любые вибрации и биение патрона приводят к выкрашиванию хрупкого твёрдого сплава. Применение СОЖ обязательно при диаметре свыше 4 мм и при работе по стали.

ГОСТ 17275-71: размерный ряд и обозначения

Стандарт охватывает диаметры от 3,0 до 12,0 мм с шагом 0,1 мм. Для каждого типоразмера предусмотрены четыре обозначения: правое исп. 1, правое исп. 2, левое исп. 1, левое исп. 2. Серия 2309-0001–2309-0188 — правые свёрла исполнения 1, серия 2309-0301–2309-0488 — правые исп. 2, серия левых — параллельная нумерация.

Таблица размеров и обозначений по ГОСТ 17275-71 (средняя серия)

Примечание к структуре таблицы: для каждого диапазона диаметров значения L (общая длина), l₁ (длина рабочей части исп. 1), l₂ (длина рабочей части исп. 2) и l₃ (длина хвостовика исп. 2) приведены единожды — они одинаковы для всех диаметров данного диапазона.

d, мм	L, мм	l раб. Исп.1, мм	l раб. Исп.2, мм	l хв. Исп.2, мм	Правые Исп.1	Правые Исп.2	Левые Исп.1	Левые Исп.2
3,00	55	24	26	22	2309-0001	2309-0002	2309-0301	2309-0302
3,10	55	24	26	22	2309-0003	2309-0004	2309-0303	2309-0304
3,15	55	24	26	22	2309-0005	2309-0006	2309-0305	2309-0306
3,20	55	24	26	22	2309-0007	2309-0008	2309-0307	2309-0308
3,30	55	24	26	22	2309-0009	2309-0010	2309-0309	2309-0310
3,35	55	24	26	22	2309-0011	2309-0012	2309-0311	2309-0312
3,40	55	24	26	22	2309-0013	2309-0014	2309-0313	2309-0314
3,50	55	24	26	22	2309-0015	2309-0016	2309-0315	2309-0316
3,60	60	28	30	26	2309-0017	2309-0018	2309-0317	2309-0318
3,70	60	28	30	26	2309-0019	2309-0020	2309-0319	2309-0320
3,80	60	28	30	26	2309-0021	2309-0022	2309-0321	2309-0322
3,90	60	28	30	26	2309-0023	2309-0024	2309-0323	2309-0324
4,00	60	28	30	26	2309-0025	2309-0026	2309-0325	2309-0326
4,10	63	30	32	28	2309-0027	2309-0028	2309-0327	2309-0328
4,20	63	30	32	28	2309-0029	2309-0030	2309-0329	2309-0330
4,25	63	30	32	28	2309-0031	2309-0032	2309-0331	2309-0332
4,30	63	30	32	28	2309-0033	2309-0034	2309-0333	2309-0334
4,40	63	30	32	28	2309-0035	2309-0036	2309-0335	2309-0336
4,50	65	32	34	30	2309-0037	2309-0038	2309-0337	2309-0338
4,60	65	32	34	30	2309-0039	2309-0040	2309-0339	2309-0340
4,70	65	32	34	30	2309-0041	2309-0042	2309-0341	2309-0342
4,80	65	32	34	30	2309-0043	2309-0044	2309-0343	2309-0344
4,90	65	32	34	30	2309-0045	2309-0046	2309-0345	2309-0346
5,00	65	32	34	30	2309-0047	2309-0048	2309-0347	2309-0348
5,10	70	36	38	32	2309-0049	2309-0050	2309-0349	2309-0350
5,20	70	36	38	32	2309-0051	2309-0052	2309-0351	2309-0352
5,30	70	36	38	32	2309-0053	2309-0054	2309-0353	2309-0354
5,40	70	36	38	32	2309-0055	2309-0056	2309-0355	2309-0356
5,50	70	36	38	32	2309-0057	2309-0058	2309-0357	2309-0358
5,60	70	36	38	32	2309-0059	2309-0060	2309-0359	2309-0360
5,70	75	40	42	36	2309-0061	2309-0062	2309-0361	2309-0362
5,80	75	40	42	36	2309-0063	2309-0064	2309-0363	2309-0364
5,90	75	40	42	36	2309-0065	2309-0066	2309-0365	2309-0366
6,00	75	40	42	36	2309-0067	2309-0068	2309-0367	2309-0368
6,10	75	40	42	36	2309-0069	2309-0070	2309-0369	2309-0370
6,20	75	40	42	36	2309-0071	2309-0072	2309-0371	2309-0372
6,30	75	40	42	36	2309-0073	2309-0074	2309-0373	2309-0374
6,40	80	42	45	38	2309-0075	2309-0076	2309-0375	2309-0376
6,50	80	42	45	38	2309-0077	2309-0078	2309-0377	2309-0378
6,60	80	42	45	38	2309-0079	2309-0080	2309-0379	2309-0380
6,70	80	42	45	38	2309-0081	2309-0082	2309-0381	2309-0382
6,80	80	42	45	38	2309-0083	2309-0084	2309-0383	2309-0384
6,90	80	42	45	38	2309-0085	2309-0086	2309-0385	2309-0386
7,00	80	42	45	38	2309-0087	2309-0088	2309-0387	2309-0388
7,10	80	42	45	38	2309-0089	2309-0090	2309-0389	2309-0390
7,20	85	45	50	42	2309-0091	2309-0092	2309-0391	2309-0392
7,30	85	45	50	42	2309-0093	2309-0094	2309-0393	2309-0394
7,40	85	45	50	42	2309-0095	2309-0096	2309-0395	2309-0396
7,50	85	45	50	42	2309-0097	2309-0098	2309-0397	2309-0398
7,60	85	45	50	42	2309-0099	2309-0100	2309-0399	2309-0400
7,70	85	45	50	42	2309-0101	2309-0102	2309-0401	2309-0402
7,80	85	45	50	42	2309-0103	2309-0104	2309-0403	2309-0404
7,90	85	45	50	42	2309-0105	2309-0106	2309-0405	2309-0406
8,00	85	45	50	42	2309-0107	2309-0108	2309-0407	2309-0408
8,10	95	52	55	48	2309-0109	2309-0110	2309-0409	2309-0410
8,20	95	52	55	48	2309-0111	2309-0112	2309-0411	2309-0412
8,30	95	52	55	48	2309-0113	2309-0114	2309-0413	2309-0414
8,40	95	52	55	48	2309-0115	2309-0116	2309-0415	2309-0416
8,50	95	52	55	48	2309-0117	2309-0118	2309-0417	2309-0418
8,60	95	52	55	48	2309-0119	2309-0120	2309-0419	2309-0420
8,70	95	52	55	48	2309-0121	2309-0122	2309-0421	2309-0422
8,80	95	52	55	48	2309-0123	2309-0124	2309-0423	2309-0424
8,90	100	55	60	50	2309-0125	2309-0126	2309-0425	2309-0426
9,00	100	55	60	50	2309-0127	2309-0128	2309-0427	2309-0428
9,10	100	55	60	50	2309-0129	2309-0130	2309-0429	2309-0430
9,20	100	55	60	50	2309-0131	2309-0132	2309-0431	2309-0432
9,30	100	55	60	50	2309-0133	2309-0134	2309-0433	2309-0434
9,40	100	55	60	50	2309-0135	2309-0136	2309-0435	2309-0436
9,50	100	55	60	50	2309-0137	2309-0138	2309-0437	2309-0438
9,60	100	55	60	50	2309-0139	2309-0140	2309-0439	2309-0440
9,70	100	55	60	50	2309-0141	2309-0142	2309-0441	2309-0442
9,80	100	55	60	50	2309-0143	2309-0144	2309-0443	2309-0444
9,90	105	60	65	55	2309-0145	2309-0146	2309-0445	2309-0446
10,00	105	60	65	55	2309-0147	2309-0148	2309-0447	2309-0448
10,10	105	60	65	55	2309-0149	2309-0150	2309-0449	2309-0450
10,20	105	60	65	55	2309-0151	2309-0152	2309-0451	2309-0452
10,30	105	60	65	55	2309-0153	2309-0154	2309-0453	2309-0454
10,40	105	60	65	55	2309-0155	2309-0156	2309-0455	2309-0456
10,50	105	60	65	55	2309-0157	2309-0158	2309-0457	2309-0458
10,60	105	60	65	55	2309-0159	2309-0160	2309-0459	2309-0460
10,70	105	60	65	55	2309-0161	2309-0162	2309-0461	2309-0462
10,80	105	60	65	55	2309-0163	2309-0164	2309-0463	2309-0464
10,90	105	60	65	55	2309-0165	2309-0166	2309-0465	2309-0466
11,00	105	60	65	55	2309-0167	2309-0168	2309-0467	2309-0468
11,10	105	60	65	55	2309-0169	2309-0170	2309-0469	2309-0470
11,20	110	65	70	60	2309-0171	2309-0172	2309-0471	2309-0472
11,30	110	65	70	60	2309-0173	2309-0174	2309-0473	2309-0474
11,40	110	65	70	60	2309-0175	2309-0176	2309-0475	2309-0476
11,50	110	65	70	60	2309-0177	2309-0178	2309-0477	2309-0478
11,60	110	65	70	60	2309-0179	2309-0180	2309-0479	2309-0480
11,70	110	65	70	60	2309-0181	2309-0182	2309-0481	2309-0482
11,80	110	65	70	60	2309-0183	2309-0184	2309-0483	2309-0484
11,90	120	70	75	65	2309-0185	2309-0186	2309-0485	2309-0486
12,00	120	70	75	65	2309-0187	2309-0188	2309-0487	2309-0488

Примечания к таблице: — l раб. Исп.1 — длина рабочей (спиральной) части для исполнения 1 (с утолщённым хвостовиком). — l раб. Исп.2 — длина рабочей части для исполнения 2 (хвостовик = диаметру сверла или близок к нему); у исп. 2 рабочая часть длиннее на 2–5 мм при той же общей длине L. — l хвост. Исп.2 — длина хвостовика исполнения 2. — Обозначения серии 2309-0001…2309-0188 — правые свёрла. Серия 2309-0301…2309-0488 — левые свёрла. Нумерация параллельна: левое исп. 1 = правое исп. 1 + 300, левое исп. 2 = правое исп. 2 + 300. — При оформлении технологической документации указывается полное обозначение: например, «Сверло 2309-0067 ГОСТ 17275-71» — монолитное твердосплавное сверло ∅6,0 мм, правое, исполнение 1. — Для диаметров до 3,0 мм ГОСТ 17275-71 отдельного ряда не устанавливает — они охватываются смежными стандартами на твердосплавный инструмент малых диаметров.
