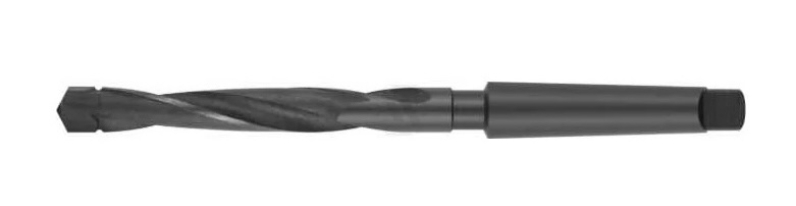

Спіральне свердло з конічним хвостовиком Ø 12 мм, оснащене напаяною твердосплавною пластиною, виготовлено за типом ГОСТ 22736-77. Хвостовик конус Морзе КМ1.
Оброблювані матеріали (твердий сплав ВК8):
Свердло Ø 12 мм призначене для свердління наскрізних і глухих отворів на свердлильних, розточувальних, токарних і радіально-свердлильних верстатах. Конічний хвостовик сідає прямо у шпиндель або через перехідну втулку - свердлильний патрон не потрібен, момент передається тертям по конусу, тому свердло не провертається. Кут при вершині 118°, напрямок спіралі правий. Напаяна твердосплавна пластина тримає режим по загартованих і легованих сталях, вибіленому чавуні та наплавлених поверхнях, де швидкоріз сідає за кілька отворів.
Хвостовик виконаний конусом Морзе КМ1 за ГОСТ 25557 - діаметр великої основи 12,065 мм. Якщо гніздо шпинделя того самого номера, свердло ставиться напряму; якщо гніздо більше, між ними ставлять перехідну конусну втулку за ГОСТ 13598. Посадка самозатискна: момент тримається тертям конічних поверхонь, а лапка на кінці хвостовика править за упор для клина-вибивача під час виймання. Перед установленням конус і гніздо витирають насухо - масляна плівка або стружка на конусі дають биття і проворот.
Довжина робочої частини в найменуванні позиції не вказана, тому граничну глибину свердління уточнюйте перед замовленням - напишіть нам, виміряємо за фактом. Усе інше - діаметр, конус Морзе КМ1, права спіраль, кут при вершині 118° - визначається однозначно.
| Оброблюваний матеріал | v, м/хв | n, об/хв | s, мм/об |
|---|---|---|---|
| Сталь конструкційна, до 750 МПа | 40 | 1060 | 0,18-0,28 |
| Сталь легована і загартована | 25 | 665 | 0,18-0,28 |
| Чавун сірий і високоміцний | 55 | 1460 | 0,18-0,28 |
| Чавун вибілений | 20 | 530 | 0,18-0,28 |
| Бронза, силумін | 70 | 1855 | 0,18-0,28 |
Значення розраховані для діаметра 12 мм з подачею МОР і правлять за відправну точку. Момент зростає пропорційно квадрату діаметра, тому на великому свердлі спочатку знижують подачу, а не оберти.
Який конус у цього свердла?
Конус Морзе КМ1 за ГОСТ 25557, діаметр великої основи 12,065 мм. У шпиндель із гніздом КМ1 свердло сідає напряму, до більшого гнізда добирають перехідну втулку.
Що робити, якщо конус на верстаті більший?
Ставлять перехідну конусну втулку за ГОСТ 13598: вона надівається на хвостовик і збільшує посадковий конус на один-два номери. Зворотна задача - зменшити конус - вирішується лише заміною свердла.
Чи підійде під різьбу М14×2?
Так, Ø 12 мм - стандартний діаметр отвору під нарізання різьби М14×2 за ГОСТ 19257-73. Менший діаметр перевантажує мітчик, більший зрізає профіль різьби.
Чи можна переточувати?
Так, напаяна пластина шліфується алмазним кругом; переточування виконується до вироблення пластини, кут при вершині зберігають.
Весь розділ - к/х з напаяними твердосплавними пластинами. Суміжні виконання: к/х середня серія ГОСТ 10903-77, к/х подовжена серія ГОСТ 2092-77, к/х довга серія ГОСТ 12121-77.
Як підібрати: спочатку дивляться гніздо шпинделя: номер конуса свердла має збігатися з ним або бути меншим, тоді ставиться перехідна втулка. Під різьбу діаметр беруть як номінал мінус крок, під розгортання залишають припуск 0,1-0,3 мм на діаметр. Глибина за прохід - не більше трьох діаметрів, тобто 36 мм для цього свердла; далі свердло виводять для видалення стружки. Довжину робочої частини цієї позиції уточніть перед замовленням.
