Свердло перове збірне к/х ф 40-50 мм (державка для перової пластини) КМ4 L=240 мм у комплекті з пластиною 50 мм Орша

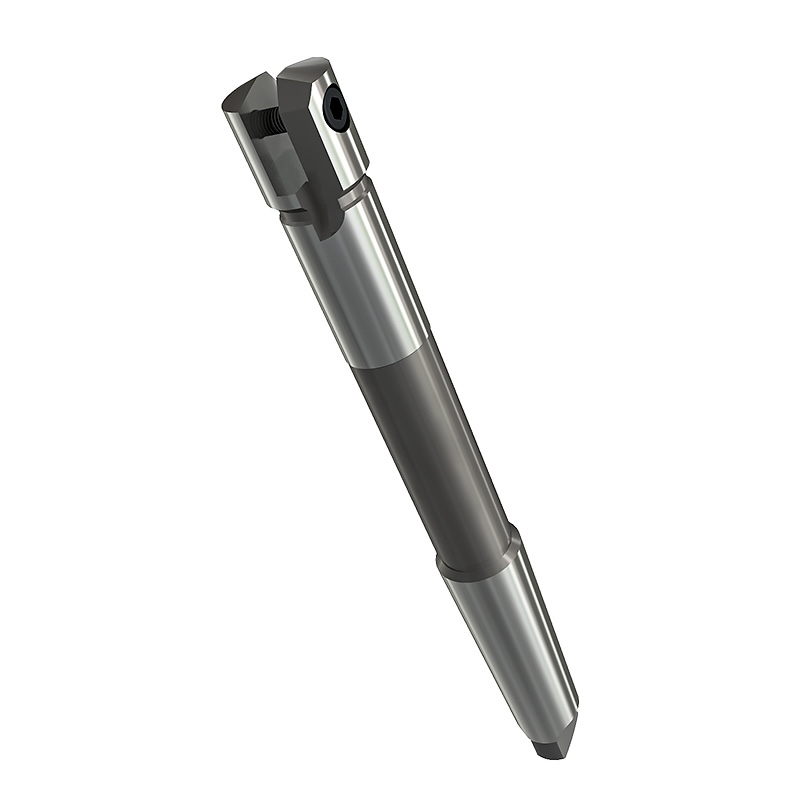

Державка (оправка) для змінної перової пластини на діаметри 40-50 мм з конічним хвостовиком КМ4. Разом із пластиною за ГОСТ 25526-82 утворює збірне перове свердло: один корпус закриває 11 типорозмірів отворів. Загальна довжина 240 мм. Постачається в комплекті з пластиною 50 мм. Виробництво: Орша.

Сумісність і підбір

Діапазон отворів 40-50 мм; конкретний діаметр задає встановлена пластина. Один корпус закриває 11 типорозмірів.

Діаметр отворів, що отримуються

40-50 мм

Пластини, що приймаються

2000-1223 … 2000-1234 за ГОСТ 25526-82, 11 типорозмірів

Посадкове гніздо

паз шириною 32 мм під пластину товщиною 8 мм, гвинт через отвір 10 мм

Встановлення у верстат

конус Морзе 4 напряму або через перехідну втулку

Виліт

загальна довжина 240 мм, обмежує доступну глибину свердління

Призначення та галузь застосування

Державка — багаторазова частина збірного перового свердла. Її ставлять у шпиндель радіально-свердлильного або вертикально-свердлильного верстата, а діаметр отвору змінюють заміною пластини. Для діапазону 40-50 мм це 11 розмірів отворів на одному корпусі.

Така схема економить на інструменті там, де суцільні спіральні свердла великого діаметра коштують дорого і потребують потужного верстата: фланці, плити, маточини, корпусні деталі, прошивання отворів під подальше розточування.

Характеристики

Тип

державка (оправка) для змінної перової пластини

Діапазон діаметрів

40-50 мм

Хвостовик

конічний, конус Морзе 4

Загальна довжина

240 мм

Підведення МОР

зовнішнє

Пластини

за ГОСТ 25526-82, позначення 2000-1223 … 2000-1234

Комплектація

з пластиною 50 мм

Виробництво

Орша

Орієнтовні режими свердління

Значення орієнтовні, для пластини з Р6М5 без покриття з подачею МОР. Частота обертання перерахована під діаметр 50 мм за формулою n = 1000·Vc / (π·D). Подачу знижують на 30-40 % при наскрізному виході свердла, при вильоті державки понад п'ять діаметрів і на верстатах зі зношеним шпинделем. Для нижнього краю діапазону (40 мм) частоту обертання збільшують пропорційно відношенню діаметрів.

Часті запитання

Які пластини сюди стають?

Пластини за ГОСТ 25526-82 з позначеннями від 2000-1223 (40 мм) до 2000-1234 (50 мм). За межами діапазону не підійдуть: у сусідніх груп інша ширина посадкової частини.

Що робити, якщо у верстата конус менший за КМ4?

Ставлять перехідну втулку. Зворотний варіант — конус верстата більший — розв'язується перехідною втулкою на збільшення.

Чи входить пластина в комплект?

Так, у комплекті йде пластина 50 мм.

Яка глибина свердління доступна?

Обмежена вильотом: загальна довжина державки 240 мм за вирахуванням конуса і вильоту зі шпинделя. При вильоті понад п'ять діаметрів подачу знижують.

Переваги

• ✓Один корпус на 11 діаметрів отворів замість 11 суцільних свердел
• ✓Зношується тільки пластина, державка служить роками
• ✓Конус Морзе 4 — пряме встановлення у шпиндель без патрона
• ✓Посадка за ГОСТ 25526-82: пластини будь-якого виробника взаємозамінні
