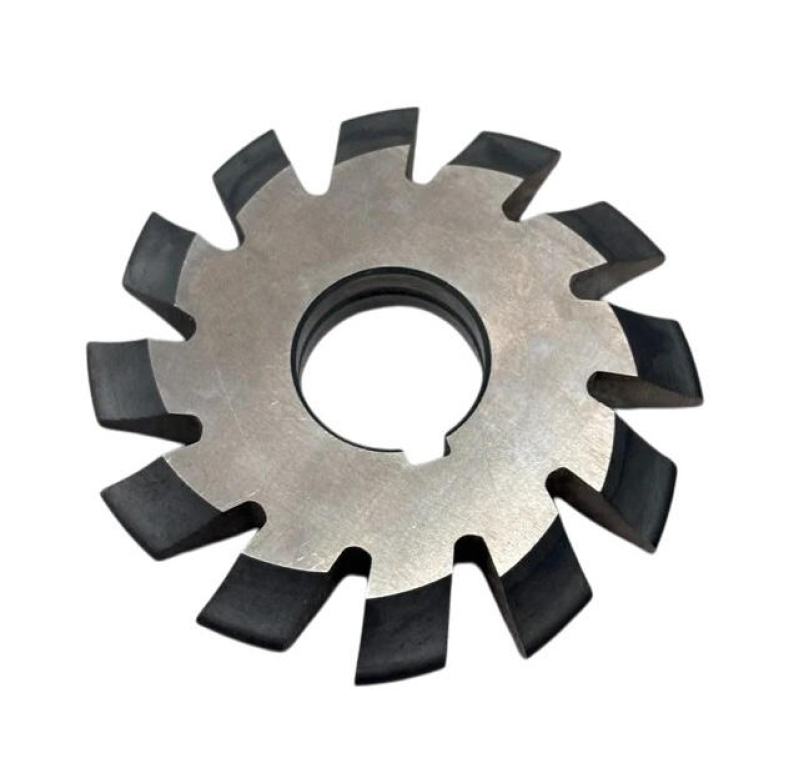

Фреза дискова модульна М 1.5 №5 Р18 пос.22 мм

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

1000 ₴-315₴ 685 ₴

На складі: 3шт.

Код товару: SP-56374

В наявності

Інформація

Фреза дискова модульна М 1.5 №5 Р18 пос.22 мм

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

Новий SP-56374

Фреза дисковая модульная М 1.5 №5 Р18 пос.22 мм — дискова модульна фреза модуль 1,5, номер 5 з комплекту 8 штук, для нарізання зубів прямозубих циліндричних коліс методом копіювання. Матеріал — швидкорізальна сталь Р18, посадка 22 мм.

Що цим роблять

нарізають зубчасті колеса модуля 1,5 з числом зубів 26–34 (профіль фрези №5 розрахований саме на цей діапазон);
працюють на горизонтально-фрезерних верстатах з ділильною головкою;
виготовляють одиничні та дрібносерійні шестерні, відновлюють зуби при ремонті редукторів.

Призначення і сфера застосування

Метод копіювання: профіль западини зуба цілком повторює профіль фрези, колесо нарізається зуб за зубом з поворотом заготовки ділильною головкою. Дорогий зубофрезерний верстат не потрібен — достатньо універсального фрезерного. Комплект із 8 номерів перекриває весь ряд чисел зубів від 12 до рейки.

Характеристики

Модуль: 1,5
Номер фрези: №5 (з комплекту 8 шт.)
Число зубів колеса: 26–34
Посадковий діаметр: 22 мм
Матеріал: швидкорізальна сталь Р18
Профіль: евольвентний, 20°

Що означає позначення

М 1,5: модуль зачеплення 1,5 мм
№5: номер профілю: колеса з числом зубів 26–34
Р18: класична вольфрамова швидкорізальна сталь (18% W) — висока стійкість і стабільність при переточуваннях
пос.22: посадковий отвір 22 мм під оправку

Орієнтовні режими різання

Матеріал колеса	Швидкість різання, м/хв	Подача, мм/зуб
Сталь 45, 40Х	18–25	0,04–0,08
Легована сталь	12–18	0,03–0,06
Чавун	15–22	0,05–0,1
Бронза, латунь	30–45	0,06–0,12

Режими орієнтовні: коригуйте за жорсткістю системи, станом обладнання і стійкістю інструменту.

Часті питання

Чому важливий номер фрези №5?

Профіль западини залежить від числа зубів колеса. №5 розрахований на 26–34 зубів — за іншої їх кількості профіль буде спотворений і зачеплення шумним.

Як порахувати діаметр заготовки?

Зовнішній діаметр = модуль × (z + 2). Наприклад, для z=20 при модулі 1,5: 1,5 × 22 = 33 мм.

Чи можна нарізати косозубе колесо?

Дисковою модульною фрезою нарізають переважно прямозубі колеса; для косозубих потрібен перерахунок і поворот стола, точність профілю знижується.

Переваги

✓Нарізання шестерень без зубофрезерного верстата
✓Сталь Р18 — стабільна стійкість і переточування
✓Точний евольвентний профіль для свого діапазону зубів

Як підібрати: визначте модуль колеса (m = зовнішній діаметр / (z + 2)), потім оберіть номер фрези за числом зубів: №1 — 12–13, №2 — 14–16, №3 — 17–20, №4 — 21–25, №5 — 26–34, №6 — 35–54, №7 — 55–134, №8 — 135 і рейка.
