*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.

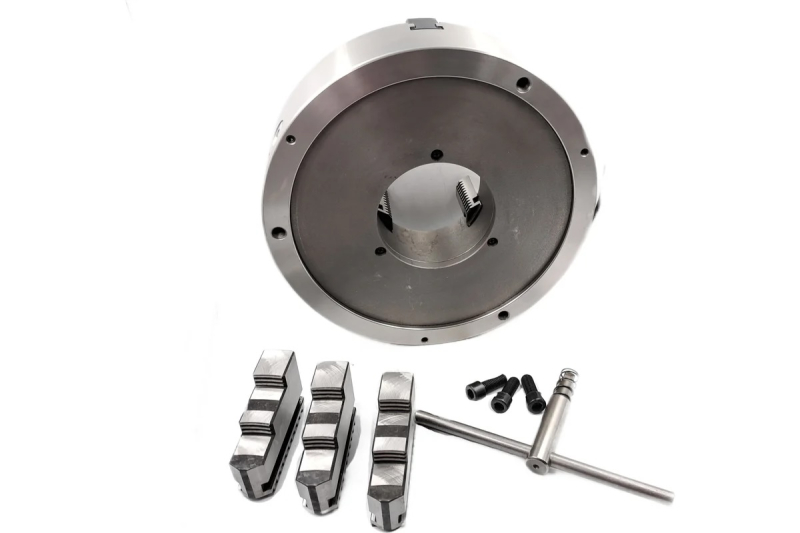

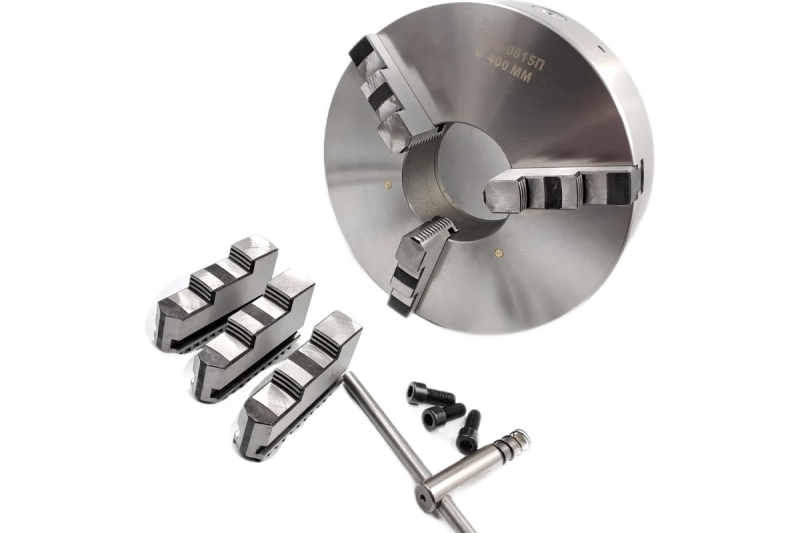

Патрон токарный ф400 3-х кул. 7100-0015П (К11-400, полная комплектация) PREMIO
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Оплата в «Сплав Харьков» - все расчеты в гривнах.
Безналичный расчет с НДС (+20%) или без НДС (+10%).
Наличный расчет
Минимальная сумма заказа 300 грн.
Токарный патрон 400 мм, трехкулачковый самоцентрирующий, модель К11-400. Крепление на станок — цилиндрический центрирующий поясок, установка через переходной фланец. Зажим прямыми кулачками 15–210 мм, обратными 120–400 мм. Сквозное отверстие 138 мм.
Патрон подбирают по концу шпинделя станка и по диаметру заготовки. У этой модели цилиндрический поясок, наибольший диаметр в обратных кулачках 400 мм.
Спирально-реечный патрон 400 мм — основная оснастка универсального токарного станка. Все кулачки сходятся к центру одновременно от одного ключа, поэтому круглый пруток, трубу или предварительно обработанную деталь ставят без выверки.
Прямыми кулачками берут заготовку 15–210 мм за наружную поверхность, в распор — деталь 120–400 мм изнутри, обратными кулачками — 120–400 мм. Перестановка кулачков с прямых на обратные занимает несколько минут и не требует разборки корпуса.
К11-400 — это запись изготовителя, в которой зашиты типоразмер, тип кулачков и способ крепления на станок.
В каталоге позиция дополнительно обозначена шифром 7100-0015П по ГОСТ 2675-80: патрон типа 1 — с цилиндрическим центрирующим пояском, через промежуточный фланец по ГОСТ 3889-80, исполнение 1 — с цельными кулачками. Класс точности П — повышенный. Присоединительные размеры изготовителя отличаются от таблиц стандарта, поэтому патрон является аналогом по шифру, а размеры для подбора фланца берите из характеристик выше.
| Параметр | Корпус QT (чугун) | Корпус G (сталь) |
|---|---|---|
| Максимальное усилие зажима | 65 кН | 65 кН |
| Предельная частота вращения | 1200 об/мин | 1500 об/мин |
| Максимальный момент на ключе | 500 Н·м | 500 Н·м |
Значения предельные, а не рабочие. С ростом оборотов центробежная сила отжимает кулачки, и фактическое усилие падает: на 1200 об/мин от паспортных 65 кН остается заметно меньше. Рабочую частоту выбирают по режиму резания, а не по этой строке. Удлинять ключ трубой нельзя — момент выше 500 Н·м ломает спираль.
Другие позиции раздела — в каталоге Патроны токарные.
Как подобрать. Сначала конец шпинделя: форма крепления и номер должны совпасть с паспортом станка, иначе нужен переходной фланец. Затем диаметр детали — он должен попадать в середину хода кулачков, а не в край. Для этого патрона рабочая середина — около 112 мм прямыми и около 260 мм обратными. Третьим пунктом — сквозное отверстие: пруток должен проходить и через патрон, и через шпиндель станка.
Производитель: PREMIO
