Пластины твердосплавные напаиваемые типов 06 и 66

Пластины твердосплавные напаиваемые типов 06 и 66

Напаиваемые твердосплавные пластины типов 06 и 66 по ГОСТ 25397-90 предназначены для оснащения инструмента: подрезные и расточные резцы для глухих отверстий. В разделе 49 обозначений стандарта в 13 сочетаниях l×b×s и 155 позиций с учетом марок сплава, размеры — длина 8-40 мм, ширина 6-22 мм, толщина 2,5-10 мм. Полный текст стандарта — ГОСТ 25397-90 (PDF).

Типы 06 и 66 отличаются от типов 07 и 67 закруглением по всей режущей части с радиусом от 4 до 12,5 мм — это форма для подрезки и растачивания глухих отверстий, где вершина должна выходить в угол. Тип 66 — исполнение с задним углом 8°.

Ассортимент раздела

В разделе 155 позиций: 49 обозначений стандарта в наличных марках твердого сплава.

• ✓Обозначений в разделе: 49, включая правое и левое исполнение; типоразмеров 13
• ✓Марки сплава: ВК8 (49), Т15К6 (49), Т5К10 (49), Т30К4 (4), ВК6 (2), ВК4 (1)
• ✓Размеры: длина 8-40 мм, ширина 6-22 мм, толщина 2,5-10 мм
• ✓Масса одной пластины: от 1,26 до 81,00 г (по справочному приложению стандарта для Т15К6)
• ✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 25397-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 66100:

• ✓66 — тип пластины по ГОСТ 25397-90
• ✓10 — номер типоразмера в таблице стандарта, четный номер соответствует левому исполнению
• ✓0 — номер исполнения
• ✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 66100 Т15К6 ГОСТ 25397

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Ориентировочные режимы резания

Значения даны для точения инструментом с напайной пластиной без охлаждения и служат отправной точкой при первом проходе.

Поправки: при прерывистом резании скорость снижают на 20-30 %, по литейной корке — на 30-40 %, при вылете резца больше 1,5 высоты державки подачу уменьшают вдвое. Глубина резания ограничена длиной режущей кромки конкретной пластины — по таблице размеров выше.

Какой раздел выбрать

Разделы внутри группы «Резцы токарные, расточные, отрезные» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 8 до 40 мм, толщина s от 2,5 до 10 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

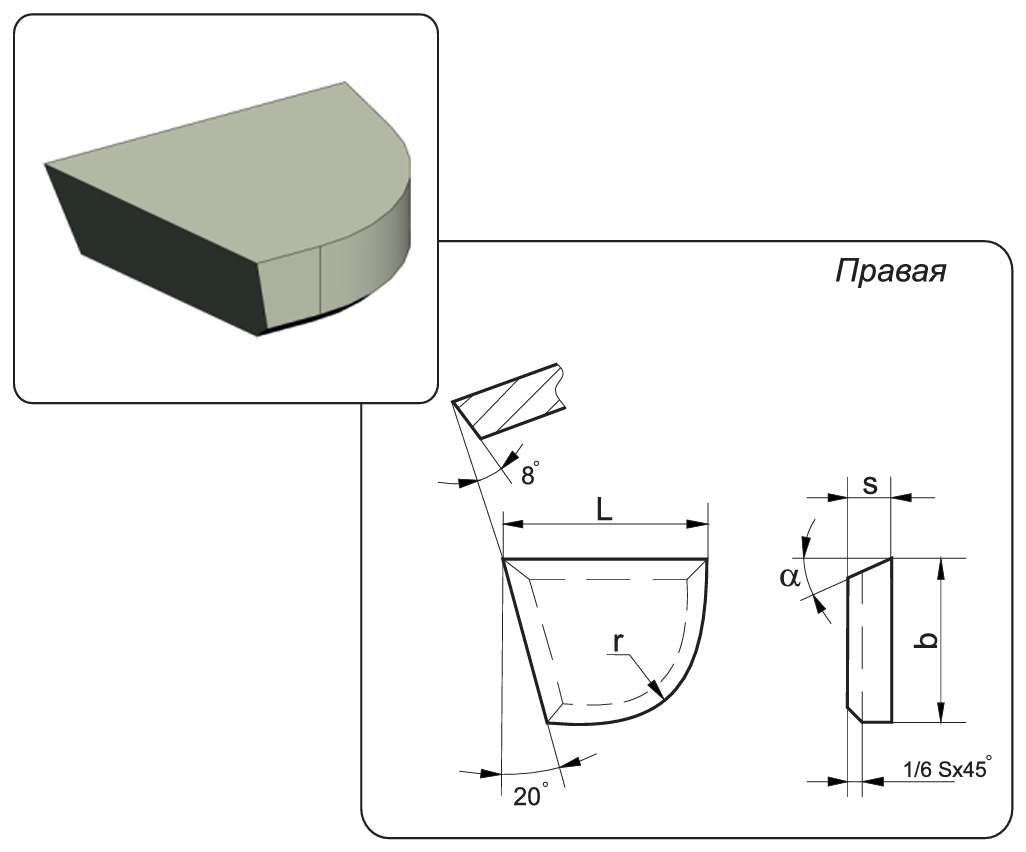

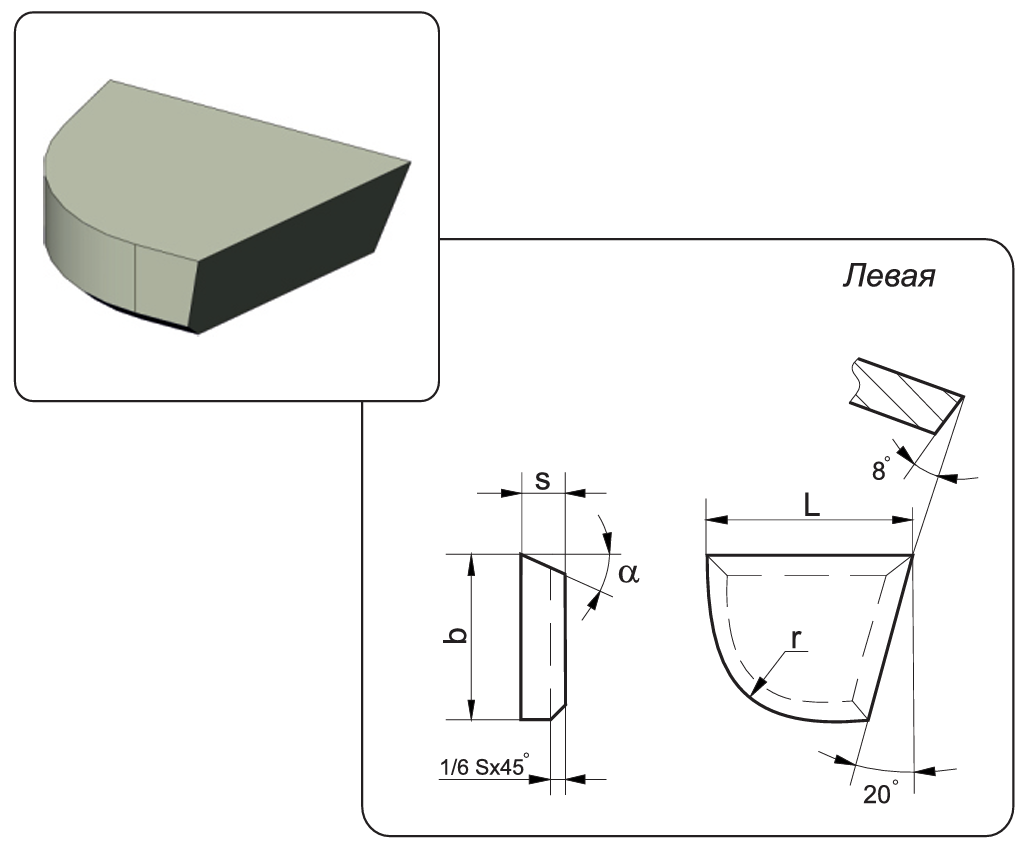

Чем правая пластина отличается от левой?

Направлением подачи: правая работает при движении суппорта справа налево, к передней бабке, левая — наоборот. В обозначении левое исполнение имеет номер на 10 больше правого при тех же размерах, например 10051 и 10061.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 2,5 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 25397-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.

Условия покупки

Отгрузка со склада в Харькове или Кобеляках (Полтавская область), доставка Новой Почтой по всей Украине. Минимальный заказ 300 грн. Работаем с юридическими, физическими лицами и ФОП, отгрузка за наличный или безналичный расчет, с НДС и без НДС. Консультация по подбору — e-mail: info@splav.kharkov.ua, телефон +38 (067) 579-89-30, Viber, Telegram
