Пластины твердосплавные напаиваемые типа 13

Пластины твердосплавные напаиваемые типа 13

Напаиваемые твердосплавные пластины типа 13 по ГОСТ 17163-90 предназначены для оснащения инструмента: отрезные и прорезные резцы. В разделе 26 обозначений стандарта в 16 сочетаниях l×b×s и 79 позиций с учетом марок сплава, размеры — длина 3-12,5 мм, ширина 8-20 мм, толщина 3-12 мм. Полный текст стандарта — ГОСТ 17163-90 (PDF).

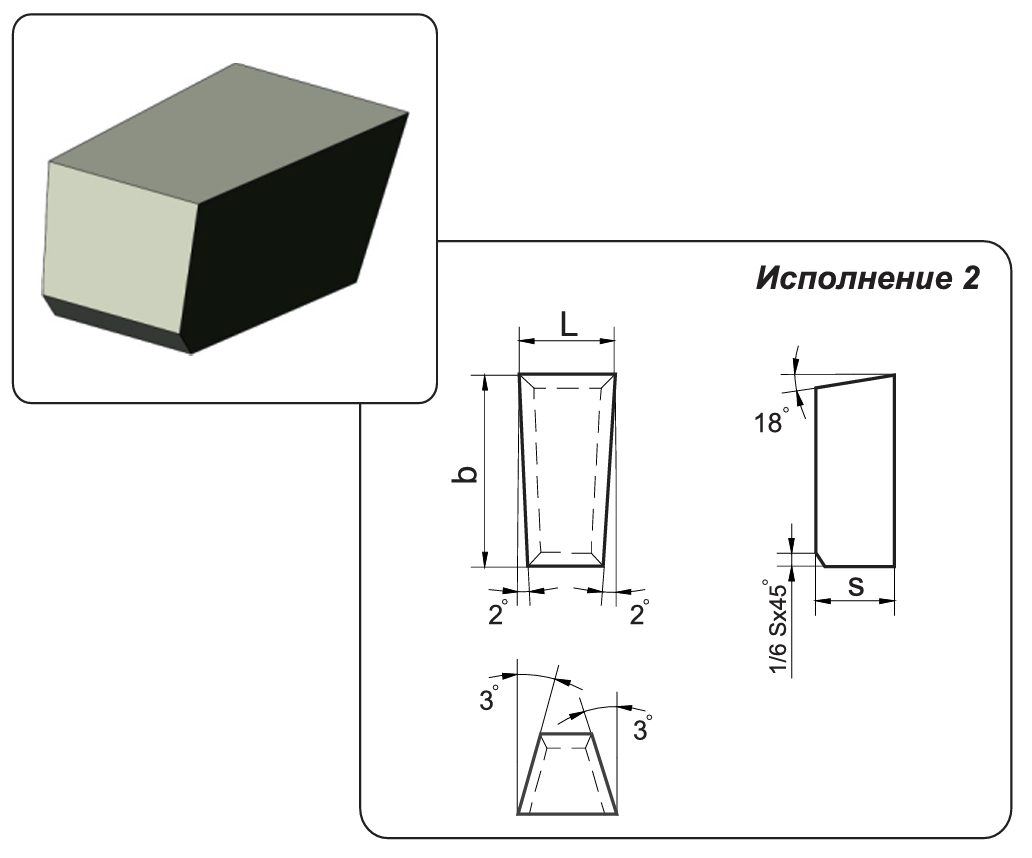

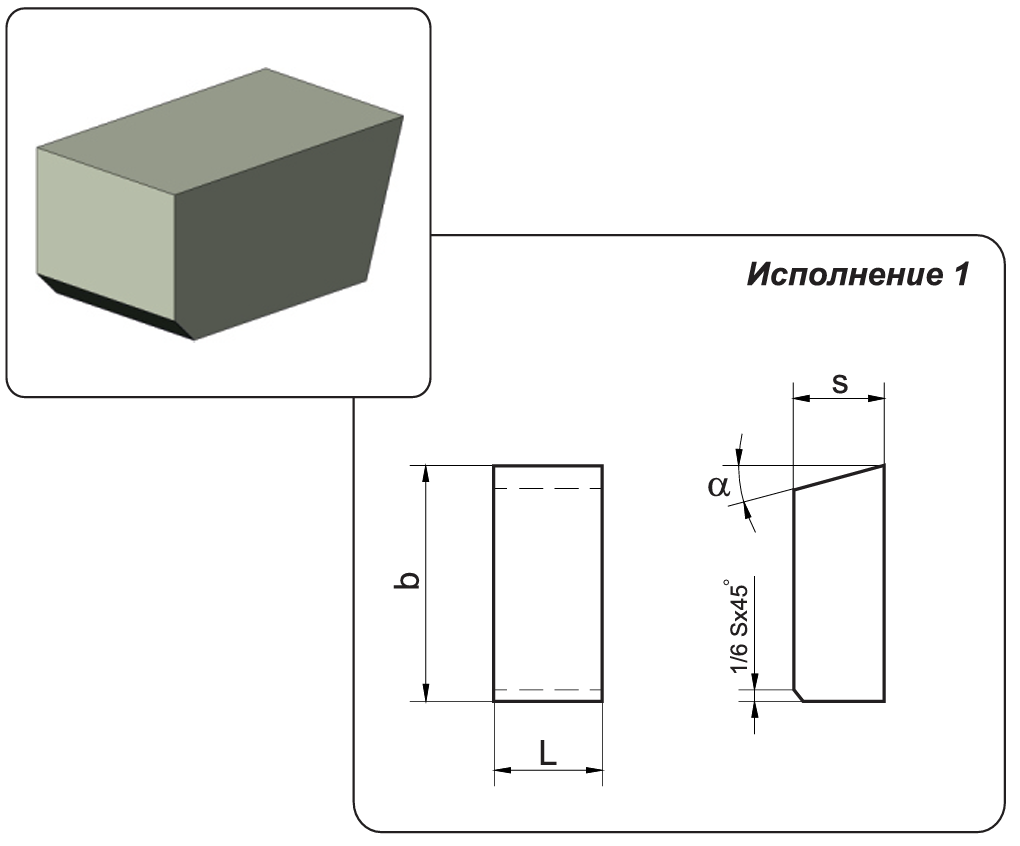

Тип 13 узнается по пропорции: ширина b больше длины l — 3,5×8 мм, 12,5×20 мм. Пластина работает торцом, поэтому в трех исполнениях меняется поднутрение боковых граней: исполнение 1 прямое, исполнения 2 и 3 с сужением 2-3° против защемления в пропиле.

Ассортимент раздела

В разделе 79 позиций: 26 обозначений стандарта в наличных марках твердого сплава.

• ✓Обозначений в разделе: 26, типоразмеров по сочетанию l×b×s: 16
• ✓Марки сплава: Т15К6 (26), ВК8 (24), Т5К10 (23), Т30К4 (3), ВК6 (3)
• ✓Размеры: длина 3-12,5 мм, ширина 8-20 мм, толщина 3-12 мм
• ✓Масса одной пластины: от 0,78 до 31,22 г (по справочному приложению стандарта для Т15К6)
• ✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 17163-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 13592:

• ✓13 — тип пластины по ГОСТ 17163-90
• ✓59 — номер типоразмера в таблице стандарта
• ✓2 — номер исполнения
• ✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 13592 Т15К6 ГОСТ 17163

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Ориентировочные режимы резания

Значения даны для точения инструментом с напайной пластиной без охлаждения и служат отправной точкой при первом проходе.

Поправки: при прерывистом резании скорость снижают на 20-30 %, по литейной корке — на 30-40 %, при вылете резца больше 1,5 высоты державки подачу уменьшают вдвое. Глубина резания ограничена длиной режущей кромки конкретной пластины — по таблице размеров выше.

Какой раздел выбрать

Разделы внутри группы «Резцы токарные, расточные, отрезные» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 3 до 12,5 мм, толщина s от 3 до 12 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Какое исполнение выбрать для отрезного резца?

Исполнение 1 — прямые боковые грани, подходит для неглубокой отрезки. Исполнения 2 и 3 имеют поднутрение боковых граней 2-3°, за счет которого пластина не зажимается в пропиле при отрезке на всю ширину заготовки; исполнение 3 дополнительно имеет радиус r 0,8 мм у вершины.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 3 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 17163-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
