Пластины твердосплавные напаиваемые типа 17

Напаиваемые твердосплавные пластины типа 17 по ГОСТ 25406-90 предназначены для оснащения инструмента: сверла для неметаллических материалов. В разделе 26 обозначений стандарта в 26 сочетаниях l×b×s в марках сплава ВК8, Т15К6 и Т5К10, размеры — длина 5,5-31,5 мм, ширина 8-30 мм, толщина 0,8-5 мм. Полный текст стандарта — ГОСТ 25406-90 (PDF).

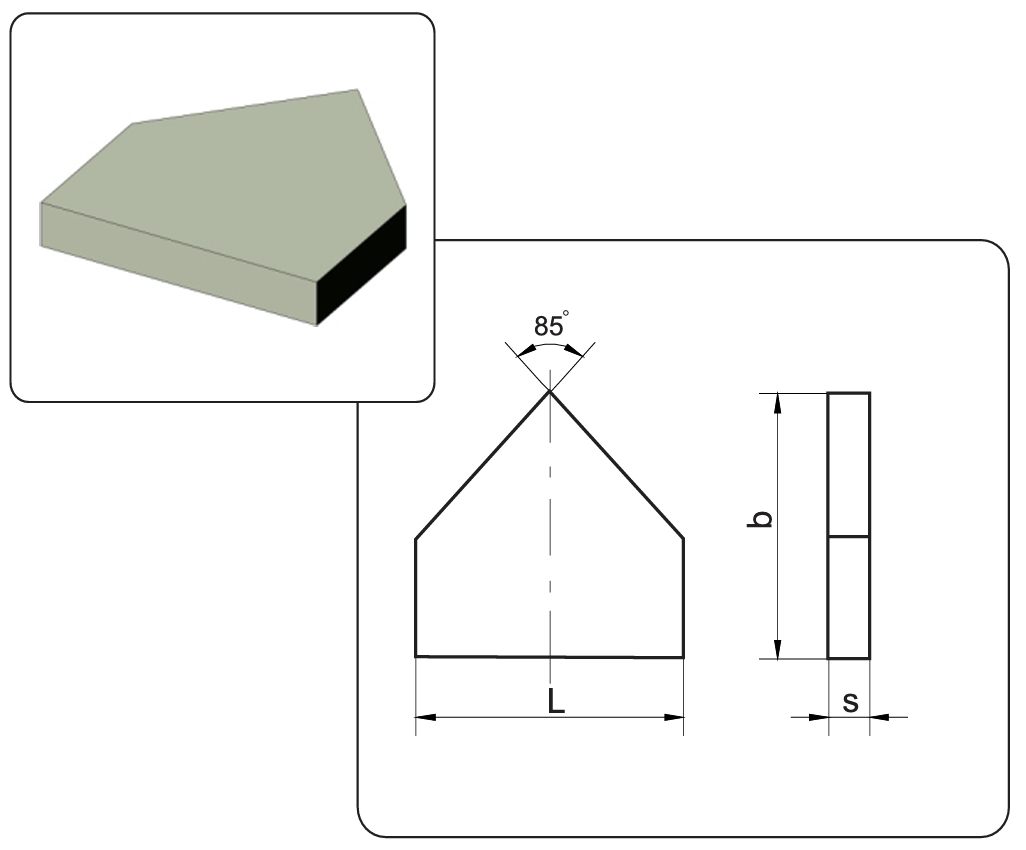

Тип 17 — пластина с углом при вершине 85° и минимальной толщиной от 0,8 мм. Угол тупее, чем у типа 14 (116-118°) в другую сторону: он рассчитан на неметаллические материалы, где нужен скалывающий, а не режущий характер работы.

Ассортимент раздела

В разделе 26 обозначений стандарта в марках твердого сплава ВК8, Т15К6 и Т5К10, например Пластина твердосплавная напайная 17110 Т15К6 ГОСТ 25406-90 и Пластина твердосплавная напайная 17110 ВК8 ГОСТ 25406-90.

• ✓Обозначений в разделе: 26, типоразмеров по сочетанию l×b×s: 26
• ✓Марки сплава: ВК8 (26), Т15К6 (26), Т5К10 (26), ВК4 (1)
• ✓Размеры: длина 5,5-31,5 мм, ширина 8-30 мм, толщина 0,8-5 мм
• ✓Масса одной пластины: от 0,39 до 38,00 г (по справочному приложению стандарта для Т15К6)
• ✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 25406-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 17270:

• ✓17 — тип пластины по ГОСТ 25406-90
• ✓27 — номер типоразмера в таблице стандарта
• ✓0 — номер исполнения
• ✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 17270 Т15К6 ГОСТ 25406

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Какой раздел выбрать

Разделы внутри группы «Сверла, зенкеры, развертки» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 5,5 до 31,5 мм, толщина s от 0,8 до 5 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 0,8 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 25406-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
