Напаиваемые твердосплавные пластины типа 21 по ГОСТ 25400-90 предназначены для оснащения инструмента: концевые и шпоночные фрезы, зенкеры для глухих отверстий, цековки. Каждое обозначение стандарта в разделе представлено в нескольких марках сплава, размеры — длина 12-45 мм, ширина 3-21,5 мм, толщина 1,2-6 мм. Полный текст стандарта — ГОСТ 25400-90 (PDF).

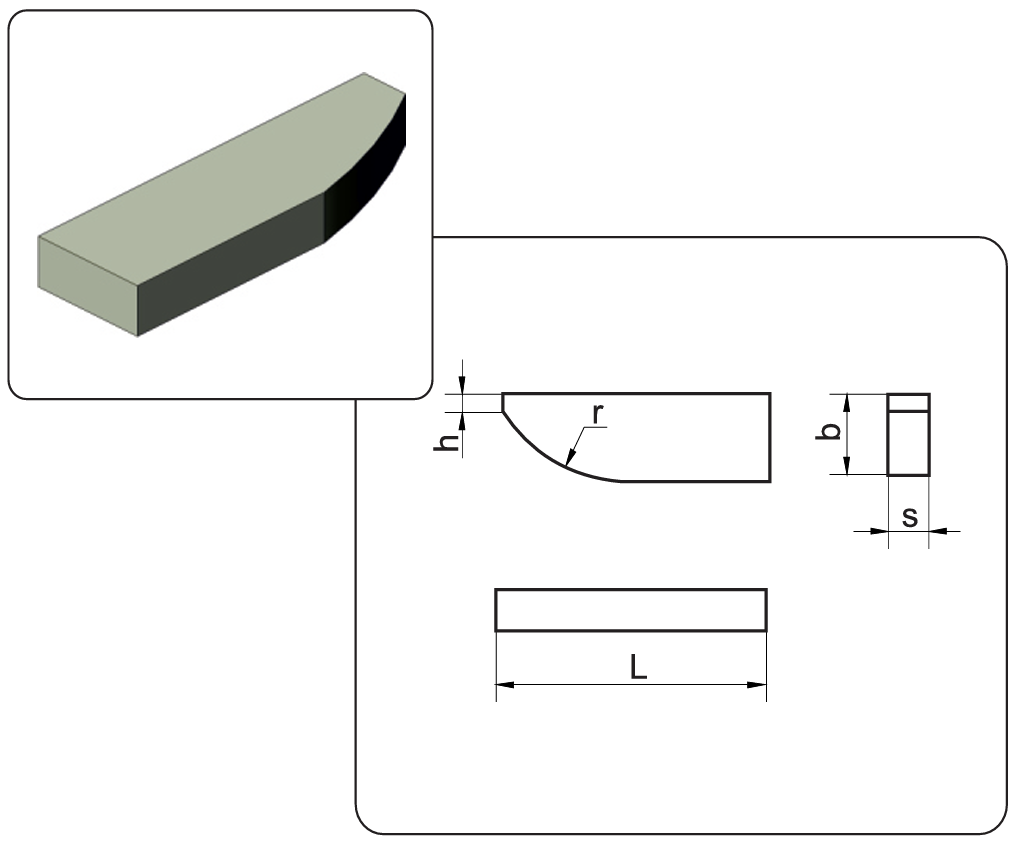

Тип 21 — самая узкая серия каталога: ширина от 3 мм при длине до 45 мм и радиусной заточке r от 10 до 31,5 мм. Пластина ставится в концевые и шпоночные фрезы, где ширина ограничена диаметром фрезы, а не сечением державки.
В разделе обозначения стандарта из таблицы ниже в наличных марках твердого сплава, например Пластина твердосплавная напайная 21010 Т15К6 ГОСТ 25400-90 и Пластина твердосплавная напайная 21010 ВК8 ГОСТ 25400-90; отдельными позициями есть Пластина твердосплавная напайная 21270 ВК6ОМ ГОСТ 25400-90 и Пластина твердосплавная напайная 21350 ВК10ХОМ ГОСТ 25400-90.
Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.
| Обозначение | l, мм | b, мм | s, мм | r, мм | h, мм | e, мм | Масса Т15К6, г | Масса ВК8, г |
|---|---|---|---|---|---|---|---|---|
| 21010 | 12 | 3 | 1,5 | 20 | 1 | 3,3 | 0,52 | 0,67 |
| 21050 | 12 | 3 | 1,2 | 15 | 1 | 4,5 | 0,43 | 0,55 |
| 21070 | 14 | 5,6 | 1,2 | 15 | 1 | 1,2 | 0,70 | 0,90 |
| 21350 | 14 | 8 | 3 | 25 | 5 | 2,1 | 3,41 | 4,39 |
| 21170 | 16 | 3,5 | 1,6 | 15 | 1 | 7,6 | 0,92 | 1,18 |
| 21370 | 16 | 3,5 | 2 | 20 | 1 | 6,3 | 1,05 | 1,35 |
| 21190 | 16 | 6,7 | 1,6 | 15 | 1 | 4,2 | 1,57 | 2,02 |
| 21210 | 16 | 7,8 | 1,6 | 15 | 1 | 3,4 | 1,80 | 2,32 |
| 21230 | 16 | 8,8 | 1,6 | 15 | 1 | 2,8 | 2,01 | 2,59 |
| 21410 | 16 | 10 | 3 | 25 | 7 | 7,3 | 5,03 | 6,47 |
| 21270 | 19 | 4,5 | 2 | 25 | 1,8 | 7,5 | 1,71 | 2,20 |
| 21290 | 19 | 10 | 2 | 25 | 1,8 | 1 | 3,25 | 4,18 |
| 21310 | 19 | 11,2 | 2 | 25 | 1,8 | — | 3,56 | 4,58 |
| 21610 | 19 | 12,2 | 2 | 25 | 1,8 | — | 3,85 | 4,95 |
| 21090 | 20 | 4,5 | 2,5 | 25 | 2 | 9,1 | 2,28 | 2,93 |
| 21110 | 20 | 6 | 2,5 | 25 | 2 | 6 | 2,89 | 3,72 |
| 21250 | 20 | 6 | 3,5 | 10 | — | 10,8 | 4,13 | 5,31 |
| 21130 | 20 | 9 | 2,5 | 25 | 2 | 2,7 | 4,00 | 5,15 |
| 21150 | 20 | 11 | 2,5 | 25 | 2 | 0,8 | 4,73 | 6,08 |
| 21630 | 22 | 5,6 | 2,5 | 25 | 2 | 9,5 | 3,15 | 4,05 |
| 21650 | 22 | 14 | 2,5 | 25 | 2,5 | 1 | 6,70 | 8,62 |
| 21670 | 22 | 15,5 | 2,5 | 25 | 2,5 | — | 7,32 | 9,42 |
| 21690 | 22 | 17,5 | 2,5 | 25 | 2,5 | — | 8,18 | 10,52 |
| 21470 | 25 | 8 | 3 | 31,5 | 3 | 8 | 5,64 | 7,25 |
| 21710 | 25 | 8 | 2,8 | 25 | 3 | 10 | 5,60 | 7,20 |
| 21490 | 25 | 15 | 3 | 31,5 | 3 | 0,3 | 9,93 | 12,77 |
| 21730 | 25 | 19,5 | 2,8 | 25 | 3 | 1,6 | 12,10 | 15,56 |
| 21750 | 25 | 21,5 | 2,8 | 25 | 3 | 1 | 13,72 | 17,65 |
| 21510 | 32 | 10 | 4 | 25 | 3 | 12,2 | 12,40 | 15,95 |
| 21530 | 32 | 21 | 4 | 25 | 3 | 3,5 | 23,70 | 30,49 |
| 21550 | 36 | 10 | 5 | 31,5 | 3 | 16,2 | 17,80 | 22,90 |
| 21570 | 40 | 10 | 5 | 31,5 | 3 | 23,8 | 20,20 | 25,98 |
| 21590 | 45 | 12 | 6 | 31,5 | 3 | 23 | 32,50 | 41,81 |
Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.
Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 21250:
Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.
Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.
| Марка | Основной материал | Характер обработки |
|---|---|---|
| Т30К4 | Сталь | Тонкое и чистовое точение, минимальный припуск, без ударов |
| Т15К6 | Сталь | Получистовое и чистовое точение, растачивание, самая ходовая марка по стали |
| Т14К8 | Сталь | Черновое и получистовое точение, переменное сечение среза |
| Т5К10 | Сталь, стальное литье | Черновое точение, поковки и штамповки с коркой |
| ТТ10К8-Б | Сталь, стальное литье | Тяжелое черновое точение, тепловые и ударные нагрузки |
| ТТ7К12 | Сталь, поковки | Черновое точение и строгание с ударами, работа по корке |
| ВК3, ВК3-М | Чугун, цветные сплавы, неметаллы | Чистовое точение, чистота поверхности |
| ВК6, ВК6-М, ВК6-ОМ | Чугун, нержавеющие и жаропрочные стали | Получистовая обработка, мелкозернистые модификации держат острую кромку |
| ВК8 | Чугун, цветные металлы, неметаллы | Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну |
| ВК10, ВК10-ХОМ | Чугун, труднообрабатываемые сплавы | Черновая обработка с ударами |
Разделы внутри группы «Фрезы» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.
| Раздел | Стандарт | Под какой инструмент | Длина l | Позиций |
|---|---|---|---|---|
| Тип 20 | ГОСТ 25408-90 | торцовые фрезы и цековки | 10-32 мм | 34 |
| Тип 21 (этот раздел) | ГОСТ 25400-90 | концевые и шпоночные фрезы, зенкеры для глухих отверстий, цековки | 12-45 мм | 101 |
| Тип 24 | ГОСТ 25409-90 | дисковые, концевые и торцево-цилиндрические фрезы к агрегатным станкам | 6-45 мм | 63 |
| Тип 31 | ГОСТ 25411-90 | угловые фрезы | 13-50 мм | 21 |
| Тип 36 | ГОСТ 25414-90 | торцовые, насадные и концевые фрезы со спиральным зубом | 11,5-33 мм | 60 |
| Тип 49 | ГОСТ 25423-90 | торцевые фрезы | 15-20 мм | 18 |
| Тип 50 | ГОСТ 25394-90 | фрезы для обработки Т-образных пазов | 12-36 мм | 27 |
| Все типы напаиваемых пластин — общий раздел | ||||
Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 12 до 45 мм, толщина s от 1,2 до 6 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.
Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.
Зависит от толщины: при s от 1,2 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.
Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.
Первые две — тип пластины по ГОСТ 25400-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.
