Напаиваемые твердосплавные пластины типа 24 по ГОСТ 25409-90 предназначены для оснащения инструмента: дисковые, концевые и торцево-цилиндрические фрезы к агрегатным станкам. В разделе 19 обозначений стандарта в 19 сочетаниях l×b×s и 63 позиции с учетом марок сплава, размеры — длина 6-45 мм, ширина 5-14 мм, толщина 3-5 мм. Полный текст стандарта — ГОСТ 25409-90 (PDF).

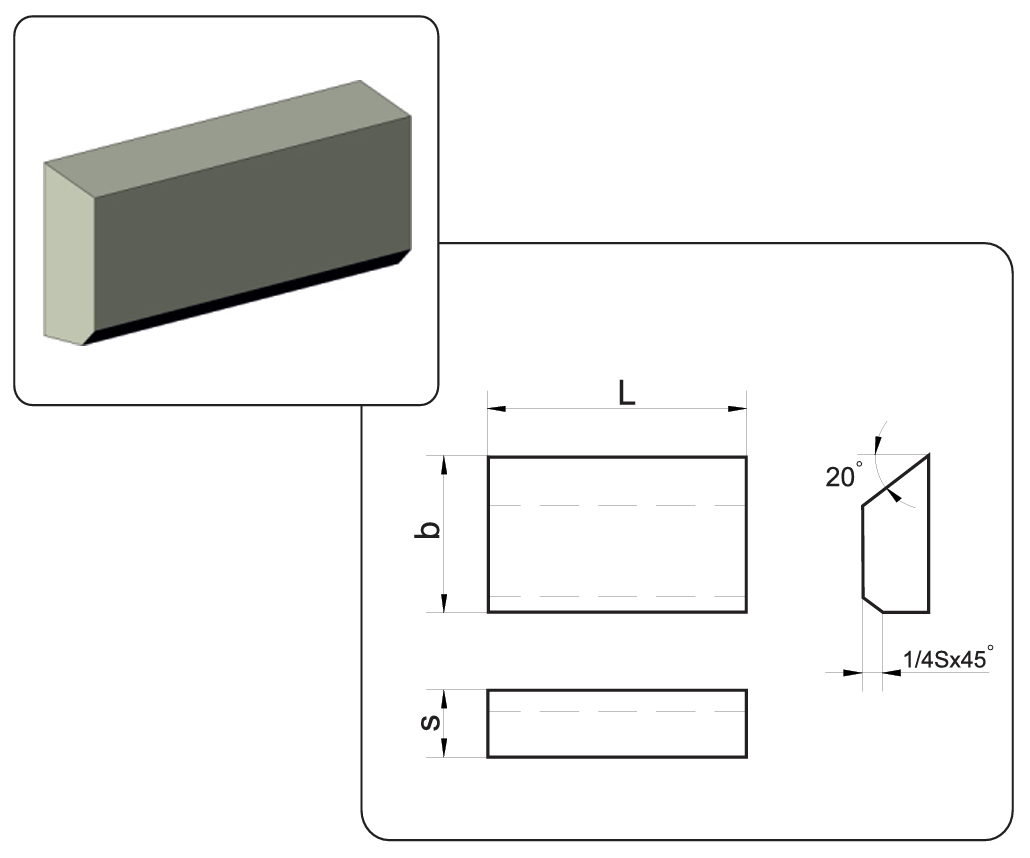

Тип 24 — прямая призматическая пластина со скосом 20° под зуб фрезы. От типа 36 отличается тем, что не имеет винтового профиля: тип 24 ставится в прямой зуб, тип 36 — в спиральный с шагом от 87 до 870 мм.

Ассортимент раздела

В разделе 63 позиции: 19 обозначений стандарта в наличных марках твердого сплава.

✓Обозначений в разделе: 19, типоразмеров по сочетанию l×b×s: 19
✓Марки сплава: ВК8 (19), Т15К6 (19), Т5К10 (19), ВК6 (3), Т30К4 (2), ВК3М (1)
✓Размеры: длина 6-45 мм, ширина 5-14 мм, толщина 3-5 мм
✓Масса одной пластины: от 1,27 до 33,00 г (по справочному приложению стандарта для Т15К6)
✓Отгрузка со склада, отпуск поштучно и партиями

Размеры по ГОСТ 25409-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Обозначение	l, мм	b, мм	s, мм	Масса Т15К6, г	Масса ВК8, г
24010	6	7	3	1,27	1,63
24050	8	7	3	1,71	2,20
24070	10	5	3	1,47	1,89
24090	10	7	3	2,14	2,75
24770	12	7	3	2,57	3,31
24130	12	9	3,5	3,89	5,00
24170	14	9	3,5	4,56	5,87
24210	16	9	3,5	5,20	6,69
24250	18	9	3,5	5,85	7,53
24270	20	10	4	8,25	10,61
24290	22	10	4	9,10	11,71
24470	22	14	4	13,00	16,72
24790	25	10	4	10,30	13,25
24870	25	14	4	14,80	19,04
24550	28	14	4	16,60	21,35
24570	32	14	4	18,90	24,31
24590	36	14	4	21,50	27,66
24650	40	14	5	29,30	37,69
24850	45	14	5	33,00	42,45

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 24270:

✓24 — тип пластины по ГОСТ 25409-90
✓27 — номер типоразмера в таблице стандарта
✓0 — номер исполнения
✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 24270 Т15К6 ГОСТ 25409

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Марка	Основной материал	Характер обработки
Т30К4	Сталь	Тонкое и чистовое точение, минимальный припуск, без ударов
Т15К6	Сталь	Получистовое и чистовое точение, растачивание, самая ходовая марка по стали
Т14К8	Сталь	Черновое и получистовое точение, переменное сечение среза
Т5К10	Сталь, стальное литье	Черновое точение, поковки и штамповки с коркой
ТТ10К8-Б	Сталь, стальное литье	Тяжелое черновое точение, тепловые и ударные нагрузки
ТТ7К12	Сталь, поковки	Черновое точение и строгание с ударами, работа по корке
ВК3, ВК3-М	Чугун, цветные сплавы, неметаллы	Чистовое точение, чистота поверхности
ВК6, ВК6-М, ВК6-ОМ	Чугун, нержавеющие и жаропрочные стали	Получистовая обработка, мелкозернистые модификации держат острую кромку
ВК8	Чугун, цветные металлы, неметаллы	Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну
ВК10, ВК10-ХОМ	Чугун, труднообрабатываемые сплавы	Черновая обработка с ударами

Какой раздел выбрать

Разделы внутри группы «Фрезы» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Раздел	Стандарт	Под какой инструмент	Длина l	Позиций
Тип 20	ГОСТ 25408-90	торцовые фрезы и цековки	10-32 мм	34
Тип 21	ГОСТ 25400-90	концевые и шпоночные фрезы, зенкеры для глухих отверстий, цековки	12-45 мм	101
Тип 24 (этот раздел)	ГОСТ 25409-90	дисковые, концевые и торцево-цилиндрические фрезы к агрегатным станкам	6-45 мм	63
Тип 31	ГОСТ 25411-90	угловые фрезы	13-50 мм	21
Тип 36	ГОСТ 25414-90	торцовые, насадные и концевые фрезы со спиральным зубом	11,5-33 мм	60
Тип 49	ГОСТ 25423-90	торцевые фрезы	15-20 мм	18
Тип 50	ГОСТ 25394-90	фрезы для обработки Т-образных пазов	12-36 мм	27
Все типы напаиваемых пластин — общий раздел

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 6 до 45 мм, толщина s от 3 до 5 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 3 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Что означают цифры в обозначении?

Первые две — тип пластины по ГОСТ 25409-90, следующие две — номер типоразмера в таблице стандарта, последняя — номер исполнения. Правила записи заданы ГОСТ 25393-90, технические требования — ГОСТ 2209-90.

Условия покупки
