Напаиваемые твердосплавные пластины типа 36 по ГОСТ 25414-90 предназначены для оснащения инструмента: торцовые, насадные и концевые фрезы со спиральным зубом. В разделе 20 обозначений стандарта в 13 сочетаниях l×b×s и 60 позиций с учетом марок сплава, размеры — длина 11,5-33 мм, ширина 4-10 мм, толщина 2-5 мм. Полный текст стандарта — ГОСТ 25414-90 (PDF).

Тип 36 — единственная напайная пластина с винтовым профилем. Кроме l, b и s стандарт задает номинальный диаметр фрезы (16-160 мм), угол наклона зуба (30° или 40°) и шаг винтовой поверхности (87-870 мм): пластина подбирается под конкретную фрезу, а не под паз.

Ассортимент раздела

В разделе 60 позиций: 20 обозначений стандарта в наличных марках твердого сплава.

✓Обозначений в разделе: 20, включая правое и левое исполнение; типоразмеров 13
✓Марки сплава: ВК8 (20), Т15К6 (20), Т5К10 (20)
✓Размеры: длина 11,5-33 мм, ширина 4-10 мм, толщина 2-5 мм
✓Масса одной пластины: от 0,92 до 17,10 г (по справочному приложению стандарта для Т15К6)
✓Отгрузка со склада, отпуск поштучно и партиями

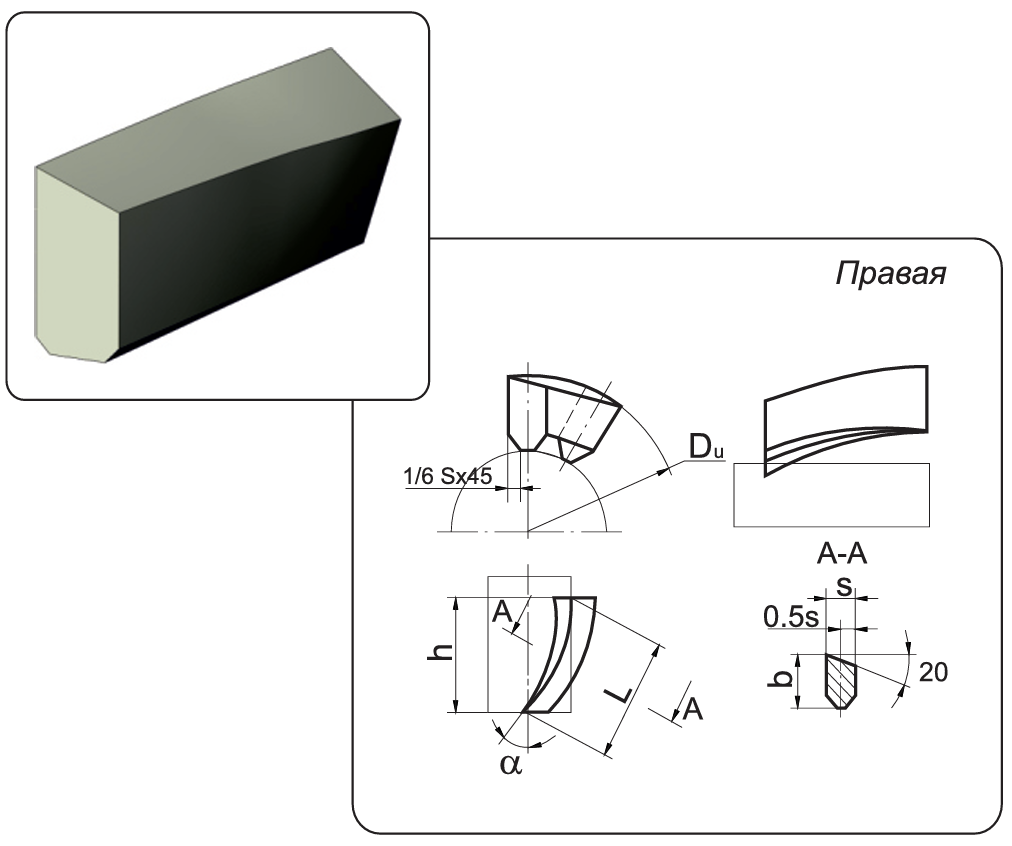

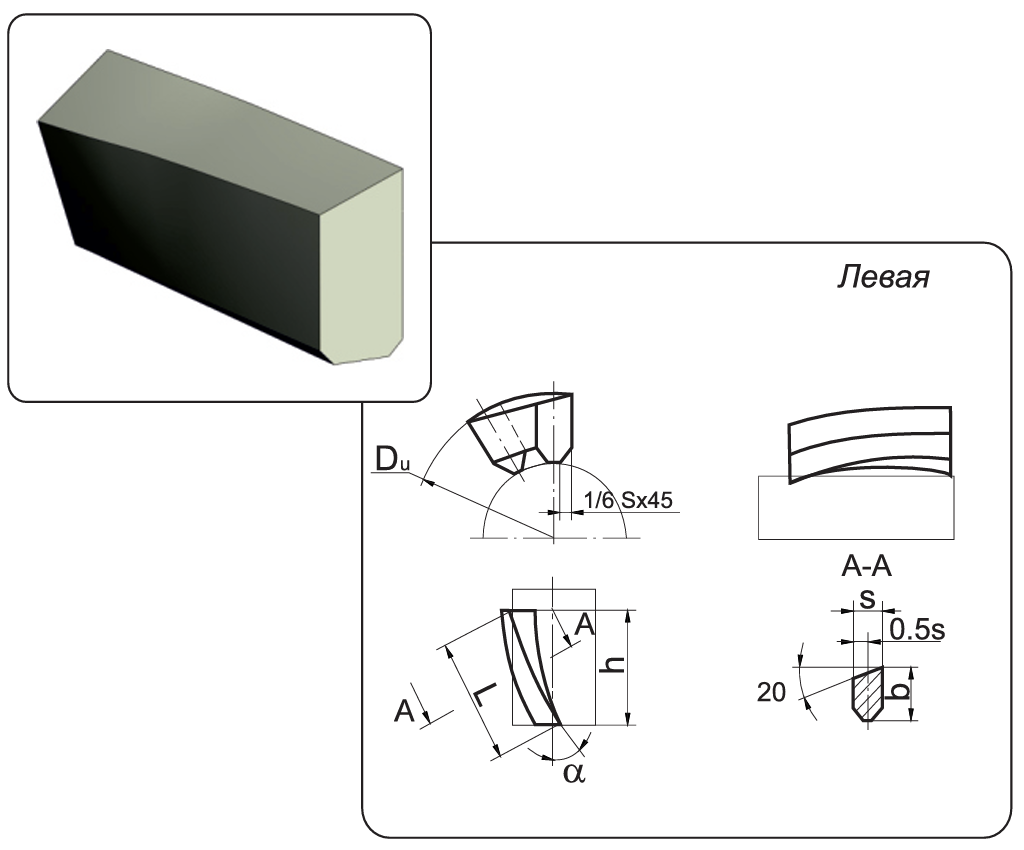

Размеры по ГОСТ 25414-90

Таблица повторяет типоразмерный ряд стандарта по позициям, которые есть в разделе. Масса для Т15К6 взята из справочного приложения стандарта, для ВК8 пересчитана по плотности сплава и может отличаться от табличной на 1-2 %.

Обозначение	l, мм	b, мм	s, мм	h, мм	D_и, мм	ω, град	t, мм	Масса Т15К6, г	Масса ВК8, г	Исполнение
36370	11,5	4	2	10	16	30	87	0,92	1,18	правая
36350	15	4	2	13	16	30	87	1,20	1,54	правая
36410	18	6	3	16	20	30	109	3,36	4,32	правая
36110	20	8	3,5	15	32	40	120	5,67	7,29	правая
36130	21	8,5	4,3	16	50	40	187	7,76	9,98	правая
36140	21	8,5	4,3	16	50	40	187	7,76	9,98	левая
36450	23	10	5	20	80	30	435	11,60	14,92	правая
36460	23	10	5	20	80	30	435	11,60	14,92	левая
36490	23	10	5	20	100	30	544	11,20	14,41	правая
36500	23	10	5	20	100	30	544	11,20	14,41	левая
36390	24	6	3	21	20	30	109	4,41	5,67	правая
36010	25	8	3,5	19	32	40	120	7,20	9,26	правая
36530	25	10	5	22	160	30	870	13,00	16,72	правая
36030	29	8,5	4,3	22	50	40	187	10,70	13,76	правая
36040	29	8,5	4,3	22	50	40	187	10,70	13,76	левая
36430	30	10	5	26	80	30	435	15,00	19,30	правая
36440	30	10	5	26	80	30	435	15,00	19,30	левая
36470	31	10	5	27	100	30	544	15,10	19,42	правая
36480	31	10	5	27	100	30	544	15,10	19,42	левая
36510	33	10	5	29	160	30	870	17,10	22,00	правая

Промежуточных размеров стандарт не предусматривает: если паз в державке не совпадает с таблицей, берут ближайший меньший типоразмер и компенсируют разницу припоем и прокладкой.

Как читать обозначение

Обозначение состоит из пяти цифр, за которыми идет марка сплава и номер стандарта. Разбор на примере 36390:

✓36 — тип пластины по ГОСТ 25414-90
✓39 — номер типоразмера в таблице стандарта, четный номер соответствует левому исполнению
✓0 — номер исполнения
✓Марка сплава по ГОСТ 3882-74 записывается после обозначения: Пластина 36390 Т15К6 ГОСТ 25414

Правила записи задает ГОСТ 25393-90, технические требования к самой пластине — ГОСТ 2209-90.

Марки твердого сплава

Марку выбирают по обрабатываемому материалу и характеру резания, а не по типу пластины: размеры внутри обозначения от марки не зависят. Титановольфрамовые марки (Т30К4, Т15К6, Т5К10) идут по стали, вольфрамокобальтовые (ВК3, ВК6, ВК8) — по чугуну, цветным сплавам и неметаллам.

Марка	Основной материал	Характер обработки
Т30К4	Сталь	Тонкое и чистовое точение, минимальный припуск, без ударов
Т15К6	Сталь	Получистовое и чистовое точение, растачивание, самая ходовая марка по стали
Т14К8	Сталь	Черновое и получистовое точение, переменное сечение среза
Т5К10	Сталь, стальное литье	Черновое точение, поковки и штамповки с коркой
ТТ10К8-Б	Сталь, стальное литье	Тяжелое черновое точение, тепловые и ударные нагрузки
ТТ7К12	Сталь, поковки	Черновое точение и строгание с ударами, работа по корке
ВК3, ВК3-М	Чугун, цветные сплавы, неметаллы	Чистовое точение, чистота поверхности
ВК6, ВК6-М, ВК6-ОМ	Чугун, нержавеющие и жаропрочные стали	Получистовая обработка, мелкозернистые модификации держат острую кромку
ВК8	Чугун, цветные металлы, неметаллы	Черновая обработка, сверление, зенкерование, самая ходовая марка по чугуну
ВК10, ВК10-ХОМ	Чугун, труднообрабатываемые сплавы	Черновая обработка с ударами

Какой раздел выбрать

Разделы внутри группы «Фрезы» отличаются формой режущей части и типоразмерным рядом; стандарт на каждый тип свой.

Раздел	Стандарт	Под какой инструмент	Длина l	Позиций
Тип 20	ГОСТ 25408-90	торцовые фрезы и цековки	10-32 мм	34
Тип 21	ГОСТ 25400-90	концевые и шпоночные фрезы, зенкеры для глухих отверстий, цековки	12-45 мм	101
Тип 24	ГОСТ 25409-90	дисковые, концевые и торцево-цилиндрические фрезы к агрегатным станкам	6-45 мм	63
Тип 31	ГОСТ 25411-90	угловые фрезы	13-50 мм	21
Тип 36 (этот раздел)	ГОСТ 25414-90	торцовые, насадные и концевые фрезы со спиральным зубом	11,5-33 мм	60
Тип 49	ГОСТ 25423-90	торцевые фрезы	15-20 мм	18
Тип 50	ГОСТ 25394-90	фрезы для обработки Т-образных пазов	12-36 мм	27
Все типы напаиваемых пластин — общий раздел

Частые вопросы

Как подобрать пластину под державку, которая уже есть?

Замерьте паз в державке: длину, ширину и глубину. В этом разделе длина l идет от 11,5 до 33 мм, толщина s от 2 до 5 мм — берите строку таблицы, где размеры совпадают с пазом. Пластина меньше паза сядет с зазором, при пайке ее уведет; пластина больше паза не встанет вообще.

Как подобрать пластину типа 36 под свою фрезу?

По трем величинам одновременно: номинальному диаметру фрезы D_и, углу наклона зуба ω и шагу винтовой поверхности t. Угол связан с шагом формулой ctgω = t / (πD_и) — если фреза нестандартная, посчитайте по ней и берите ближайшую строку таблицы. Подобранная только по l, b и s пластина в винтовой паз не ляжет.

Марки отличаются только стойкостью или размерами тоже?

Только стойкостью. Внутри одного обозначения размеры l, b и s одинаковые для всех марок, меняется масса — из-за разной плотности сплава. Поэтому марку выбирают последней, уже после того как типоразмер определен по державке.

Чем правая пластина отличается от левой?

Направлением подачи: правая работает при движении суппорта справа налево, к передней бабке, левая — наоборот. В обозначении левое исполнение имеет номер на 10 больше правого при тех же размерах, например 10051 и 10061.

Сколько переточек выдерживает напайная пластина?

Зависит от толщины: при s от 2 мм это несколько десятков переточек алмазным кругом по передней и задней поверхностям. Практический предел наступает, когда до припоя остается 1,5-2 мм — дальше кромка начинает выкрашиваться от близости паяного шва.

Чем паять и почему пластина иногда трескается?

Медно-цинковыми припоями (Л63, ЛМцЖ57-1,5-0,75) или серебряными (ПСр40) с компенсационной прокладкой из железа или пермаллоя. Трещины дает быстрое охлаждение: твердый сплав и сталь имеют разные коэффициенты расширения, поэтому инструмент остужают медленно, в песке или в печи, и только потом затачивают.

Условия покупки

Отгрузка со склада в Харькове или Кобеляках (Полтавская область), доставка Новой Почтой по всей Украине. Минимальный заказ 300 грн. Работаем с юридическими, физическими лицами и ФОП, отгрузка за наличный или безналичный расчет, с НДС и без НДС. Консультация по подбору — e-mail: info@splav.kharkov.ua, телефон +38 (067) 579-89-30, Viber, Telegram
